1804A J5C100

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Shielded Multi-Conductor Cable Braid Polypropylene 4Conductors 28AWG 2.92mm 100VAC Black Polyvinyl Chloride 30.48m
供应商型号: 1279068
供应商: 海外现货
标准整包数: 1

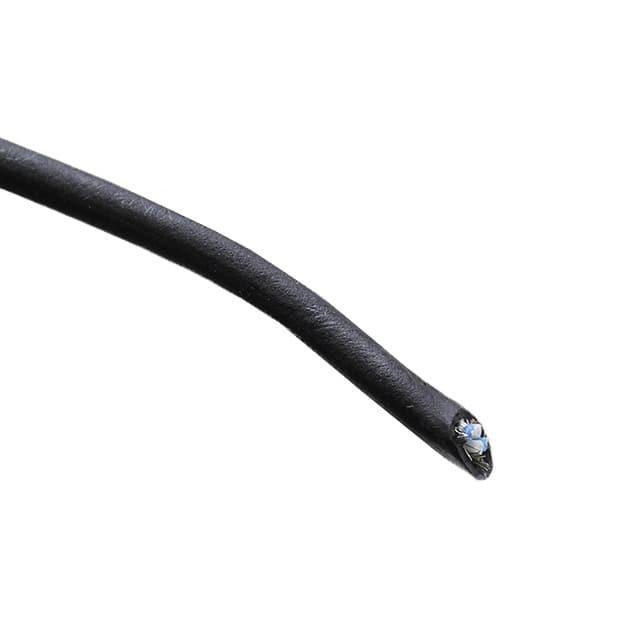

BELDEN 多芯线缆 1804A J5C100

1804A J5C100概述

    高品质微音器电缆技术手册

    产品简介


    本技术手册旨在详细介绍Belden公司生产的型号为1804A的微音器电缆(Microphone Cable)。该电缆采用四芯结构设计,适用于多种音频传输场合。其主要由高导电性的银镀铜合金导体构成,能够提供出色的信号传输性能。1804A型微音器电缆广泛应用于专业音频设备、广播设备及各类音频系统中,是专业音频应用的理想选择。

    技术参数


    | 特性 | 参数 |

    | 导体 | 28 AWG,19×40高导电银镀铜合金 |
    | 绝缘材料 | 聚丙烯 (Polypropylene) |
    | 屏蔽层 | 80%覆盖率镀锡铜编织屏蔽 |
    | 外护套材料 | 聚氯乙烯 (PVC) |
    | 绝缘层厚度 | 0.008英寸 |
    | 额定直流电阻 (DCR) | 每1000英尺65欧姆 |
    | 特性阻抗 | 40欧姆 |
    | 最大推荐电流 | 1.45安培/导体@25℃ |
    | 电压额定值 | 100 VRMS |
    | 工作温度范围 | -30℃至+60℃ |

    产品特点和优势


    - 高质量导体: 使用高导电率的银镀铜合金导体,确保最小的信号损耗,提升音频传输质量。
    - 耐用的屏蔽层: 80%覆盖率的镀锡铜编织屏蔽层提供了卓越的EMI(电磁干扰)抑制能力,保证了稳定的数据传输。
    - 宽泛的工作温度范围: -30°C 至 +60°C 的工作温度范围使得该电缆非常适合各种恶劣的环境条件。
    - 易于识别的配色方案: 四个不同的颜色组合(蓝色/白色),使得接线和识别更加简单直观。


    应用案例和使用建议


    1804A型微音器电缆因其出色的抗干扰能力和优良的信号传输性能,在多个领域都有着广泛的应用。例如,在专业录音棚中作为连接话筒到调音台的线缆。对于那些希望改善音频质量、降低干扰的项目来说,此电缆是理想的选择。
    使用建议:
    - 在安装过程中要尽量避免不必要的弯曲或挤压,以减少信号损失。
    - 确保所有连接端子稳固可靠,避免因接触不良导致信号传输不稳定。
    - 考虑使用专业的连接头(如XLR),并确保与之匹配的正确规格以实现最佳效果。

    兼容性和支持


    该电缆与其他标准设备兼容,可以方便地集成到现有的音频系统中。Belden公司提供全面的技术支持服务,包括安装指导、故障排除及售后咨询,确保用户获得最满意的使用体验。

    常见问题与解决方案


    1. Q: 如何正确区分四根不同颜色的线?
    A: 参考产品手册中的配色说明,蓝色和蓝色带白条纹为一组,白色和白色带蓝条纹为另一组。

    2. Q: 如何判断电缆是否受损?
    A: 观察外皮是否有划痕、裂纹或其他物理损伤。如有疑问,可进行简单的绝缘测试来检查完整性。


    总结和推荐


    综上所述,1804A型微音器电缆凭借其优异的电气性能、坚固耐用的设计和广泛的适用范围,成为专业音频应用的不二选择。无论是在录音棚、广播站还是其他需要高质量音频传输的环境中,它都能发挥出色的表现。强烈推荐给寻求高性能音频传输解决方案的专业用户。

1804A J5C100参数

参数
100.0' (30.5m)
零件状态 在售

1804A J5C100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

1804A J5C100数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 1804A J5C100 1804A J5C100数据手册
