9502 060U500

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Computer Cable Tape Semi Rigid Polyvinyl Chloride 4Conductors 24AWG 5.63mm 300VAC Chrome Polyvinyl Chloride 152.4m
供应商型号: ET-1182090
供应商: 海外现货
标准整包数: 1
BELDEN 多芯线缆 9502 060U500

9502 060U500概述

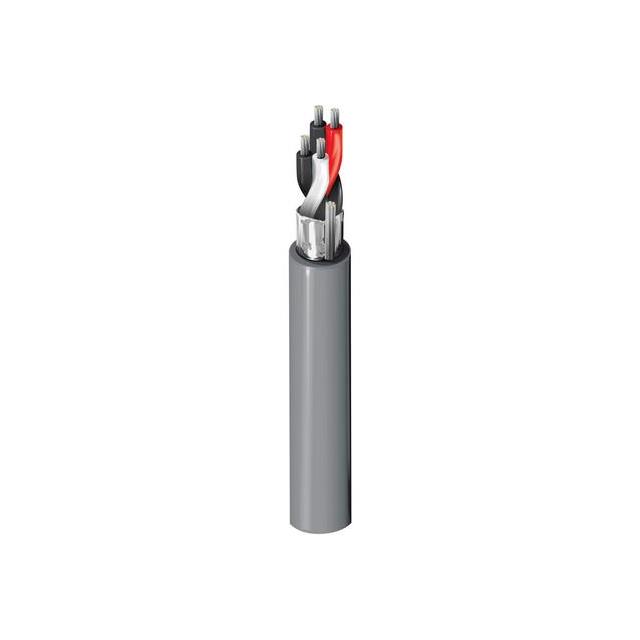

    # Belden 9502 技术手册解读:高性能计算机通信电缆

    产品简介


    Belden 9502 是一款专为计算机通信及工业自动化设计的高性能 RS-232 电缆,其核心特性包括双绞线设计和高屏蔽效能,适用于广泛的低电压信号传输需求。这种电缆由 24 AWG 挣断丝铜导体构成,具有卓越的电气性能和机械稳定性,特别适合于数据通信、模拟信号以及音频信号的传输。
    主要功能与应用领域
    - RS-232 应用:支持高速串行通信。
    - 计算机通信:适配计算机之间的联网需求。
    - 低电压模拟信号:例如 4-20mA 和 0-10V。
    - 低电压数字控制:例如 24V 控制信号。
    - 线级音频:提供高品质的音频信号传输。
    - 面板布线:适用于复杂设备内的布线需求。

    技术参数


    电气特性
    - 导体电阻(每对):28.8 Ω/1000 英尺。
    - 每对对地电容:30 pF/英尺(98 pF/米)。
    - 每对间电容:50 pF/英尺(160 pF/米)。
    - 最大电流容量:2.1 安培/每根导体(25°C)。
    - 传播速度:60% 光速。
    物理特性
    - 绝缘材料:半刚性聚氯乙烯(SR-PVC),绝缘直径:0.044 英寸(1.1 毫米)。
    - 外屏蔽:铝塑复合箔(Bi-Laminate),覆盖率 100%,带有 24 AWG 镀锡铜排水线。
    - 外护套:聚氯乙烯(PVC),护套厚度:0.032 英寸(0.81 毫米)。
    - 总直径:0.222 英寸(5.64 毫米)。
    环境适应性
    - 温度范围:工作温度 -30°C 至 +80°C。
    - 弯曲半径:最小弯曲半径为 2.2 英寸(56 毫米)。
    - 符合标准:UL 1685、FT4 防火等级,符合 NEC / UL 标准 Article 800 和 CMG。
    产品特点与优势
    独特功能
    1. 高屏蔽性能:100% 的铝塑复合箔外屏蔽确保低电磁干扰(EMI)和射频干扰(RFI)。
    2. 优异的耐火性:通过 FT4 认证,满足室内安装的安全要求。
    3. 兼容性:广泛适用于低电压和中等电压的信号传输,支持多种工业和商用应用场景。
    市场竞争力
    - 高性价比:在高屏蔽和良好电气性能之间达到平衡,提供高性价比的选择。
    - 广泛适用性:适合 RS-232、低电压模拟信号和数字信号的传输,是许多设备的理想选择。
    应用案例与使用建议
    实际应用场景
    - 工业自动化:用于连接工业设备和控制系统,保证稳定的数据传输。
    - 医疗设备:用于医疗成像设备间的高速通信。
    - 音视频系统:用于高品质线级音频传输。
    使用建议
    1. 保持最小弯曲半径:避免过度弯曲以延长电缆寿命。
    2. 合理布线规划:减少电缆间的平行排列以降低干扰。
    3. 正确接地:确保外屏蔽的良好接地以提高抗干扰能力。
    兼容性与支持
    兼容性
    - 与各种标准 RS-232 接口兼容。
    - 可与 Belden 或其他品牌的设备无缝对接。
    支持服务
    - 提供详尽的技术文档和专业支持。
    - 提供灵活的长度定制选项。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 数据传输不稳定 | 检查电缆是否受到外界干扰,确保良好的接地和正确的布线。 |
    | 电缆过热 | 确保电缆未超过最大电流容量,并检查环境温度是否超出允许范围。 |
    | 信号延迟明显 | 检查电缆的长度是否超出了推荐使用范围,确保符合电气特性指标。 |
    总结与推荐
    综合评估
    Belden 9502 是一款设计精良、性能可靠的 RS-232 电缆,具备优秀的电气性能、屏蔽效果和机械耐用性。其广泛应用范围和技术参数使其成为许多关键任务场景的理想选择。
    是否推荐
    推荐使用。该产品在工业自动化、医疗设备和音视频传输等领域表现出色,尤其适合需要高屏蔽和稳定信号传输的应用场景。

9502 060U500参数

参数
500.0' (152.4m)
零件状态 在售

9502 060U500厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9502 060U500数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 9502 060U500 9502 060U500数据手册
