8443 060500

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Multi-Conductor Cable Polyvinyl Chloride 3Conductors 22AWG 4.37mm 300VAC Chrome Polyvinyl Chloride 152.4m Reel
供应商型号: 1467107
供应商: 海外现货
标准整包数: 1
BELDEN 多芯线缆 8443 060500

8443 060500概述

    8443电子元器件产品技术手册

    产品简介

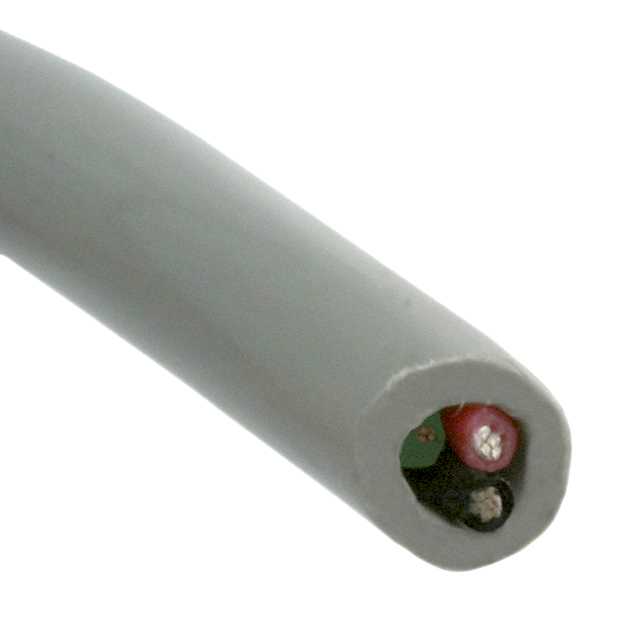

    8443是一款适用于多种低电压信号传输和控制应用的电缆。该产品采用3根22 AWG(7x30)镀锡铜导体,外覆PVC绝缘层和PVC护套,符合CMG标准。主要用于低电压模拟信号(如4-20mA、0-10V)、低电压控制(如24V)、线级音频、语音通信及面板布线等领域。

    技术参数


    - 导体
    - 导体数量:3
    - 线规:22 AWG
    - 编织数:7x30
    - 材料:镀锡铜(TC)

    - 绝缘层
    - 绝缘材料:聚氯乙烯(PVC)
    - 厚度:0.011英寸
    - 颜色:黑色、红色、绿色

    - 外护套
    - 护套材料:聚氯乙烯(PVC)
    - 厚度:0.032英寸
    - 外径:0.172英寸
    - 电气特性
    - 标称导体直流电阻:15.6欧姆/1000英尺
    - 标称电容:34皮法/英尺
    - 最大电流:每根导体在25°C时2.9安培
    - 电压
    - UL额定电压:300V(CMG),150V(UL AWM 2576)
    - 机械特性
    - UL额定温度:80°C(UL AWM 2576)
    - 操作温度范围:-20°C至+80°C
    - 最小静态弯曲半径:1.75英寸
    - 安装最小弯曲半径:1.7英寸
    - 最大拉力:27磅
    - 卷装电缆重量:16磅/1000英尺

    产品特点和优势


    8443电缆具有多种显著的特点和优势:
    - 高可靠性:能够适应广泛的电压和温度条件,确保长期稳定运行。
    - 高性能:具备良好的电气性能,满足低电压信号和控制系统的严格要求。
    - 耐用性:PVC绝缘和护套材料保证了优异的耐磨损和耐腐蚀性能。
    - 适用广泛:适用于多种应用领域,包括工业自动化、家庭自动化等。

    应用案例和使用建议


    - 应用场景:工业自动化控制系统的信号传输;智能家居系统的语音通信;面板布线系统中的低电压控制。
    - 使用建议:
    - 在安装过程中,应注意电缆的弯曲半径,避免超过最小弯曲半径,以防止电缆损坏。
    - 选择合适的安装位置,确保电缆不受过高的机械应力影响。
    - 定期检查电缆的连接点,确保接头的可靠性和稳定性。

    兼容性和支持


    8443电缆与其他标准设备和元器件具有良好的兼容性。制造商Belden提供了全面的技术支持和维护服务,以确保客户能够充分利用该产品的性能。

    常见问题与解决方案


    1. 问题:电缆在使用过程中出现破损。
    - 解决方案:检查电缆的安装和使用环境,避免在高压、高温或过度弯折的条件下使用。
    2. 问题:信号传输不稳定。
    - 解决方案:确认电缆的连接点和线路布局正确无误,必要时更换电缆。
    3. 问题:电缆弯曲时无法保持形状。
    - 解决方案:确保弯曲半径符合产品规格要求,避免过度弯曲。

    总结和推荐


    8443电缆是一款高度可靠的低电压信号传输和控制系统电缆,具有出色的电气性能和耐用性。它适用于多种应用场景,并提供全面的技术支持和维护服务。总体来说,该产品非常适合需要高可靠性、高性能的低电压信号传输系统。我们强烈推荐使用这款电缆。

8443 060500参数

参数
50.00'(15.24m)
零件状态 在售

8443 060500厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

8443 060500数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 8443 060500 8443 060500数据手册

8443 060500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1986.6769
库存: 28
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1986.67
