首页  >  产品百科  >  9504 060100

9504 060100

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Computer Cable Tape Semi Rigid Polyvinyl Chloride 8Conductors 24AWG 6.58mm 300VAC Chrome Polyvinyl Chloride 30.48m
供应商型号: ET-1232133
供应商: 海外现货
标准整包数: 1

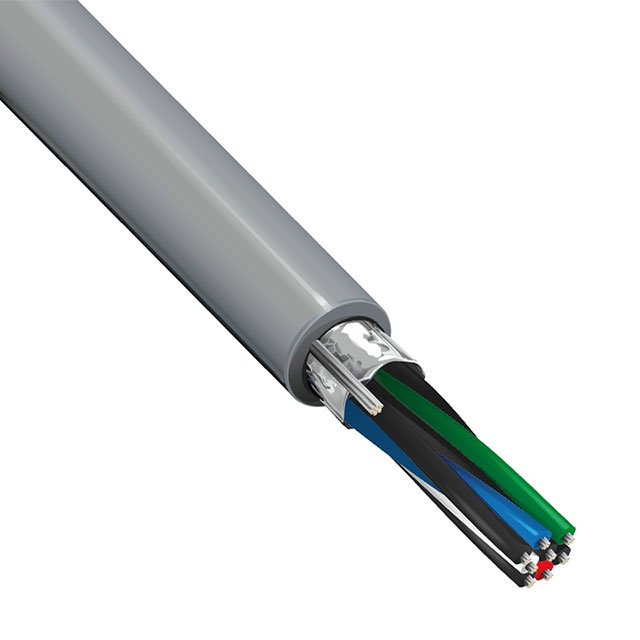

BELDEN 多芯线缆 9504 060100

9504 060100概述


    产品简介


    9504 RS-232电缆
    本产品为计算机EIA RS-232接口专用电缆,采用24 AWG(美国线规)绞合(7x32股)镀锡铜导体,绝缘层采用半硬质聚氯乙烯材料(S-R PVC),并且具有双绞线结构以减少信号干扰。外层采用贝尔杜箔(Beldfoil®)屏蔽,保证了良好的电磁兼容性能。电缆还包含一根24 AWG绞合镀锡铜接地线,进一步增强了屏蔽效果。电缆的外部护套由聚氯乙烯(PVC)制成,适用于多种工业和商业应用环境。
    主要功能:
    - 支持计算机EIA RS-232接口通信。
    - 高度屏蔽,有效抵抗外部电磁干扰。
    - 适用范围广泛,适用于各种工业和商业环境。
    应用领域:
    - 工业自动化控制。
    - 计算机通信。
    - 自动测试设备。
    - 机器人和控制系统。
    - 数据传输系统。

    技术参数


    - 导体:
    - 线规:24 AWG
    - 股数:7x32
    - 材料:镀锡铜(TC)
    - 导体数量:8根
    - 绞对数量:4对
    - 绝缘层厚度:0.011英寸
    - 绝缘材料:S-R PVC
    - 屏蔽:
    - 外层屏蔽材料:铝箔-聚酯带(Beldfoil®)
    - 屏蔽覆盖率:100%
    - 接地线:24 AWG 缠绕镀锡铜线
    - 护套:
    - 护套材料:PVC
    - 外径:0.259英寸
    - 壁厚:0.032英寸
    - 电气特性:
    - 导体直流电阻:24欧姆/1000英尺
    - 外层屏蔽直流电阻:17欧姆/1000英尺
    - 导体间电容:30 pF/英尺
    - 导体对屏蔽电容:50 pF/英尺
    - 最大延迟:60 ns/100米
    - 传播速度:60%
    - 电流特性:
    - 最大推荐电流:1.5安培/导体@25°C
    - 电压特性:
    - 交流电压等级:300 VRMS
    - 额定温度:80°C
    - 机械特性:
    - 重量:32磅/1000英尺
    - 最大拉力:44磅
    - 最小弯曲半径:2.625英寸

    产品特点和优势


    - 高电磁兼容性:贝尔杜箔(Beldfoil®)的100%屏蔽覆盖率有效隔离外界干扰,确保信号传输的稳定性。
    - 高耐温性:额定温度可达80°C,适用于多种极端环境。
    - 可靠的物理特性:采用24 AWG镀锡铜导体和半硬质PVC绝缘层,既坚固耐用又保持了柔韧性。
    - 兼容性强:符合多项国际标准,适用于多种工业和商业设备。
    - 广泛的应用范围:适用于各种工业自动化、计算机通信、自动测试设备等领域。

    应用案例和使用建议


    应用案例:
    该电缆通常用于工业自动化控制系统中,如PLC(可编程逻辑控制器)、传感器和执行器之间的数据通信。此外,也适用于实验室自动化设备及数据中心的高速数据传输。
    使用建议:
    - 在安装过程中,尽量避免过度弯折电缆,以免损坏内部导体和屏蔽层。
    - 使用时注意保持适当的弯曲半径,推荐最小弯曲半径为2.625英寸。
    - 在长距离布线时,应考虑使用多条并联以降低信号损失,保证信号质量。
    - 确保所有连接器和接头正确接地,以提高整体系统的抗干扰能力。

    兼容性和支持


    - 兼容性:
    该产品与大多数遵循RS-232标准的设备兼容,如计算机、路由器、交换机等。但请注意,不同品牌和型号之间可能存在一定的差异,建议在使用前进行测试验证。
    - 支持:
    本产品由Belden公司提供技术支持,包括售前咨询、安装指导、故障排查及维修服务。如有任何技术问题或需求,用户可以联系Belden官方客服获取帮助。

    常见问题与解决方案


    - 问题: 在使用过程中发现信号传输不稳定。
    - 解决方案: 检查所有连接器和接头是否已正确接地,并确认接头处没有松动。尝试重新固定接头,或者更换接头以确保良好的电气接触。
    - 问题: 电缆传输过程中出现电磁干扰。
    - 解决方案: 确认贝尔杜箔屏蔽层已经正确安装并接地良好。如果仍然存在问题,可能需要更换一根新电缆,或者尝试使用更高等级的屏蔽电缆。
    - 问题: 电缆表面出现裂纹。
    - 解决方案: 请检查电缆是否在高温或低温环境中长时间暴露,这些都可能导致材料老化。如遇此类情况,建议立即更换新电缆。

    总结和推荐


    综合评估:
    9504 RS-232电缆以其高电磁兼容性、优良的电气特性和广泛的适用性,在工业自动化控制、计算机通信及自动测试设备中表现出色。其卓越的屏蔽能力和稳定的传输性能使其成为市场上受欢迎的产品之一。
    推荐:
    基于以上分析,强烈推荐9504 RS-232电缆用于要求高可靠性的场合。无论是工业自动化控制还是实验室自动化设备,它都能提供稳定的数据传输,满足用户的各种需求。

9504 060100参数

参数
100.0'(30.5m)
零件状态 在售

9504 060100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9504 060100数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 9504 060100 9504 060100数据手册

9504 060100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 390.1108 ¥ 3494.2222
2+ $ 370.9919 ¥ 3322.9747
3+ $ 353.6197 ¥ 3167.3716
5+ $ 340.5932 ¥ 3050.6936
7+ $ 332.2274 ¥ 2975.7607
10+ $ 323.5403 ¥ 2897.9505
25+ $ 302.0414 ¥ 2705.3847
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3494.22
