83704 002100

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Audio Cable Tape/Braid Fluorinated Ethylene Propylene 4Conductors 18AWG 5.66mm 300VAC Red 30m Reel
供应商型号: 566-83704002100
供应商: Mouser
标准整包数: 1
BELDEN 多芯线缆 83704 002100

83704 002100概述

    高温电子线缆:83704

    产品简介

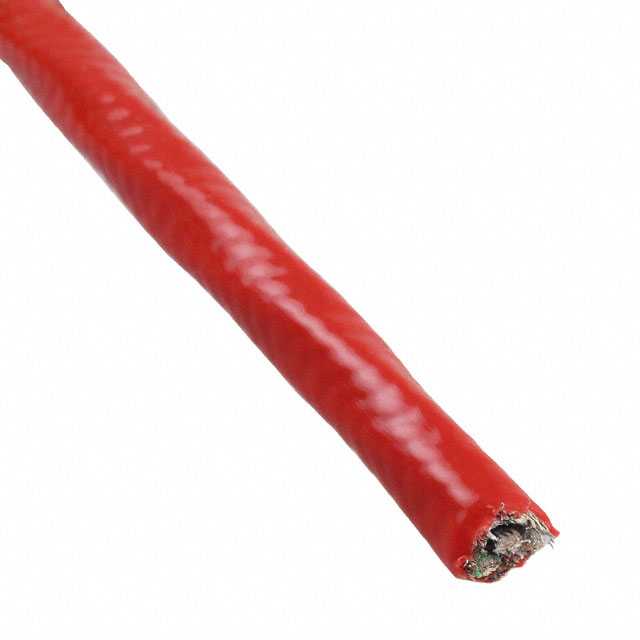

    83704 是一种专为极端温度环境设计的电子线缆,具备出色的化学耐受性和室外及埋地应用的能力。它由4个16AWG(19x29)镀锡铜导体构成,外覆FEP绝缘层,整体采用Beldfoil®+镀锡铜编织屏蔽,并以FEP外护套包裹,符合CMP标准。

    技术参数


    | 参数 | 描述 |

    | 导体 | 数量:4个;线径:16 AWG;结构:19x29镀锡铜(TC);绝缘层厚度:0.007英寸(0.18毫米) |
    | 绝缘层 | 材料:氟化乙烯丙烯(FEP);绝缘直径:0.069英寸(1.8毫米);颜色:黑、白、红、绿 |
    | 屏蔽 | 双层铝/聚酯复合屏蔽,覆盖率100%;编织屏蔽,镀锡铜(TC),覆盖率为85% |
    | 外护套 | 材料:氟化乙烯丙烯(FEP);厚度:0.015英寸(0.38毫米);外径:0.225英寸(5.72毫米) |
    | 电气特性 | 每1000英尺的直流电阻:4.43欧姆;每英尺的对地电容:35皮法(110皮法/米);对导体间的最大电流:每根导体5.1安培(25°C) |
    | 电压等级 | 额定电压:300伏特(V) |
    | 工作温度范围 | UL认证温度:-70°C 至 +200°C |
    | 最小弯曲半径 | 固态:2.2英寸(56毫米);安装时:2.2英寸(56毫米) |
    | 最大拉伸力 | 194磅(88.0公斤) |
    | 批量电缆重量 | 58磅/1000英尺(2590克/305米) |

    产品特点和优势


    1. 高耐热性:可在极端高低温环境中稳定工作,范围从-70°C到+200°C。
    2. 优异的化学耐受性:具有抗油污和化学腐蚀的能力。
    3. 屏蔽效果卓越:双层铝/聚酯复合屏蔽与镀锡铜编织屏蔽结合,有效防止电磁干扰。
    4. 防火等级高:通过了多项国际认证,如NFPA 262(UL 910)、FT6、IEC 60332-1-2等。
    5. 环境友好:符合多种环保标准,如RoHS 2、REACH等。
    6. 耐用性强:高强度,高韧性,适用于各种严苛的应用场景。

    应用案例和使用建议


    该线缆广泛应用于以下场景:
    - 工业自动化:在需要长期高温环境下工作的工业自动化系统中,作为传感器信号传输线。
    - 户外通信设备:适用于室外天线、基站及其他通信设备间的连接。
    - 地下设施:用于石油、天然气等能源管道的监控设备之间的连接。
    使用建议:
    1. 在铺设过程中应避免过度弯曲,以确保最佳电气性能。
    2. 选择适合的长度,减少中间接头的使用,提高系统的稳定性。
    3. 安装时应注意屏蔽层接地,增强抗干扰能力。

    兼容性和支持


    83704 线缆与市场上常见的电气设备和通信系统兼容,厂商提供标准保修服务和技术支持。在安装和使用过程中,如有疑问可联系专业技术人员获得帮助。

    常见问题与解决方案


    1. 问题:如何正确处理弯折问题?
    - 解决方案:确保最小弯曲半径为2.2英寸(56毫米),避免损坏内部导体。

    2. 问题:屏蔽层为何必须接地?
    - 解决方案:确保屏蔽层接地可以有效减少电磁干扰,提高信号传输质量。

    总结和推荐


    83704是一款具备极高耐热性、优异的化学耐受性和出色屏蔽效果的高性能电子线缆。无论是在工业自动化、户外通信还是其他特殊应用领域,它都能表现出色,满足严苛的应用需求。推荐用于需要在极端环境下稳定工作的场合。

83704 002100参数

参数
100.0' (30.5m)
零件状态 在售

83704 002100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

83704 002100数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 83704 002100 83704 002100数据手册

83704 002100封装设计

查看详情并下载
Symbol
Footprint
3D Model
