首页  >  产品百科  >  3105A 0101000

3105A 0101000

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Multi-Conductor Cable Polyethylene 2Conductors 22AWG 7.21mm 300VAC Black 305m Reel
供应商型号: BEL2832-1000-ND
供应商: Digi-Key
标准整包数: 1000
BELDEN 多芯线缆 3105A 0101000

3105A 0101000概述


    产品简介

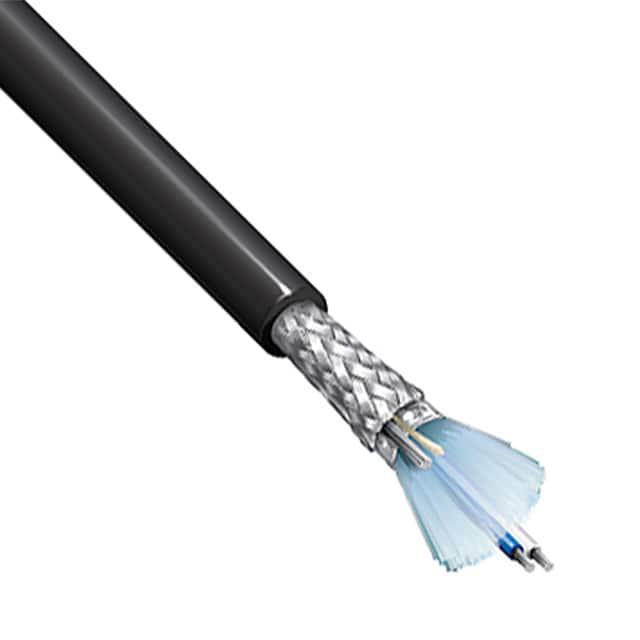

    产品名称:3105A RS-485电缆
    产品类型:3105A是一种适用于IIoT(工业物联网)、工厂自动化、过程控制、视频传输、音频和数据通信的高性能电缆。其主要用于恶劣环境下,具备卓越的抗油性和耐紫外线性能。
    主要功能:
    - RS-485通信标准
    - 120Ω阻抗
    - 双绞线结构,适用于平衡信号传输
    - 防护等级高,适用于多种严苛环境
    应用领域:
    - 工业自动化系统
    - 视频传输
    - 音频传输
    - 数据通信
    - 室内外布线

    技术参数


    | 项目 | 规格 |

    | 导体 | 1对 22AWG 7x30 TC - Tinned Copper |
    | 绝缘层材料 | 聚乙烯泡沫 (Foam PE) |
    | 外护套材料 | PVC - 聚氯乙烯 |
    | 绝缘层厚度 | 0.029 in (0.74 mm) |
    | 绝缘直径 | 0.087 in (2.2 mm) |
    | 屏蔽层类型 | 铝箔+铜编织 |
    | 屏蔽层覆盖率 | 100% |
    | 屏蔽电阻 | 4.685 Ohm/1000ft (15.37 Ohm/km) |
    | 最大工作电流 | 6 A/导体 |
    | 最大弯曲半径 | 3.372 in (85.65 mm) |
    | 最大拉力 | 53.34 lbs (24.19 kg) |
    | 额定电压 | 300 V (CM, PLTC) |
    | 额定温度 | -20°C to +60°C |
    | 传播速度 | 78% |

    产品特点和优势


    特点:
    - 多用途性:适用于IIoT、工厂自动化及视频、音频、数据通信等多个领域。
    - 坚固耐用:具有优良的耐油性和紫外线抵抗能力,能在极端环境下长期稳定工作。
    - 屏蔽效果好:铝箔+铜编织屏蔽层,可有效抑制电磁干扰,保证信号传输质量。
    优势:
    - 高可靠性:通过UL和IEC认证,确保在各类恶劣环境下稳定运行。
    - 高效传输:双绞线设计加上优良的绝缘性能,提供良好的信号传输能力。
    - 安装简便:PVC外护套使得安装更加便捷且耐用。

    应用案例和使用建议


    应用案例:
    - 工业自动化系统:适用于大型工厂的自动化生产线,确保设备间的通信顺畅。
    - 视频监控系统:用于视频监控系统中的长距离信号传输,保证图像清晰无损。
    - 数据通信网络:作为数据通信网络的连接线,提供高速可靠的信号传输。
    使用建议:
    - 在选择电缆长度时,需根据实际应用场景进行评估,避免过长导致信号衰减严重。
    - 安装时应确保电缆的弯曲半径不小于最小要求,避免损坏内部导体。
    - 注意电缆的温度限制,尽量避免在极端高温或低温环境中长时间使用。

    兼容性和支持


    兼容性:
    - 与多种RS-485设备兼容,广泛应用于各种工业自动化系统中。
    - 与UL和IEC标准兼容,确保符合国际规范。
    支持:
    - Belden公司提供全面的技术支持和售后服务,确保客户在使用过程中能够得到及时帮助。
    - 提供详细的安装手册和技术文档,便于用户参考和操作。

    常见问题与解决方案


    1. 问题:电缆传输信号时出现衰减现象。
    - 解决方法:检查电缆长度是否合适,必要时更换较短的电缆段,或者使用中继器增强信号。
    2. 问题:电缆在使用过程中出现破损。
    - 解决方法:检查安装时的弯曲半径是否符合要求,避免电缆过度弯曲。如已破损,建议及时更换新电缆。
    3. 问题:电缆在户外使用时性能下降。
    - 解决方法:考虑选择具有更强耐候性的型号,例如YR44345(含CPE护套)以提升耐用性。

    总结和推荐


    综上所述,3105A RS-485电缆是一款适用于多种严苛环境下的高性能通信电缆,具备出色的抗油性和耐紫外线性能,能有效保障信号传输的稳定性和可靠性。在工业自动化系统、视频监控和数据通信等领域有着广泛的应用前景。强烈推荐给需要高质量、高可靠性的通信解决方案的用户。

3105A 0101000参数

参数
1000.0' (304.8m)
零件状态 在售

3105A 0101000厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

3105A 0101000数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 3105A 0101000 3105A 0101000数据手册

3105A 0101000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.8343 ¥ 23.4891
2000+ $ 2.6909 ¥ 22.3006
3000+ $ 2.6097 ¥ 21.6277
库存: 6000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 23489.1
直接购买
加入购物车
