9535 060100

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Computer Cable Tape Polyvinyl Chloride 5Conductors 24AWG 4.8mm 300VAC Chrome Polyvinyl Chloride 30.48m
供应商型号: 4168039
供应商: element14
标准整包数: 1
BELDEN 多芯线缆 9535 060100

9535 060100概述


    产品简介

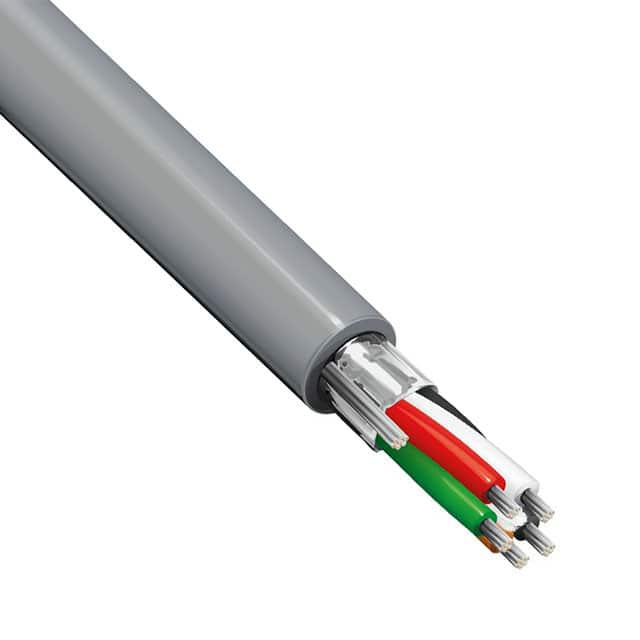

    本产品为型号9535的计算机EIA RS-232电缆,适用于计算机通信及各种信号传输应用。它具备RS-232接口标准,能够传输低电压模拟信号(如4-20mA, 0-10V)和数字控制信号(如24V)。此外,这款电缆也适用于音频线路电平和面板布线。其主要构造材料包括5根24 AWG多股镀锡铜导体,外覆半刚性聚氯乙烯绝缘层,内部带有贝尔箔屏蔽层,可提供100%覆盖,保证电磁干扰的减少。

    技术参数


    - 导体:5根24 AWG多股镀锡铜导体,每根导体由7x32股组成。
    - 绝缘层:半刚性聚氯乙烯(SR-PVC),厚度0.011英寸(0.28毫米),直径0.044英寸(1.1毫米),颜色包括黑、白、红、绿、棕。
    - 屏蔽层:贝尔双层铝/聚酯膜屏蔽层,覆盖率达到100%,配有24 AWG多股镀锡铜接地线。
    - 护套:聚氯乙烯(PVC),厚度0.032英寸(0.81毫米),直径0.189英寸(4.80毫米)。
    - 电气特性:每根导体电阻率约25欧姆/1000英尺,每英尺电容约为33皮法(110皮法/米),接地导体间电容约65皮法/英尺(210皮法/米),最大电流承载能力为1.8安培/导体(25°C)。
    - 电压等级:300V(UL CMG),300V(UL AWM 2464)。
    - 机械特性:UL温度等级为60°C(UL CMG);80°C(UL AWM 2464);工作温度范围为-30°C至+80°C。
    - 弯曲半径:最小安装弯曲半径为2.3英寸(58毫米)。
    - 重量:每1000英尺约为22磅。

    产品特点和优势


    - 高屏蔽效果:贝尔箔屏蔽层提供100%覆盖,有效减少电磁干扰,适合于需要高信噪比的应用场合。
    - 良好的电气性能:低电阻率和高电容率确保信号传输稳定可靠,适用于多种工业控制及数据传输环境。
    - 广泛的适用性:可用于计算机通讯、工业自动化、医疗设备等多种领域。
    - 耐用性好:PVC护套提高了抗老化和耐磨性,延长使用寿命。

    应用案例和使用建议


    应用案例
    这款电缆常用于自动化设备、工厂控制系统以及实验室仪器间的通信连接。其高屏蔽性能使其成为对电磁干扰敏感的设备的理想选择。
    使用建议
    - 在安装时保持电缆的弯曲半径不小于2.3英寸,避免电缆损坏。
    - 确保所有连接牢固可靠,以防止接触不良导致信号失真。
    - 定期检查电缆的状态,尤其是在恶劣环境条件下使用时。

    兼容性和支持


    - 兼容性:此电缆符合RS-232标准,因此可以轻松与各种具有相同接口的设备进行连接。
    - 支持和服务:Belden提供详尽的技术文档和支持服务,帮助用户解决问题和故障排除。

    常见问题与解决方案


    - Q:电缆安装后信号不稳定怎么办?
    - A:检查电缆是否有物理损伤,确保连接端口清洁且紧固良好。

    - Q:在高温环境下使用电缆时出现信号衰减怎么办?
    - A:确认电缆的工作温度范围在-30°C到+80°C之间,避免超过极限温度。

    总结和推荐


    总的来说,型号9535的计算机EIA RS-232电缆是一款功能强大、应用广泛的电缆产品。凭借其出色的屏蔽效果、优异的电气性能和广泛的应用场景,它成为了众多自动化系统和控制系统的首选。如果你正在寻找一款高性能的RS-232电缆,9535无疑是一个值得考虑的选择。

9535 060100参数

参数
100.0' (30.5m)
零件状态 在售

9535 060100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9535 060100数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 9535 060100 9535 060100数据手册
