8723.003

产品分类: 多芯线缆
厂牌: BELDEN
产品描述:
供应商型号: 822989
供应商: 海外现货
标准整包数: 30

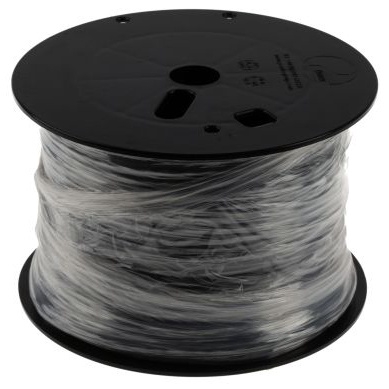

BELDEN 多芯线缆 8723.003

8723.003概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是型号为8723的多导体屏蔽双绞线电缆。该产品由7x30的镀锡铜导体组成,每对导体外层包裹聚丙烯绝缘层,采用螺旋缠绕设计,以确保信号传输的稳定性和减少电磁干扰。此外,每一根导体都由贝尔杜箔(Beldfoil®)屏蔽,覆盖率达到100%,保证了出色的屏蔽效果。电缆外套采用聚氯乙烯(PVC)材质,具有良好的耐磨损和抗腐蚀性能。

    技术参数


    以下是产品的主要技术参数:
    - 导体规格:22 AWG,7x30镀锡铜导体
    - 对数:2对
    - 绝缘材料:聚丙烯
    - 内屏蔽材料:贝尔杜箔(100%覆盖率)
    - 屏蔽网阻抗:15 Ω/1000 ft
    - 标称特征阻抗:52.000 Ω
    - 标称电容(导体至导体):33 pF/ft
    - 标称电容(导体至其他导体及屏蔽):62 pF/ft
    - 标称速度传播:66%
    - 标称直流电阻(导体):14.7 Ω/1000 ft
    - 最大操作电压:300 V RMS
    - 最大推荐电流:每导体2.3安培@25°C
    - 工作温度范围:-20°C 到 +75°C
    - 额定温度等级:60°C

    产品特点和优势


    1. 卓越的屏蔽性能:贝尔杜箔提供高达100%的覆盖,有效防止外部电磁干扰,确保信号传输的质量。
    2. 优秀的电气特性:52 Ω的标称阻抗和66%的速度传播确保信号传输的稳定性和高效性。
    3. 耐用的物理特性:聚丙烯绝缘层和PVC护套提供了优异的机械强度和抗腐蚀能力,适用于各种恶劣环境。

    应用案例和使用建议


    该产品适用于多种通信和工业自动化应用,如数据传输、工业控制系统等。在实际使用中,应注意以下几点:
    1. 布线时注意弯曲半径:最小弯曲半径应为1.750英寸,避免过度弯曲导致损坏。
    2. 保护连接点:在连接点使用适当的端子和连接器,以防止短路和接触不良。
    3. 注意环境温度:确保工作温度在-20°C到+75°C范围内,避免高温或低温环境下的异常情况。

    兼容性和支持


    该产品与其他标准电缆和接插件兼容,适用于多种标准环境,如NEC/UL、CEC/C(UL)等。Belden公司提供完善的售后服务和技术支持,确保客户能够获得最佳的产品体验。

    常见问题与解决方案


    1. 问题:电缆在低温下无法正常工作
    - 解决方案:检查安装环境温度,确保在-20°C到+75°C范围内。
    2. 问题:信号传输不稳定
    - 解决方案:检查连接点是否有松动或接触不良,重新焊接并固定好连接点。
    3. 问题:电缆在高湿度环境下出现问题
    - 解决方案:确保电缆护套无破损,选择防潮型接头进行密封处理。

    总结和推荐


    综上所述,型号8723的多导体屏蔽双绞线电缆凭借其出色的屏蔽性能、优良的电气特性和坚固的物理特性,适用于多种工业和通信应用。经过严格的测试和验证,我们强烈推荐此产品给需要高性能电缆解决方案的客户。

8723.003参数

参数
长*宽*高 30m(长度)

8723.003厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

8723.003数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 8723.003 8723.003数据手册
