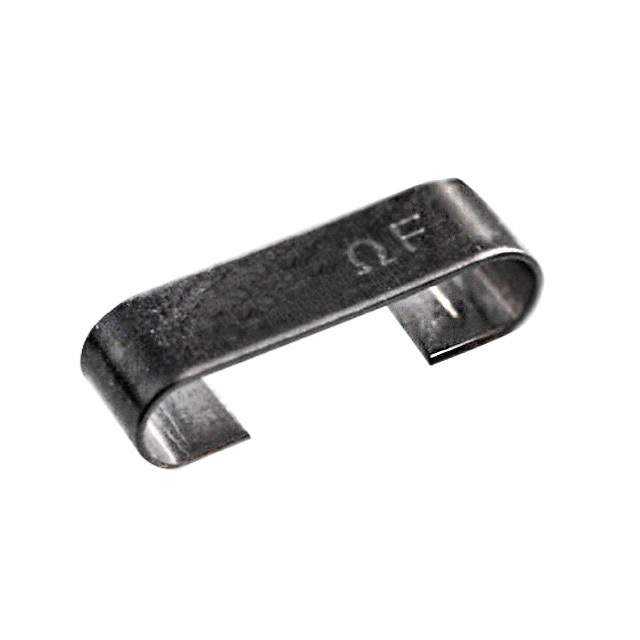

OARS1R050FLF

产品分类: 贴片电阻
厂牌: TT ELECTRONICS
产品描述: 50mΩ ±1% 2W ±40ppm/℃ 贴片安装 11.18mm*3.18mm*3.81mm
供应商型号: N-OARS1R050FLF
供应商: 云汉优选
标准整包数: 1
TT ELECTRONICS 贴片电阻 OARS1R050FLF

OARS1R050FLF概述


    产品简介


    表面安装检测电阻 - OARS, OARS-XP, OARSZ系列
    本系列的表面安装检测电阻(Surface Mount Sense Resistors)是专门设计用于高精度测量和高电流应用的电子元器件。这些电阻采用开放空气设计,具有灵活引线,以适应热膨胀并减少印刷电路板(PCB)加热。主要产品类型包括OARS、OARS-XP和OARSZ系列,提供从1毫欧姆到50毫欧姆的不同阻值选择。此外,该系列还包括零欧姆跳线版本(65A),可满足不同应用需求。

    技术参数


    电气数据:
    - 功率等级:在25°C下为2瓦,在85°C下为1瓦(具体取决于型号)
    - 电阻范围:OARS1:R002至R050,OARS-XP:R001至R025
    - 电阻容差:小于R002为5%,大于R002为1%
    - 标准值(毫欧姆):OARS1:2, 3, 4, 5, 10, 15, 20, 22, 25, 30, 40, 50;OARS-XP:1, 2, 2.5, 5, 7.5, 10, 20, 25
    - 感应电感:<10nH
    - 环境温度范围:-55°C至+160°C
    物理数据:
    - 尺寸(mm):OARS1/3 >R003, OARS-1Z:3.05±0.76;OARS1/3-R003:11.18±0.38;OARS1/3-R002:11.56±0.38

    产品特点和优势


    - 灵活引线设计:能有效应对热膨胀问题,提高整体可靠性。
    - 开放空气设计:有助于降低PCB上的温度,增强散热效果。
    - 低至1毫欧姆:能够实现高精度的电流检测。
    - 温度系数(TCR):最高为±40ppm/°C(元件TCR为±20ppm/°C)。
    - 零欧姆跳线版本:最大电流承载能力达65A,适用于多种场合。
    - 符合RoHS标准:环保设计,无铅。

    应用案例和使用建议


    应用案例:
    - 高精度电流测量
    - 大电流环境下稳定电流分配
    - 工业控制与自动化系统
    使用建议:
    - 对于高精度应用,建议采用Kelvin(四端子)连接方式,以确保测量的准确性。
    - 在高电流应用时,注意功率耗散带来的温升问题,合理布局和散热设计。
    - 考虑使用强制风冷来进一步提高热性能。

    兼容性和支持


    该系列产品与主流电子设备高度兼容,广泛应用于汽车、工业控制、消费电子等领域。厂商提供详尽的技术支持和售后服务,确保客户获得最佳使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度升高过高 | 确保良好的散热设计,如使用更大尺寸的散热片或增加风扇冷却。 |
    | 阻值不稳定 | 检查安装工艺是否正确,避免接触不良导致阻值波动。 |
    | 连接不良 | 使用四端子连接方式,保证电压测量的精确度。

    总结和推荐


    综上所述,该系列表面安装检测电阻具备极高的精度和稳定性,尤其适合对电流检测要求较高的应用场景。其优秀的热管理和高可靠性使其成为市场上极具竞争力的产品。因此,强烈推荐给需要高精度电流检测和大电流应用的工程师和技术采购人员。
    注:本文所有信息均来自技术手册及官方文档,实际应用时请以最新官方发布为准。

OARS1R050FLF参数

参数
电阻值 50mΩ
精度 ±1%
额定功率 2W
温度系数 ±40ppm/℃
长*宽*高 11.18mm*3.18mm*3.81mm
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

OARS1R050FLF厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OARS1R050FLF数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 贴片电阻 TT ELECTRONICS OARS1R050FLF OARS1R050FLF数据手册

OARS1R050FLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.2735 ¥ 2.3246
1000+ $ 0.2606 ¥ 2.215
2000+ $ 0.254 ¥ 2.1588
3800+ $ 0.2438 ¥ 2.0721
库存: 41800
起订量: 400 增量: 1
