OARS1R010FLF

产品分类: 贴片电阻
厂牌: TT ELECTRONICS
产品描述: 10mΩ ±1% 2W ±40ppm/℃ 贴片安装 11.18mm*3.18mm*3.81mm
供应商型号: N-OARS1R010FLF
供应商: 云汉优选
标准整包数: 1

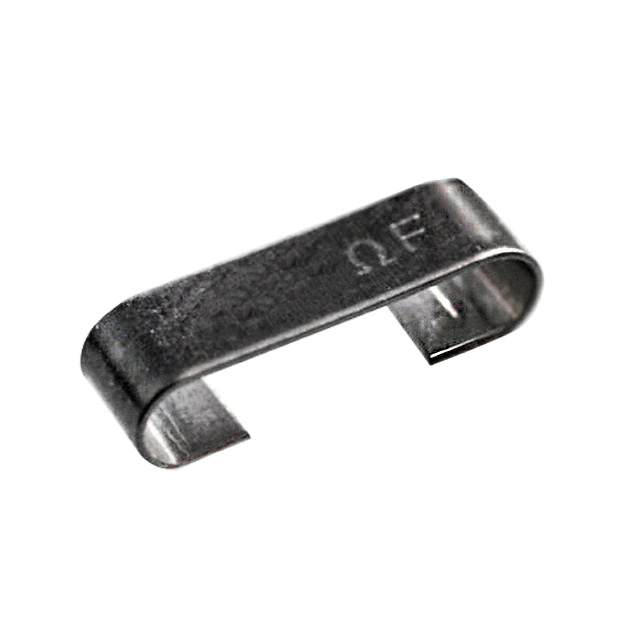

TT ELECTRONICS 贴片电阻 OARS1R010FLF

OARS1R010FLF概述

    表面安装检测电阻 —— OARS, OARS-XP, OARSZ系列



    产品简介



    表面安装检测电阻(OARS, OARS-XP, OARSZ系列)是适用于现代电子设备中的高精度电阻器。这类电阻器主要应用于需要高精度电流测量、过流保护及负载均衡的场合,如电源管理系统、电动车辆电池管理、变频器等工业控制领域。其独特的设计使其能够在各种恶劣环境中稳定运行,同时提供卓越的温度稳定性。


    技术参数



    - 基本特性:零欧姆跳线版本可承载65A电流;RoHS合规。
    - 电气特性:
    - 功率等级:25°C时为2W,85°C时为1W。
    - 阻值范围:1mΩ至50mΩ。
    - 温度系数:±20ppm/°C(元件温度系数)。
    - 其他参数:
    - 感应电阻器的感抗:<10nH。
    - 工作温度范围:-55°C至+160°C。
    - 电流等级:25°C时65A(零欧姆跳线)。


    产品特点和优势



    - 灵活的引脚设计:允许热膨胀,减少因温度变化引起的应力。
    - 开放式设计:提高散热效率,降低PCB板加热,提升整体系统可靠性。
    - 低阻值选择:最低阻值可达1mΩ,适用于需要极低阻值的应用场景。
    - 出色的温度稳定性:保证在广泛的工作温度范围内提供精确测量。
    - 大电流承载能力:零欧姆跳线版本在标准条件下可承载高达65A的电流。


    应用案例和使用建议



    OARS, OARS-XP, OARSZ系列电阻器适用于多种电路设计,尤其是在需要高精度电流测量的场景。例如,在电动汽车电池管理系统中,此类电阻器可用于精确监测电流,确保系统的安全和高效运行。对于高温或低温环境的应用,用户应当考虑增加额外的散热措施以维持其最佳工作状态。


    兼容性和支持



    该系列产品设计符合RoHS规范,与市面上多数电子元器件和设备兼容良好。制造商提供了详尽的技术支持文档,帮助客户更好地理解产品的应用和维护。


    常见问题与解决方案



    - Q: 产品在高温下工作是否会降低精度?
    - A: 不会,得益于其优异的温度稳定性,即使在高温环境下也能保持高度精确。
    - Q: 零欧姆跳线版本在过载情况下是否可靠?
    - A: 是的,OARS-1Z系列零欧姆跳线版本能承受高达65A的电流,同时保持良好的电气稳定性。


    总结和推荐



    综上所述,OARS, OARS-XP, OARSZ系列表面安装检测电阻具有多项创新设计和技术优势,特别适合于要求高精度和高可靠性的应用场景。我们强烈推荐这一系列电阻器给需要高性能电阻器的电子设备设计师和制造商。

OARS1R010FLF参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 2W
温度系数 ±40ppm/℃
长*宽*高 11.18mm*3.18mm*3.81mm
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

OARS1R010FLF厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OARS1R010FLF数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 贴片电阻 TT ELECTRONICS OARS1R010FLF OARS1R010FLF数据手册

OARS1R010FLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
