OAR3R010FLF

产品分类: 通孔电阻
厂牌: TT ELECTRONICS
产品描述: 10mΩ ±1% 3W ±20ppm/℃ 通孔安装 15.24mm*1.65mm*23.4mm
供应商型号: N-OAR3R010FLF
供应商: 云汉优选
标准整包数: 1

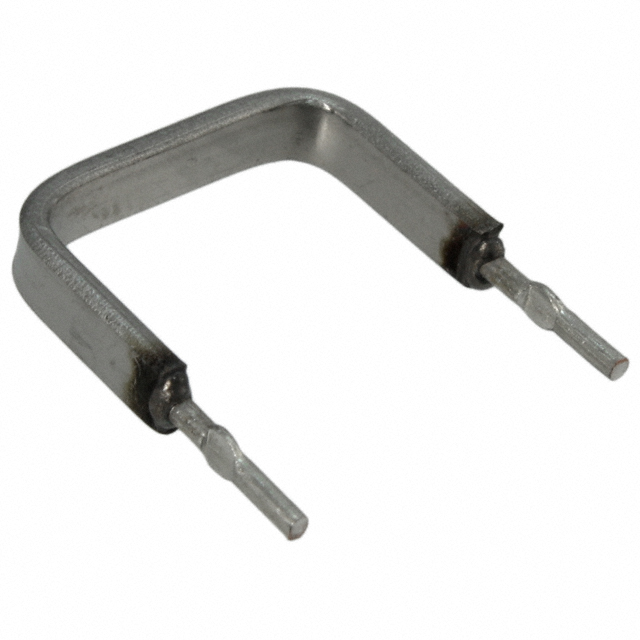

TT ELECTRONICS 通孔电阻 OAR3R010FLF

OAR3R010FLF概述

    Open Air Current Sense Resistors (OAR Series)

    1. 产品简介


    Open Air Current Sense Resistors(简称OAR)是专为电流检测设计的高精度电阻器。这些电阻器采用开放空气设计,具有卓越的热性能和电气性能。它们广泛应用于电机控制器、电源、反馈电路以及电流检测等多个领域。OAR系列的特点在于其出色的温度系数和功率容量,使其在各种恶劣环境下都能稳定工作。

    2. 技术参数


    | 参数名称 | 型号 | 规格范围 | 允许偏差 | 温度系数(TCR) | 电感 |
    |
    | 功率等级(@85°C) | OAR-1 | 1.0 W | 3, 5, 10, 20, 25, 50 mΩ | ±1%, ±2% | ±20 ppm/°C | <10 nH |
    OAR-3 | 3.0 W | 2.5, 5, 10, 15, 20, 25, 30, 50, 100 mΩ | ±1%, ±2% | ±20 ppm/°C | <10 nH |
    OAR-5 | 5.0 W | 3, 5, 10, 15, 20, 25, 50 mΩ | ±1%, ±2% | ±20 ppm/°C | <10 nH |
    | 注释
    | 表示可能需要更长时间供货
    | 非列在表格中的型号请联系工厂获取 |

    3. 产品特点和优势


    OAR系列电流感测电阻器的独特功能和优势包括:
    - 高精度焊接结构:采用高精度焊接工艺,减少焊锡效应的影响,并提供1%的精度。
    - 抗火焰设计:符合阻燃标准,确保在极端环境下的安全性能。
    - 低电感:电感小于10纳亨,适合高速信号传输的应用场合。
    - 低热阻设计:开放空气设计有助于高效散热,延长使用寿命。
    这些特点使OAR系列电阻器成为在恶劣条件下工作的理想选择。

    4. 应用案例和使用建议


    OAR系列电阻器广泛应用于多种电子系统中,如电机控制器和电源系统。以下是两个典型应用实例:
    - 电机控制器:在电机控制器中,OAR电阻器可用于检测电机工作电流,确保系统运行稳定。
    - 电源系统:在电源系统中,OAR电阻器可以用于监测负载电流,提高系统的效率和可靠性。
    使用建议:
    - 在高电流环境下,建议采用更大功率的型号以保证稳定运行。
    - 确保良好的散热环境,避免因过热导致的性能下降。

    5. 兼容性和支持


    OAR系列电阻器设计与标准电路板兼容,适用于大多数行业标准的设计。制造商提供详细的文档和技术支持,用户可以随时联系工厂获取更多关于特殊型号的信息。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题1:电阻值超出允许偏差
    - 解决方案:检查制造批次编号,确认是否为工厂指定的特殊批次。若非,则需重新购买。

    - 问题2:工作温度超过额定值
    - 解决方案:确保良好的散热措施,如使用散热片或改进散热设计。
    - 问题3:焊点温度过高
    - 解决方案:检查焊接工艺和材料,确保焊点牢固且不会产生额外热量。

    7. 总结和推荐


    综上所述,OAR系列电流感测电阻器以其出色的热性能、低电感和高精度等特点,在多种应用场景中表现出色。这些电阻器能够满足严苛的工业标准要求,特别是在高温、高压和高电流环境中表现尤为突出。因此,强烈推荐在需要高可靠性和高精度的电子系统中使用OAR系列电阻器。

OAR3R010FLF参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 3W
温度系数 ±20ppm/℃
长*宽*高 15.24mm*1.65mm*23.4mm
安装方式 通孔安装
包装方式 散装

OAR3R010FLF厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OAR3R010FLF数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 通孔电阻 TT ELECTRONICS OAR3R010FLF OAR3R010FLF数据手册

OAR3R010FLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
