OHN3140U

产品分类: 固态继电器
厂牌: TT ELECTRONICS
产品描述: 开路集电极 TO-92-3 通孔安装
供应商型号: N-OHN3140U
供应商: 云汉优选
标准整包数: 1

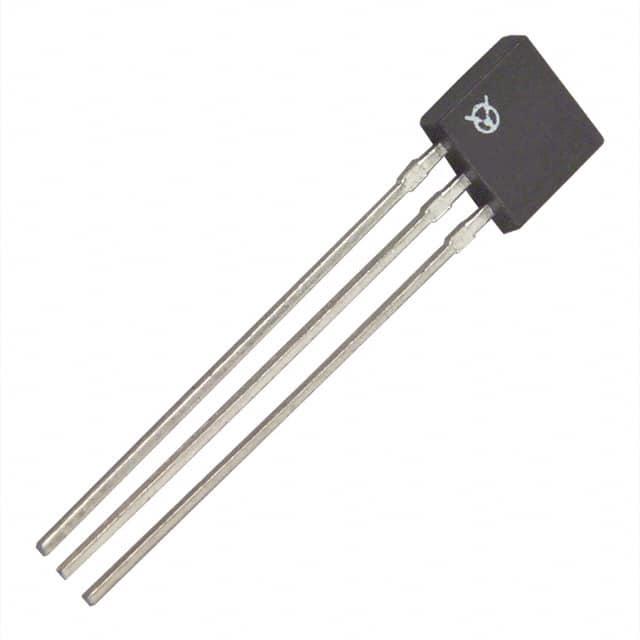

TT ELECTRONICS 固态继电器 OHN3140U

OHN3140U概述

    Hallogic Hall-Effect Sensors: Comprehensive Overview

    1. 产品简介


    Hallogic Hall-Effect Sensors 是由 TT Electronics 生产的一系列霍尔效应传感器,广泛应用于工业自动化和机械安全领域。这些传感器集成了霍尔元件、线性放大器、阈值放大器以及施密特触发器于单个硅芯片上。它们能够处理从直流到超过 200kHz 的切换频率,并提供逻辑电平输出,具有强大的吸电流能力(最高可达 21mA),可直接驱动超过 7 个 TTL 负载。

    2. 技术参数


    这些传感器的技术参数如下所示:
    - 绝对最大额定值:
    - 电源电压 (Vcc): 25V
    - 存储温度范围 (TS): -65°C 至 +160°C
    - 工作温度范围 (TA):
    - OHN30 U, OHS30 U: -20°C 至 +85°C
    - OH090/180/360U: -40°C 至 +125°C 和 -40°C 至 +150°C
    - 铅焊接温度 (1/8 in. 从外壳 3.2mm 处, 用烙铁焊接 5 秒): 260°C
    - 电气特性 (Vcc = 4.5 V 至 24 V, TA = 25°C):
    - 磁场强度 (Gauss):
    - 操作点 (BOP): 不同型号有不同的操作点范围
    - 释放点 (BRP): 同上
    - 磁滞 (BH): 10 到 200 Gauss
    - 供应电流 (Icc): 最大 9 mA
    - 输出饱和电压 (VOL): 最大 300 mV
    - 输出泄漏电流 (IOH): 最大 10 µA
    - 上升时间 (tr): 最短 0.21 µs
    - 下降时间 (tf): 最短 0.10 µs

    3. 产品特点和优势


    - 非接触式开关操作设计:适用于苛刻环境下的高可靠性需求。
    - 宽工作电压范围:从 4.5 V 到 24 V,适应各种应用场景。
    - 出色的温度稳定性:能在极端温度下保持稳定运行。
    - 强大的驱动能力:最多可以驱动 7 个 TTL 负载,适用于多种负载需求。

    4. 应用案例和使用建议


    - 非接触反射物体传感器:用于检测运动物体,实现自动化控制。
    - 生产线自动化:可用于机器人的位置检测,确保生产流程的连续性。
    - 机械安全:用于门的安全检测,确保人机交互的安全性。
    使用建议:
    在实际应用中,建议在进行磁体配置时考虑磁场强度,以确保传感器能够在所需的工作范围内可靠运行。例如,在选择磁体时,需要根据传感器的操作点 (BOP) 和释放点 (BRP) 来确定磁体的磁场强度。

    5. 兼容性和支持


    Hallogic Hall-Effect Sensors 支持广泛的电源电压和工作温度范围,与其他标准逻辑家族设备兼容。制造商提供了详细的技术支持和文档,以帮助用户更好地了解和应用这些传感器。

    6. 常见问题与解决方案


    - 问题: 如何确定最佳的磁体磁场强度?
    - 解决方案: 参考传感器的电气特性表,选择满足操作点 (BOP) 和释放点 (BRP) 的磁体。

    - 问题: 如何优化传感器的上升时间和下降时间?
    - 解决方案: 通过调整负载电阻和电容值来优化信号传输时间。

    7. 总结和推荐


    Hallogic Hall-Effect Sensors 在工业自动化和机械安全领域表现出色。其高可靠性和广泛的工作温度范围使其成为市场上极具竞争力的产品。强烈推荐给需要高性能非接触式开关解决方案的工程师和技术人员。
    更多产品信息及技术支持,请访问 [TT Electronics 官网](https://www.ttelectronics.com) 或联系 [sensors@ttelectronics.com]。

OHN3140U参数

参数
最大导通电阻 -
负载电流额定值 -
输出类型 开路集电极
负载电压 -
输入电压 -
控制电压 -
开关功能 -
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 散装

OHN3140U厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OHN3140U数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 固态继电器 TT ELECTRONICS OHN3140U OHN3140U数据手册

OHN3140U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.2648 ¥ 27.7508
85+ $ 3.1106 ¥ 26.4401
200+ $ 3.0192 ¥ 25.6632
350+ $ 2.9682 ¥ 25.2297
库存: 400
起订量: 35 增量: 1
交货地:
最小起订量为:35
合计: ¥ 971.27
