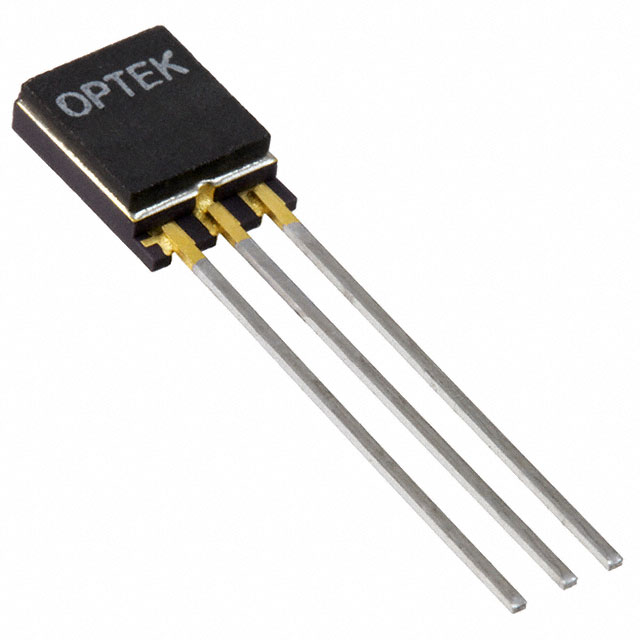

OMH3075B

产品分类: 固态继电器
厂牌: TT ELECTRONICS
产品描述: 开路集电极 TO-92-3 通孔安装 4.06mm*1.52mm*5.84mm
供应商型号: 828-OMH3075B
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 固态继电器 OMH3075B

OMH3075B概述

    高可靠性Hallogic®霍尔效应传感器——OMH090、OMH3019、OMH3020、OMH3040、OMH3075、OMH3131(B、S版本)

    产品简介


    TT Electronics公司的Hallogic®系列霍尔效应传感器(型号:OMH090、OMH3019、OMH3020、OMH3040、OMH3075、OMH3131)专为高可靠性应用而设计。这些传感器将霍尔元件、线性放大器、阈值放大器和施密特触发器集成在一个单芯片上,适用于非接触开关操作、无刷直流电机、多极磁铁等多种应用场景。

    技术参数


    1. 工作电压范围:4.5V至24V
    2. 输出电流:最大25mA
    3. 工作温度范围:-55°C至+125°C
    4. 存储温度范围:-65°C至+150°C
    5. 引脚定义:
    - Pin 1:VCC
    - Pin 2:Ground
    - Pin 3:Output
    6. 逻辑电平输出:直接驱动超过7个TTL负载或任何标准逻辑家族

    产品特点和优势


    1. 宽工作电压范围:从4.5V到24V,适应多种电源需求。
    2. 优异的温度稳定性:可在极端环境下稳定工作。
    3. 军事级处理:符合MIL-STD-883标准,通过辐射硬度测试。
    4. 高可靠性:适用于军用和空间应用。

    应用案例和使用建议


    1. 非接触开关操作:用于需要非接触式检测的应用场景。
    2. 无刷直流电机:提供精确的磁场检测和控制。
    3. 多极磁铁:适用于磁性物体的检测和测量。
    4. 自动化生产线:适用于机器安全和端点检测等。

    兼容性和支持


    - 兼容性:这些传感器可与其他电子元器件和设备无缝集成。
    - 支持和服务:请联系当地代表或OPTEK公司获取更多技术支持。

    常见问题与解决方案


    1. 问题:传感器无法正常工作
    - 解决方法:检查电源电压是否在规定范围内。
    2. 问题:输出信号不稳定
    - 解决方法:添加一个外部电容以提高稳定性。
    3. 问题:温度敏感度过高
    - 解决方法:选择具有更高温度稳定性的传感器型号。

    总结和推荐


    总体来说,Hallogic®系列霍尔效应传感器以其宽泛的工作电压、高可靠性、优异的温度稳定性及广泛的适用范围,是适用于高可靠性应用的理想选择。这些传感器不仅适合工业自动化和制造业,还广泛应用于航空航天和国防领域。强烈推荐用于需要高性能和高可靠性的项目中。
    本文档内容基于TT Electronics官方提供的技术手册,更多信息请访问官网。

OMH3075B参数

参数
输入电压 -
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 -
输出类型 开路集电极
负载电压 -
长*宽*高 4.06mm*1.52mm*5.84mm
通用封装 TO-92-3
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

OMH3075B厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OMH3075B数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 固态继电器 TT ELECTRONICS OMH3075B OMH3075B数据手册

OMH3075B封装设计

查看详情并下载
Symbol
Footprint
3D Model
