OAR1R050FLF

产品分类: 通孔电阻
厂牌: TT ELECTRONICS
产品描述: 50mΩ ±1% 1W ±20ppm/℃ 通孔安装 11.43mm*1.65mm*5.08mm
供应商型号: 989-OAR1R050FLF-ND
供应商: Digi-Key
标准整包数: 1

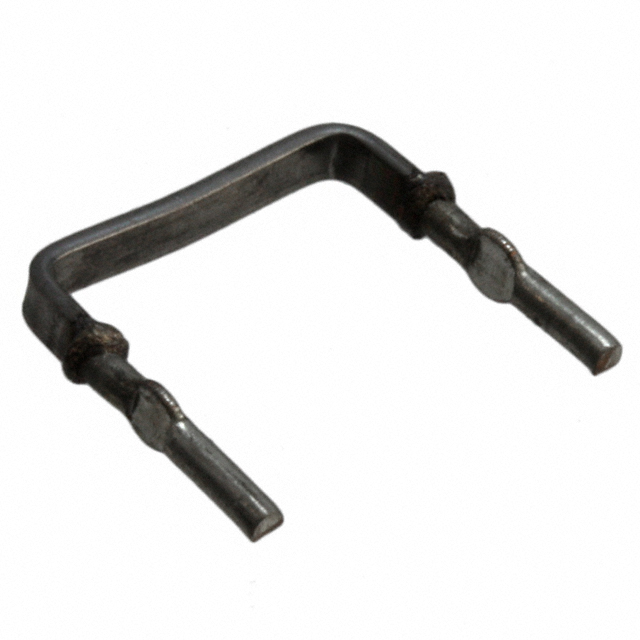

TT ELECTRONICS 通孔电阻 OAR1R050FLF

OAR1R050FLF概述

    Open Air Resistor: Metal Element Current Sense

    1. 产品简介


    产品类型:金属元件电流感测用开放式电阻(Open Air Resistor, OAR & OAR-TP系列)
    主要功能:适用于各种电流检测场景,特别适合需要高精度和高稳定性的应用。
    应用领域:广泛应用于电力系统、通信设备、工业自动化控制等领域,尤其是在需要高功率和良好热管理的环境中。

    2. 技术参数


    | 参数 | 描述 |

    | 功率等级 | 1W、3W、5W @ 85°C |
    | 电阻范围 | 2.5mΩ至100mΩ |
    | 容差 | ±1% |
    | 温度系数电阻(TCR) | ±20ppm/°C |
    | 感应电感 | <10nH |
    | 工作温度范围 | -40°C 至 +125°C |
    | 最大热冲击 | -40°C 至 +125°C 循环1000次,ΔR/R<1% |
    | 长期负载寿命 | 1000小时@25°C,ΔR/R<1% |

    3. 产品特点和优势


    - 优异的浪涌性能:具备强大的浪涌电流处理能力,适用于高电流环境。
    - 隔离热点设计:热热点与PCB材料隔离,防止电路板过热损坏。
    - 开放空气设计:最大限度提高热效率,避免因热导而引起的相邻元件超负荷。
    - 焊接铜引线:减少焊锡抽吸效应,确保真实±1%精度。

    4. 应用案例和使用建议


    应用案例:这些电阻广泛应用于电动汽车的电池管理系统(BMS),以精确监测电流变化。由于具有出色的耐热能力和浪涌电流承受能力,它们特别适用于要求高可靠性的场合。
    使用建议:在选择具体型号时,应根据实际应用场景选择合适的功率等级和电阻值。同时,注意散热设计,以确保长时间稳定运行。

    5. 兼容性和支持


    - 兼容性:本产品与其他标准电阻和电子元件具有良好的兼容性,适用于大多数电路板设计。
    - 支持和服务:TT Electronics提供详尽的技术支持和售后服务,帮助客户解决安装和使用过程中的问题。

    6. 常见问题与解决方案


    - Q:如何选择正确的型号?
    - A:依据应用所需的功率等级和电阻值进行选择。

    - Q:怎样处理过热问题?
    - A:确保良好的散热设计,如加装散热片或风扇。

    7. 总结和推荐


    总结:OAR系列电阻以其出色的浪涌性能、热管理和高精度而在众多应用场景中脱颖而出。特别适用于高功率和恶劣环境下的电流检测任务。
    推荐:鉴于其显著的优点和广泛的适用性,强烈推荐OAR系列电阻作为高性能电流检测应用的理想选择。无论是研发测试还是批量生产,它都能提供卓越的表现。

OAR1R050FLF参数

参数
电阻值 50mΩ
精度 ±1%
额定功率 1W
温度系数 ±20ppm/℃
长*宽*高 11.43mm*1.65mm*5.08mm
安装方式 通孔安装
包装方式 散装

OAR1R050FLF厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OAR1R050FLF数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 通孔电阻 TT ELECTRONICS OAR1R050FLF OAR1R050FLF数据手册

OAR1R050FLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
