LR1206-R33FW

产品分类: 贴片电阻
厂牌: TT ELECTRONICS
产品描述: 330mΩ ±1% 500mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.63mm*800μm
供应商型号: 1100338
供应商: 海外现货
标准整包数: 5

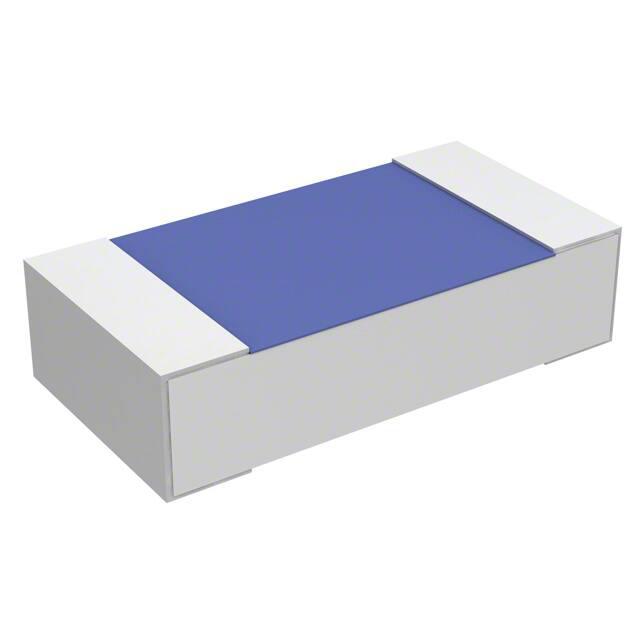

TT ELECTRONICS 贴片电阻 LR1206-R33FW

LR1206-R33FW概述

    Low Value Flat Chip Resistor LR Series 技术手册

    产品简介


    低值扁平贴片电阻 LR 系列 是一种高精度、高性能的电子元器件,适用于各种电路设计。LR 系列涵盖标准尺寸的 2512、2010 和 1206 尺寸,具有极低的电阻值,最小可达到 0.003 欧姆。该系列电阻采用铜包覆末端,提供抗泄漏性的焊锡镀层,符合 AEC-Q200 认证标准。此外,该系列产品均符合 RoHS 指令要求,并提供无铅和含铅两种选择。

    技术参数


    | 参数 | 规格 |

    | 电阻范围 | 0.003 欧姆至 1 欧姆 |
    | 额定功率(70°C) | 0.5W (1206), 1.0W (2010), 2.0W (2512) |
    | 绝缘耐压 | 200V |
    | 温度系数 | ±100 ppm/°C (0.050 欧姆以上) |
    | 电阻公差 | ≤0.050 欧姆时为 5%,>0.050 欧姆时为 1%、2% 或 5% |
    | 工作温度范围 | -55°C 至 +150°C |
    | 最大焊盘和走线面积 | 30 mm² (1206, 2010),100 mm² (2512) |

    产品特点和优势


    - 超低电阻:电阻值最低可达 0.003 欧姆,适用于需要极高精度的应用场合。
    - 高可靠性:经过严格的温度循环、湿度和振动测试,确保长期稳定性。
    - 低电感:电感小于 0.2 nH,减少信号失真,适合高频应用。
    - 环境友好:符合 RoHS 标准,无铅和含铅两种版本可选,满足不同市场需求。
    - 兼容性强:适用于汽车、通信、医疗和消费电子产品等多个领域。

    应用案例和使用建议


    应用案例:
    - 电动车辆电池管理:在电动汽车的电池管理系统中,LR 系列电阻可用于精确测量电流。
    - 高频电路设计:适用于无线通信设备和雷达系统,以降低信号失真。
    - 医疗设备:用于精准的电流检测和控制,如体外诊断设备。
    使用建议:
    - 对于 2010 和 2512 尺寸的电阻,在恶劣的温度循环环境中不推荐使用 FR4 材质的电路板,因为可能引发焊点疲劳。
    - 确保焊盘和走线面积符合推荐规格,以充分发挥其额定功率。
    - 使用推荐的焊接垫尺寸以获得最佳焊接效果。

    兼容性和支持


    - 兼容性:LR 系列电阻可与多种电路板材料兼容,特别是 FR4 板,但在极端温度环境下需谨慎。
    - 支持和服务:制造商提供详尽的技术支持和售后服务,包括产品规格变更通知和技术咨询。

    常见问题与解决方案


    1. 问题:如何确定适合的电阻值?
    - 解答:根据具体应用需求选择合适的电阻值,例如电流检测或分压电路。参考产品数据表中的推荐应用案例。
    2. 问题:如何正确安装 LR 系列电阻?
    - 解答:遵循推荐的焊接垫尺寸,并确保焊盘和走线面积足够以支持最大功率。
    3. 问题:如何处理电阻失效?
    - 解答:联系技术支持部门进行故障分析,并根据实际情况更换或调整电阻。

    总结和推荐


    综上所述,低值扁平贴片电阻 LR 系列 在多个方面表现卓越,尤其适用于高精度和高可靠性要求的应用场合。其卓越的性能、广泛的适用性和可靠的制造工艺使其成为市场上值得信赖的产品。推荐在高精度电路设计中使用该系列电阻,以实现最佳性能。

LR1206-R33FW参数

参数
电阻值 330mΩ
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.63mm*800μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

LR1206-R33FW厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

LR1206-R33FW数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 贴片电阻 TT ELECTRONICS LR1206-R33FW LR1206-R33FW数据手册

LR1206-R33FW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.92
50+ ¥ 2.4662
250+ ¥ 2.2097
500+ ¥ 2.1703
1500+ ¥ 2.1703
3000+ ¥ 2.1308
15000+ ¥ 2.1308
30000+ ¥ 2.1308
库存: 2318
起订量: 20 增量: 0
交货地:
最小起订量为:5
合计: ¥ 14.6
