OAR3R015FLF

产品分类: 通孔电阻
厂牌: TT ELECTRONICS
产品描述: 15mΩ ±1% 3W ±20ppm/℃ 通孔安装 15.24mm*1.65mm*23.4mm
供应商型号: N-OAR3R015FLF
供应商: 云汉优选
标准整包数: 1

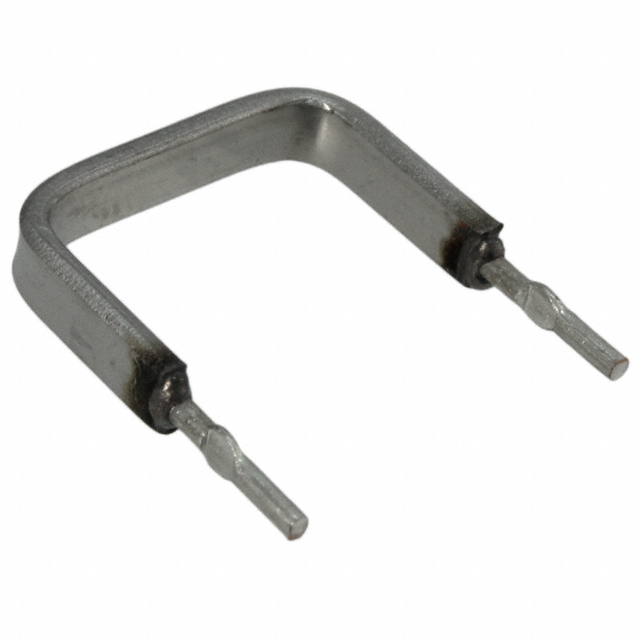

TT ELECTRONICS 通孔电阻 OAR3R015FLF

OAR3R015FLF概述


    产品简介


    产品名称: Open Air Resistor(开放空气电阻)
    类型: 金属元件电流感应电阻
    产品系列: OAR & OAR-TP 系列
    主要功能: OAR 系列电阻用于电流感应应用,提供优良的耐冲击性能,热热点与印刷电路板材料隔离,并具有高精度(±1%)。
    应用领域: 适用于电源管理、工业自动化、电机控制等领域,尤其适合需要精确电流感应的应用场合。

    技术参数


    | 参数 | 描述 |

    | 功率等级 | 1W、3W 和 5W(在 85°C 时) |
    | 电阻范围 | 2.5mΩ 至 100mΩ |
    | 允许误差 | ±1% |
    | 温度系数 (TCR) | ±20 ppm/°C |
    | 电感 | 小于 0.04 nH |
    | 操作温度范围 | -40°C 至 +125°C |
    | 铅(Pb)含量 | 符合 RoHS 指令(无铅) |

    产品特点和优势


    1. 优异的冲击性能: OAR 系列能够承受较高的脉冲和冲击电流。
    2. 热热点隔离: 通过独特的构造将热点与电路板材料隔离,防止对电路板造成损害。
    3. 高精度: 最大允许误差仅为 ±1%,确保测量的准确性。
    4. 无铅设计: 符合欧盟 RoHS 指令,环保且适用于各种应用场景。

    应用案例和使用建议


    应用案例: 在一个工业自动化控制系统中,OAR 系列电阻被用于监测电机驱动电流,以确保电机稳定运行并保护系统免受过载。
    使用建议: 使用过程中,应当注意避免高温环境,以延长其使用寿命。此外,为确保最佳效果,在设计时应注意散热问题,可以采用强迫风冷或其他冷却方法来提高散热效率。

    兼容性和支持


    兼容性: OAR 系列电阻支持广泛的工业标准,可以轻松与其他设备集成。
    厂商支持: TT Electronics 提供详尽的技术文档和支持服务,帮助用户解决安装和使用过程中的问题。

    常见问题与解决方案


    问题 1: 电阻值不稳定。
    解决方案: 可能是由于温度变化引起,检查工作环境温度是否在规定的范围内。
    问题 2: 脉冲电流过大会导致损坏。
    解决方案: 严格按照功率等级限制使用,必要时进行强制散热。
    问题 3: 安装时焊接不良。
    解决方案: 确保焊接质量,避免焊点出现虚焊现象。

    总结和推荐


    总结: OAR 系列电阻凭借其优异的耐冲击性能、高精度及可靠的热管理设计,在多种应用场景中表现出色。特别是其在高温环境下的稳定表现,使其成为许多关键应用的理想选择。
    推荐: 鉴于 OAR 系列电阻的优良特性及其广泛应用,我们强烈推荐在需要高精度电流感应的应用中使用此产品。

OAR3R015FLF参数

参数
电阻值 15mΩ
精度 ±1%
额定功率 3W
温度系数 ±20ppm/℃
长*宽*高 15.24mm*1.65mm*23.4mm
安装方式 通孔安装
包装方式 散装

OAR3R015FLF厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OAR3R015FLF数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 通孔电阻 TT ELECTRONICS OAR3R015FLF OAR3R015FLF数据手册

OAR3R015FLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.424 ¥ 3.604
1300+ $ 0.4017 ¥ 3.4145
2500+ $ 0.3774 ¥ 3.2079
库存: 53150
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 901
