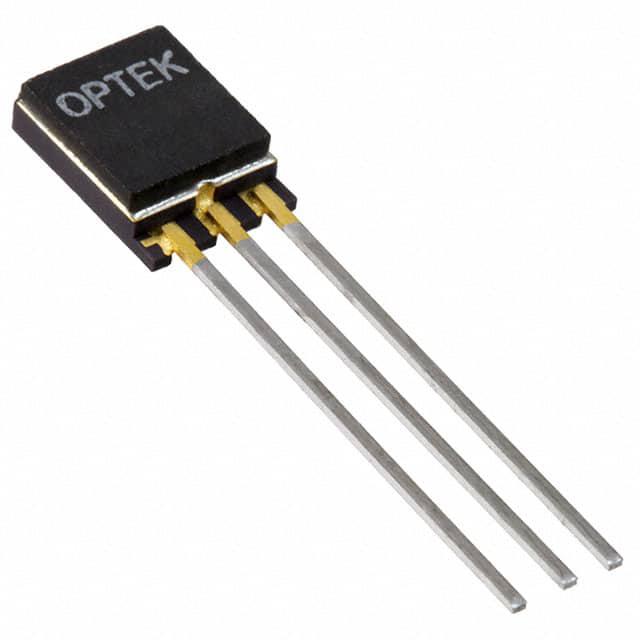

OMH3040B

产品分类: 固态继电器
厂牌: TT ELECTRONICS
产品描述: Hall Effect Sensor 25mA Unipolar 5V/9V/12V/15V/18V 3-Pin Waffle
供应商型号: 828-OMH3040B
供应商: Mouser
标准整包数: 1
TT ELECTRONICS 固态继电器 OMH3040B

OMH3040B概述

    High Reliability Hallogic® Hall-Effect Sensors OMH090, OMH3019, OMH3020, OMH3040, OMH3075, OMH3131 (B, S Versions)

    1. 产品简介


    产品类型:Hallogic®霍尔效应传感器
    主要功能:用于非接触式开关操作、无刷直流电机和多极磁铁的应用。
    应用领域:适用于非接触式反射物体传感器、装配线自动化、机械自动化、机器安全、行程终点检测及门传感器。

    2. 技术参数


    - 供电电压范围:4.5V至24V
    - 磁通密度(Operate Point):根据不同的型号,磁通密度范围在20到500高斯之间。
    - 输出电流:最高可达25mA,提供多达21mA的拉电流。
    - 输出关断电压:高达25V。
    - 工作温度范围:-55°C 至 +125°C。
    - 存储温度范围:-65°C 至 +150°C。
    - 磁滞(Hysteresis):在-55°C 到 +125°C 范围内变化,具体数值根据不同型号有所差异。
    - 电气特性:工作频率可达DC到200kHz,具有出色的温度稳定性。
    - 封装形式:陶瓷封装,最小引脚长度为0.40英寸(10.16mm)。

    3. 产品特点和优势


    - 军用级可靠性:经过军标(MIL-STD-883)处理和测试。
    - 宽电压范围:适用于不同应用领域的电源需求。
    - 高稳定性和耐久性:可在严苛环境中长期稳定运行。
    - 快速响应时间:上升时间和下降时间均小于1微秒。
    - 卓越的温度适应性:在极端温度下仍能保持稳定的性能。

    4. 应用案例和使用建议


    应用案例:
    - 非接触式开关操作:如门传感器、行程终点检测。
    - 机械自动化:适用于工厂自动化、机器安全等领域。
    - 无刷直流电机:适用于需要精准控制的电机系统。
    使用建议:
    - 在安装过程中,注意确保正确的引脚连接,避免反接。
    - 由于磁通密度的影响较大,需要在设计时考虑合适的磁场强度。
    - 根据实际需求选择适合的型号,以获得最佳性能。

    5. 兼容性和支持


    - 兼容性:支持与各种标准逻辑电路直接接口。
    - 技术支持:用户可通过联系当地代表或OPTEK获取更多技术支持和帮助。

    6. 常见问题与解决方案


    - 问题:磁通密度不稳定
    解决方法:检查磁场源是否满足要求,重新定位磁场源或调整距离。
    - 问题:输出信号不正确
    解决方法:确认供电电压是否在规定的范围内,检查输出负载是否符合要求。
    - 问题:温度过高导致性能下降
    解决方法:使用散热片或热沉,确保工作温度在合理范围内。

    7. 总结和推荐


    总体来看,这些High Reliability Hallogic®霍尔效应传感器以其军用级可靠性和广泛的温度适应性,在工业自动化、机械安全等应用中表现优异。对于追求高性能和高可靠性的应用场合,这些产品是理想的选择。强烈推荐使用这些传感器以提升系统的稳定性和耐用性。
    通过上述详细的技术参数和应用分析,可以看出High Reliability Hallogic®霍尔效应传感器在多种工业应用中表现出色,适用于需要高精度和稳定性的场合。

OMH3040B参数

参数
输入电压 -
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 -
输出类型 -
负载电压 -
长*宽*高 4.06mm*1.52mm*5.84mm
通用封装 TO-92-3
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

OMH3040B厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

OMH3040B数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 固态继电器 TT ELECTRONICS OMH3040B OMH3040B数据手册

OMH3040B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 92.444 ¥ 766.949
100+ $ 81.1755 ¥ 685.933
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 766.94
