首页  >  产品百科  >  WRM0207C-560RFI

WRM0207C-560RFI

产品分类: 贴片电阻
厂牌: TT ELECTRONICS
产品描述: 560Ω ±1% 400mW ±50ppm/℃ 0207 贴片安装 6.1mm(长度)
供应商型号: N-WRM0207C-560RFI
供应商: 云汉优选
标准整包数: 1500

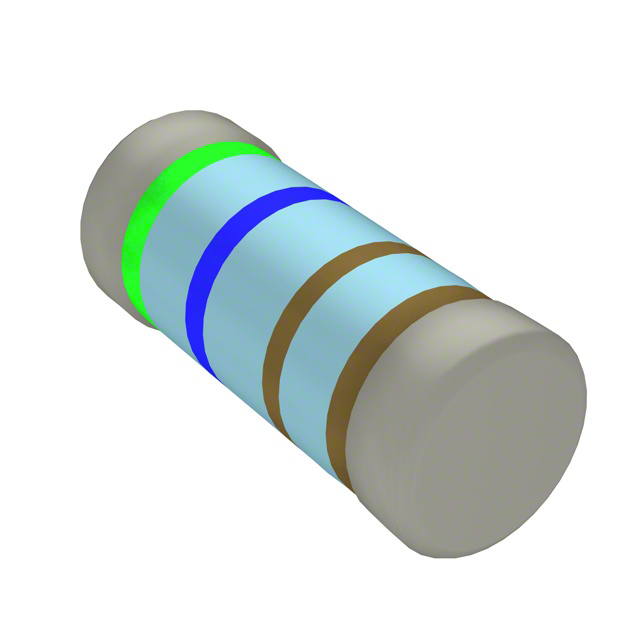

TT ELECTRONICS 贴片电阻 WRM0207C-560RFI

WRM0207C-560RFI概述

    # MELF Resistor WRM Series 技术手册

    产品简介


    MELF(Metal Electrode Leadless Face)电阻器 是一种无引线表面贴装的电子元器件,广泛应用于汽车电子、工业控制、通讯设备及医疗仪器等领域。WRM系列 由 BI Technologies IRC Welwyn 生产,满足AEC-Q200标准,确保了产品的高可靠性。

    技术参数


    | 参数 | WRM 0102 | WRM 0204 | WRM 0207 |
    ||
    | 功率等级 @ 70°C | 0.2 W | 0.25 W | 0.4 W |
    | 电阻范围 | 8.2 Ω - 1 MΩ | 2.2 Ω - 5.1 MΩ | 2.2 Ω - 10 MΩ |
    | 最大元件电压 | 200 V | 200 V | 250 V |
    | 温度系数 | 15, 25, 50, 100 ppm/°C | 5, 10, 15, 25, 50, 100 ppm/°C | 15, 25, 50, 100 ppm/°C |
    | 电阻容差 | 0.1%, 0.25%, 0.5%, 1%, 5% | 同上 | 同上 |
    | 标准值 | E24, E96 | 同上 | 同上 |
    | 热阻 | 250 K/W | 200 K/W | 140 K/W |
    | 工作温度范围 | -55°C to +155°C | -55°C to +125°C | 同上 |
    | 绝缘电阻 | > 10^10 Ω | 同上 | 同上 |

    产品特点和优势


    - 高可靠性:通过AEC-Q200认证,确保在恶劣环境下长期稳定运行。
    - 可预测的脉冲处理能力:具有良好的耐脉冲能力,可以处理瞬态电压冲击。
    - 低至0.1%的容差:保证了高度精确的电阻值。
    - 最低5 ppm/°C的温度系数:在温度变化较大的环境中仍能保持良好的稳定性。
    - 金属薄膜技术:采用金属薄膜沉积技术,提高电阻器的稳定性和可靠性。

    应用案例和使用建议


    应用案例
    1. 汽车电子:用于引擎控制系统、安全气囊、车灯调节等。
    2. 工业控制:用于各种传感器、变频器、电机控制器等。
    3. 通讯设备:用于信号调理、滤波等电路。
    4. 医疗仪器:用于医疗监控设备、诊断仪器等。
    使用建议
    - 在选择具体型号时,需根据具体的应用场景考虑所需的电阻值、功率等级、容差和温度系数等因素。
    - 对于需要高温和高湿度的工作环境,应特别注意产品的工作温度范围。
    - 在安装过程中应避免对电阻器施加过大的机械应力,以免影响其稳定性和可靠性。

    兼容性和支持


    - 本产品适用于各类PCB板安装,符合IEC 115-1标准。
    - 产品均为无铅设计,符合欧盟RoHS3标准。
    - 厂商提供技术支持和售后服务,包括产品咨询、故障诊断和技术指导。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电阻值不准确 | 检查是否安装正确,重新焊接 |
    | 温度过高 | 增加散热措施,降低环境温度 |
    | 无法正常工作 | 检查电路连接是否正确,排除短路可能性 |

    总结和推荐


    MELF电阻器WRM系列以其高可靠性、低容差和良好的温度特性,在多种应用场合中表现出色。对于需要精密电阻值且对环境要求较高的应用场合,该产品是理想的选择。强烈推荐给需要高性能电阻器的工程师和采购人员。
    此技术手册详细介绍了MELF电阻器WRM系列的技术参数和使用注意事项,希望对您的设计和选型过程有所帮助。

WRM0207C-560RFI参数

参数
电阻值 560Ω
精度 ±1%
额定功率 400mW
温度系数 ±50ppm/℃
长*宽*高 6.1mm(长度)
通用封装 0207
安装方式 贴片安装
零件状态 停产

WRM0207C-560RFI厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

WRM0207C-560RFI数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 贴片电阻 TT ELECTRONICS WRM0207C-560RFI WRM0207C-560RFI数据手册

WRM0207C-560RFI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.0254 ¥ 0.2162
库存: 48000
起订量: 6000 增量: 1500
交货地:
最小起订量为:6000
合计: ¥ 1297.2
