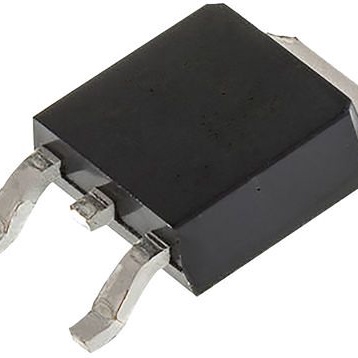

TS78M12CP RPG

产品分类: LDO稳压器
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: Taiwan Semiconductor 线性稳压芯片, 12 V输出, 500mA最大输出, 单路输出, TO-252, 表面贴装, 3针
供应商型号: 398641
供应商: 海外现货
标准整包数: 50
TAIWAN SEMICONDUCTOR/台湾半导体 LDO稳压器 TS78M12CP RPG

TS78M12CP RPG概述

    TS78M00 Series 正电压调节器技术手册

    1. 产品简介


    TS78M00系列是台湾半导体公司生产的正电压调节器,提供5V和12V两种输出电压,适用于本地和卡上电压调节。这些设备设计用于电源管理和稳压,尤其适合在开关电源和家用电器中使用。与TS7800系列相比,TS78M00系列的输出电流仅为其一半,但依然具备高可靠性和稳定性。

    2. 技术参数


    TS78M00系列的关键技术参数如下:
    - 输出电压范围: 5V 和 12V
    - 最大输出电流: 500mA
    - 热关断保护: 内置
    - 短路电流限制: 内置
    - 输出噪声电压: 10Hz到100kHz范围内为40μV(5V)/75μV(12V)
    - 纹波抑制比: 120Hz时为78dB(5V)/80dB(12V)
    - 温漂系数: -0.2mV/°C(5V)/-0.3mV/°C(12V)
    - 绝对最大额定值:
    - 输入电压: 35V
    - 功耗: 内部限制
    - 工作结温范围: 0°C到150°C
    - 存储温度范围: -65°C到150°C

    3. 产品特点和优势


    TS78M00系列的特点包括:
    - 不需要外部组件
    - 内置过温保护和短路保护
    - 输出电压精度高达4%
    - 符合RoHS指令2011/65/EU和WEEE 2002/96/EC
    - 无卤素,符合IEC 61249-2-21标准
    这些特点使得TS78M00系列在多种应用中表现出色,特别是在需要稳定和高效电源管理的场合。

    4. 应用案例和使用建议


    TS78M00系列被广泛应用于各种电子产品中,如:
    - 开关电源: 在这些应用中,稳定可靠的电压输出至关重要。
    - 家用电器: 需要长时间稳定工作的场合,例如冰箱、洗衣机等。
    使用建议:
    - 确保输入电压始终高于输出电压2V以上,以防止输入电压低点导致的不稳。
    - 推荐在控制器远离电源滤波器时使用Cin电容,以改善瞬态响应。
    - 可以考虑添加Co电容来提高瞬态响应,尽管不是必须的。

    5. 兼容性和支持


    TS78M00系列采用TO-252(DPAK)封装,具有良好的电气特性和机械强度。厂商提供详细的文档和技术支持,确保用户能够正确安装和使用这些调节器。

    6. 常见问题与解决方案


    以下是用户可能会遇到的一些问题及其解决方案:
    - 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否满足要求,确认所有连接正确无误,尤其是输入和输出的接地线。
    - 问题: 过热保护触发。
    - 解决方案: 添加散热片,确保设备有足够的冷却空间,避免长时间过载使用。

    7. 总结和推荐


    总体而言,TS78M00系列是一款高性能、高可靠性的正电压调节器。它在设计上充分考虑了实用性和用户体验,适用于多种应用场景。强烈推荐使用TS78M00系列来实现高效的电压调节和电源管理。

TS78M12CP RPG参数

参数
最大压差@电流 -
Iq-静态电流 0mA
最小输出电压 0V
输出类型 fixed
线路调节 240mV
输出电流 0A
负载调节 240 mV
极性 正极
稳压器数量 -
最大输入电压 35V
最大输出电压 12V
最小输入电压 -
纹波抑制-PSRR -
长*宽*高 6.65mm*5.6mm*2.4mm
通用封装 D-PAK,TO-252
安装方式 贴片安装
应用等级 商业级

TS78M12CP RPG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 LDO稳压器 TAIWAN SEMICONDUCTOR/台湾半导体 TS78M12CP RPG TS78M12CP RPG数据手册

TS78M12CP RPG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 11.1244
650+ ¥ 10.7909
1250+ ¥ 10.4669
库存: 392
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 556.22
