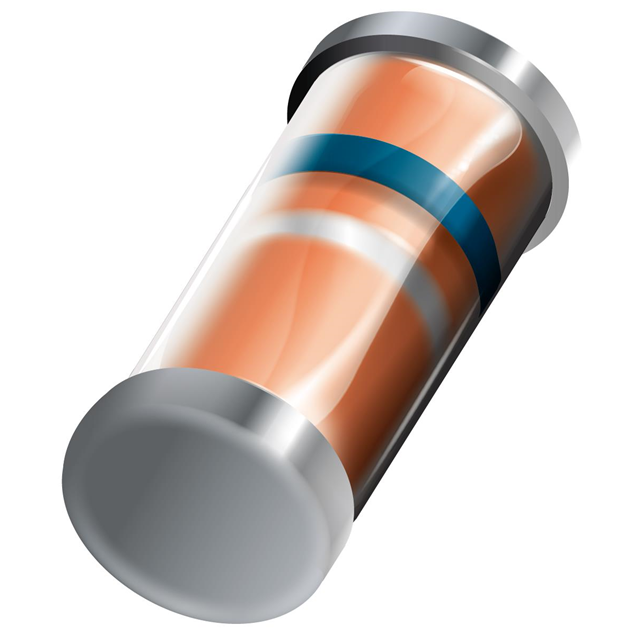

ZM4752A L0G

产品分类: 齐纳(稳压)二极管
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: ±5% 25.1μA 33V 45Ω 1KW 独立式 MELF 贴片安装 5.5mm(长度)
供应商型号: D-ZM4752A L0G
供应商: Future
标准整包数: 5000
TAIWAN SEMICONDUCTOR/台湾半导体 齐纳(稳压)二极管 ZM4752A L0G

ZM4752A L0G概述


    产品简介


    ZM4728A – ZM4758A 是由台湾半导体(Taiwan Semiconductor)生产的1W表面贴装齐纳二极管。这些齐纳二极管广泛应用于各种电路设计中,包括低压稳压器、电压参考、适配器以及板载直流/直流转换器。其宽泛的齐纳电压范围选择从3.3V到56V,使其能够满足多种不同的电路需求。

    技术参数


    - 齐纳电压范围 (VZ):3.3V 至 56V
    - 测试电流 (IZT):4.5mA 至 76mA
    - 最大功率耗散 (PD):1W
    - 最大结温 (TJ MAX):175°C
    - 封装形式:MELF
    - 电气特性:电阻值 (ZZT@IZT) 和漏电流 (IR@VR) 见下表
    | 零件编号 | 齐纳电压 VZ | 测试电流 IZT | 正向阻抗 ZZT@IZT | 反向阻抗 ZZK@IZK | 测试电流 IZK | 漏电流 IR@VR |
    ||
    | ZM4728A | 3.3V | 76mA | 10Ω | 400Ω | 1.0mA | 100μA |
    | ZM4729A | 3.6V | 69mA | 10Ω | 400Ω | 1.0mA | 100μA |
    | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    ZM4728A – ZM4758A 具有以下显著特点和优势:
    - 宽齐纳电压范围:从3.3V到56V,适用于广泛的电路设计。
    - 严格的齐纳电压容差:±5%,确保稳定的工作电压。
    - 气密玻璃封装:提供良好的密封性能,提高可靠性。
    - 无铅镀锡端子:符合RoHS标准,环保安全。

    应用案例和使用建议


    这些齐纳二极管在多种应用场景中表现出色。例如,在电源适配器中,它们可以作为电压稳压器,确保输出电压的稳定性。在板载直流/直流转换器中,它们作为电压参考,提供准确的基准电压。建议在使用时注意散热管理,避免过热导致的损坏。

    兼容性和支持


    这些齐纳二极管采用MELF封装,适用于大多数常规电路板组装工艺。台湾半导体提供了详尽的技术支持和客户咨询服务,确保客户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及解决方案:
    - 问题:齐纳二极管过热。
    - 解决方案:确保电路散热良好,合理分配功率负载。
    - 问题:齐纳电压不稳定。
    - 解决方案:检查电路接线是否正确,确保接地良好。
    - 问题:漏电流过大。
    - 解决方案:更换适合当前应用的齐纳二极管型号。

    总结和推荐


    ZM4728A – ZM4758A 表面贴装齐纳二极管具有宽泛的齐纳电压范围、高可靠性和严格的容差,适用于多种电路设计,尤其在低压稳压器和电压参考领域表现优异。由于其广泛的适用性和较高的性能标准,我们强烈推荐这一系列产品给需要高精度和高可靠性的电子电路设计者。

ZM4752A L0G参数

参数
电压容差 ±5%
最大功率耗散 1KW
标称齐纳电压 33V
配置 独立式
最大功率 1W
Ir - 反向电流 25.1μA
最大齐纳阻抗 45Ω
长*宽*高 5.5mm(长度)
通用封装 MELF
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
