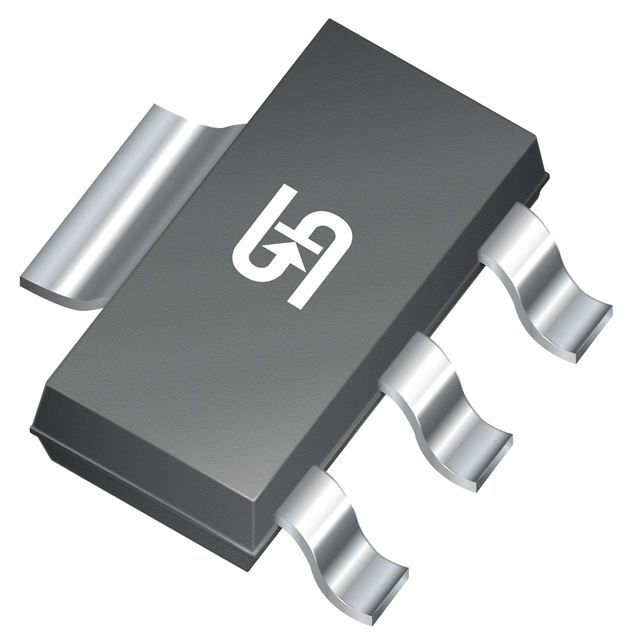

TS4264CW50 RPG

产品分类: LDO稳压器
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 54dB(100Hz) 10A 正极 Fixed 150mA 1 5V 42V 5V 45V 500mV@ 100mA 90mV 30mV SOT-223 贴片安装,黏合安装 6.5mm*3.5mm*1.65mm
供应商型号: SCE-TS4264CW50
供应商: 海外现货
标准整包数: 25
TAIWAN SEMICONDUCTOR/台湾半导体 LDO稳压器 TS4264CW50 RPG

TS4264CW50 RPG概述

    # TS4264 5V/150mA 固定电压超低静态电流低压差线性稳压器

    产品简介


    TS4264 是一款由台湾半导体(Taiwan Semiconductor)生产的固定电压5V低压差线性稳压器,采用SOT-223封装。该器件能够将输入电压范围为5.5V至45V的电源稳定输出到5.0V,最大输出电流可达150mA。TS4264具有多种保护功能,如短路保护和过温保护,使其适用于汽车电子、控制系统、车身和底盘及动力传动系统等领域。

    技术参数


    以下是TS4264的主要技术规格和电气特性:
    - 输入电压:-42V 至 45V
    - 工作电压范围:5.5V 至 45V
    - 最大输出电流:150mA
    - 输出电压:5.0V (±2%)
    - 静态电流:最大400μA
    - 短路保护:内置
    - 反向极性保护:内置
    - 工作温度范围:-40°C 至 +150°C
    - 存储温度范围:-50°C 至 +150°C
    - 漏电电压:0.22V(典型值)

    产品特点和优势


    TS4264具备以下显著特点和优势:
    - 超低静态电流:静态电流仅为400μA(最大值),非常适合低功耗应用。
    - 高精度输出电压:输出电压稳定性高,误差范围在±2%以内。
    - 宽温度范围:能够在极端环境下稳定工作,适用于各种严苛环境。
    - 安全保护功能:内置过温保护和短路保护,确保系统可靠运行。
    - 汽车级应用:符合汽车电子标准,特别适合汽车相关应用。

    应用案例和使用建议


    应用案例
    TS4264广泛应用于汽车电子控制模块、车身和底盘系统以及动力传动系统中。其稳定的输出电压和低功耗特性使其成为这些应用的理想选择。
    使用建议
    1. 外部电容选择:输入电容CIN应选用于补偿线路干扰,建议选择1Ω电阻串联;输出电容COUT至少需要10μF,并且ESR(等效串联电阻)应小于10Ω以保证稳定性。
    2. 散热设计:由于芯片具有一定的热阻(RӨJA为80°C/W),因此需要适当的设计散热措施以防止过热。

    兼容性和支持


    TS4264符合RoHS指令2011/65/EU,并且是无卤素的产品。此外,它与其他标准的电子元器件和设备兼容。台湾半导体提供详尽的技术支持,包括但不限于电路图、应用指南等文档。

    常见问题与解决方案


    常见问题
    1. 芯片过热:如何处理?
    2. 输出电压不稳定:如何解决?
    解决方案
    1. 芯片过热:可以通过增加散热片或者改善PCB布局来降低芯片温度,确保散热良好。
    2. 输出电压不稳定:检查输入电压是否超出工作范围,并确认输入电容和输出电容的容量和ESR是否满足要求。

    总结和推荐


    TS4264是一款性能优异的低压差线性稳压器,尤其适合于需要高精度和低功耗的应用场合。其超低静态电流和宽工作温度范围使其在汽车电子领域表现出色。综上所述,强烈推荐TS4264作为上述应用场景中的首选解决方案。

TS4264CW50 RPG参数

参数
输出电流 150mA
稳压器数量 1
最大压差@电流 500mV@ 100mA
最大输出电压 5V
最小输入电压 42V
线路调节 30mV
最小输出电压 5V
纹波抑制-PSRR 54dB(100Hz)
Iq-静态电流 10A
极性 正极
输出类型 Fixed
负载调节 90mV
最大输入电压 45V
长*宽*高 6.5mm*3.5mm*1.65mm
通用封装 SOT-223
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TS4264CW50 RPG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 LDO稳压器 TAIWAN SEMICONDUCTOR/台湾半导体 TS4264CW50 RPG TS4264CW50 RPG数据手册

TS4264CW50 RPG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 8.9397
100+ ¥ 6.3293
1000+ ¥ 5.2749
3000+ ¥ 5.032
库存: 4225
起订量: 50 增量: 25
交货地:
最小起订量为:25
合计: ¥ 223.49
直接购买
加入购物车
