首页  >  产品百科  >  DPC-40-600

DPC-40-600

产品分类: 电源变压器
厂牌: BEL FUSE
产品描述: 20V(Parallel),40V(Series) 600mA,1.2A Dual 24VA 115V,230V Dual 否 DIP 通孔安装 41.3mm*57.2mm*34.93mm
供应商型号: N-DPC-40-600
供应商: 云汉优选
标准整包数: 1

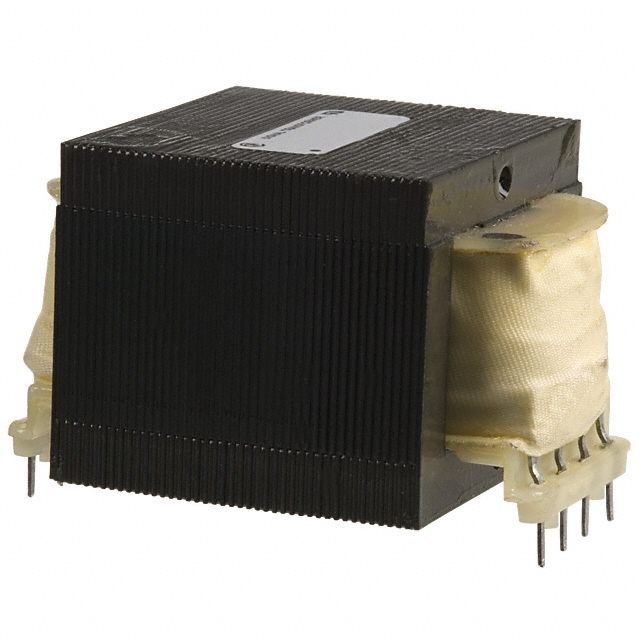

BEL FUSE 电源变压器 DPC-40-600

DPC-40-600概述

    Miniature Low Power Transformers: PC / DPC Series

    1. 产品简介


    Signal公司的PC低功率变压器专为在50 Hz至500 Hz频率范围内工作而设计,可确保输出电压无降级。这些变压器适用于广泛的信号处理和通信应用,如音频系统、通信设备及医疗设备等。它们以小型化设计著称,提供高效的电能转换效率,适用于对体积有严格限制的应用场合。

    2. 技术参数


    | 参数 | 规格 |

    | 额定功率 | 1.0 VA 至 24 VA |
    | 绝缘强度 | 1500 Vrms Hipot |
    | 初级绕组选项 | 单绕组或双绕组 |
    | 次级绕组配置 | 系列或并联 |
    | 绝缘等级 | Class B,130°C |
    | 尺寸(长x宽x高) | 25.4mm x 34.9mm x 21.08mm 至 41.3mm x 36.5mm x 10.16mm |
    | 重量 | 0.07oz 至 0.34oz |
    | 电气认证 | UL 506/UL 5085-2、CSA C22.2 #66.1 |

    3. 产品特点和优势


    - 高频响应:在50 Hz至500 Hz的频段内,性能稳定且可靠。
    - 紧凑设计:极小的尺寸使其易于安装在空间受限的电路板上。
    - 多样化的初级和次级绕组配置:提供了极大的灵活性,可以适应不同的电气需求。
    - 卓越的安全性:符合UL和CSA认证标准,确保了产品在各种条件下的安全性。

    4. 应用案例和使用建议


    这些变压器常用于通信设备中的信号隔离、音频系统的噪声抑制等领域。例如,在音频放大器的设计中,它们可以有效地将前级电路与后级功率放大电路隔离,从而减少电源噪声和提高信号质量。
    使用建议:
    - 在安装时,尽量避免将变压器置于高温区域,以保证其长期稳定运行。
    - 注意选择合适的额定功率型号,以匹配您的具体应用需求,避免过载或不足。

    5. 兼容性和支持


    - 兼容性:PC / DPC系列变压器适用于多种类型的印刷电路板,并可通过可选的滑动式安装支架轻松固定。
    - 支持:制造商提供定制服务和详尽的技术支持文档,包括设计指南和故障排除手册,以便用户更好地利用产品。

    6. 常见问题与解决方案


    - 问题1:如何判断变压器是否超负荷?
    - 解答:观察变压器的温升情况,如果温度明显高于正常值,可能表示变压器超负荷。建议参考产品手册中的功率范围,选择合适的产品。

    - 问题2:安装过程中需要注意哪些事项?
    - 解答:在安装时,确保连接正确且牢固,避免接触不良;注意选用正确的安装支架,保证变压器稳定。

    7. 总结和推荐


    Signal公司的PC / DPC系列迷你低功耗变压器以其小巧的体积、多样的配置以及卓越的安全性和可靠性,非常适合在各类需要高效信号传输的环境中使用。通过上述详尽的技术参数和应用建议,可以看出这些产品具备出色的市场竞争力和应用潜力。强烈推荐给寻求高性能变压器解决方案的工程师和技术人员。

DPC-40-600参数

参数
输出电压 -
初级电压 115V,230V
次级电流 600mA,1.2A
次级电压 20V(Parallel),40V(Series)
初级绕组 Dual
次级绕组 Dual
中心抽头
额定功率 24VA
长*宽*高 41.3mm*57.2mm*34.93mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 盒装

DPC-40-600厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

DPC-40-600数据手册

厂牌 PDF简要描述 下载
BEL FUSE 电源变压器 BEL FUSE DPC-40-600 DPC-40-600数据手册
