DPC-10-2400

产品分类: 电源变压器
厂牌: BEL FUSE
产品描述: 5V(Parallel),10V(Series) 2.4A,4.8A Dual 24VA 115V,230V Dual 否 通孔安装 41.3mm*57.2mm*34.93mm
供应商型号: N-DPC-10-2400
供应商: 云汉优选
标准整包数: 1

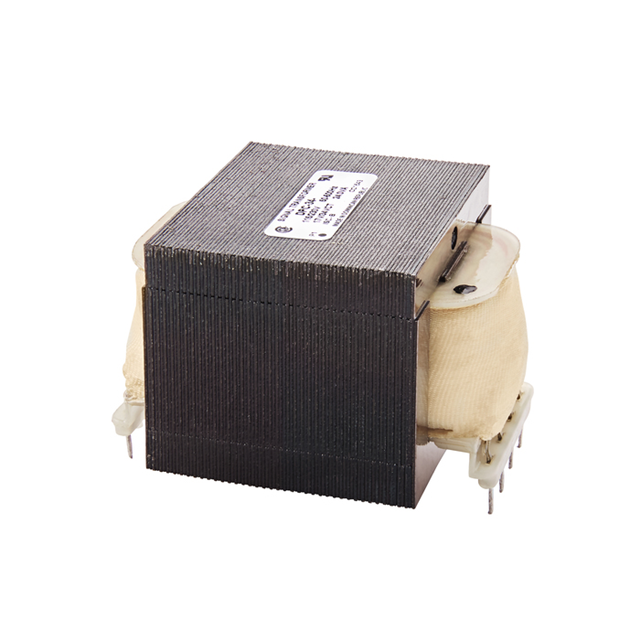

BEL FUSE 电源变压器 DPC-10-2400

DPC-10-2400概述

    信号变压器公司PC/DPC系列微型低功率变压器

    产品简介


    Signal公司的PC/DPC系列微型低功率变压器设计用于在50 Hz到500 Hz频率范围内运行,而不会对输出电压造成任何降解。这些变压器广泛应用于各种电子设备,如通信系统、医疗设备、工业控制系统等。它们采用印刷电路板安装方式,体积小巧,非常适合空间有限的应用场合。

    技术参数


    - 额定功率: 1.0 VA至24 VA
    - 隔离电压: 1500 Vrms Hipot
    - 初级绕组: 单绕组或双绕组,输入电压115 V或115/230 V,频率范围为50-500 Hz
    - 次级绕组: 系列或并联连接
    - 绝缘等级: B级,130°C,UL 1446 E66312认证
    - 认证:
    - UL: UL 506 / UL 5085-2,E63829
    - CSA: C22.2 #66.1,221070
    - 符合标准: RoHS合规

    产品特点和优势


    - 紧凑设计: 体积小巧,适合于各种狭小空间的应用。
    - 宽频适用: 在50 Hz到500 Hz范围内运行,适用于多种设备需求。
    - 高可靠性: 高质量的绝缘材料和严格的制造标准确保长时间稳定工作。
    - 认证齐全: 拥有UL和CSA等多项认证,符合国际标准。

    应用案例和使用建议


    PC/DPC系列变压器常用于需要稳定且可靠电源供应的设备,如通信模块、医疗器械、安全系统等。例如,在医疗设备中,它们可以提供稳定的电源转换,确保设备正常运行。在安装时,可以根据实际应用选择合适的尺寸和接线方式(串联或并联)。如果需要更高的安全性,可以选择具有UL认证的产品版本。

    兼容性和支持


    这些变压器具有良好的兼容性,可以方便地与现有的电路设计结合。厂商提供了详细的配件列表,包括可选的滑动式安装支架(适用于型号10和24),以简化安装过程。此外,厂商还提供了全面的技术支持和客户服务,包括产品规格的更新和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 变压器过热 | 确保工作在额定功率以内,避免长时间过载运行。 |
    | 输出电压不稳定 | 检查初级绕组连接是否正确,确认输入电压在允许范围内。 |
    | 绝缘损坏 | 定期检查并更换老旧设备,确保环境温度和湿度在合理范围内。 |

    总结和推荐


    总体而言,Signal公司的PC/DPC系列微型低功率变压器在设计和性能上表现出色,具有很高的市场竞争力。它们以其紧凑的设计、广泛的工作频率范围和高度的可靠性,成为了许多应用领域的理想选择。对于需要在狭小空间内实现稳定电源转换的应用,强烈推荐使用此系列变压器。

DPC-10-2400参数

参数
初级绕组 Dual
次级绕组 Dual
中心抽头
额定功率 24VA
输出电压 -
初级电压 115V,230V
次级电流 2.4A,4.8A
次级电压 5V(Parallel),10V(Series)
长*宽*高 41.3mm*57.2mm*34.93mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

DPC-10-2400厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

DPC-10-2400数据手册

厂牌 PDF简要描述 下载
BEL FUSE 电源变压器 BEL FUSE DPC-10-2400 DPC-10-2400数据手册

DPC-10-2400封装设计

查看详情并下载
Symbol
Footprint
3D Model
