0500P1-2-040K

产品分类: 电源变压器
厂牌: TALEMA
产品描述: 2*40(AC) 6.25A 500VA 230V(AC) 40V 底座安装 147.1mm(长度)*60mm(高度)
供应商型号: 2238926
供应商: 海外现货
标准整包数: 1

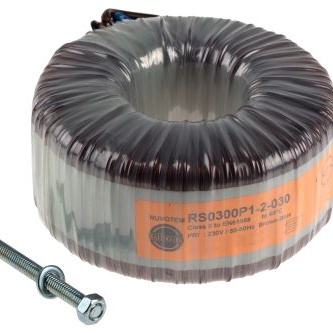

TALEMA 电源变压器 0500P1-2-040K

0500P1-2-040K概述

    Nuvotem Toroidal Transformer Data Sheet Review

    产品简介


    Nuvotem是一家专门从事变压器制造的公司,隶属于Talema集团。本文讨论的是他们的500VA封装型变压器,型号为RS0500P1-2-0XXK。该产品主要用于电源转换,具有两个副边绕组,可以并联或串联连接使用,或者单独使用。其主要功能是将输入的230V交流电转换为两个不同电压级别的输出。

    技术参数


    - 初级绕组:
    - 输入电压范围:207V~253V(230V±10%)@50/60Hz
    - 额定电流:5.000A
    - 无负载电压:230V
    - 直流电阻:约2.5Ω@25℃

    - 次级绕组:
    - 输出电压(两个独立绕组):根据型号不同,分为2x25V、2x30V、2x35V、2x40V、2x45V、2x50V、2x55V
    - 额定电流:根据输出电压不同,分别为10.000A、8.333A、7.143A、6.250A、5.556A、5.000A、4.545A
    - 无负载电压:输出电压分别约为26.71V、32.27V、37.47V、43.03V、48.59V、53.42V、58.61V
    - 直流电阻:每个绕组分别约为0.0789Ω、0.1188Ω、0.1561Ω、0.2043Ω、0.2645Ω、0.3267Ω、0.3614Ω
    - 损耗:
    - 铁损:约2.36瓦特
    - 铜损:约37.5瓦特
    - 温度等级:
    - 绕组线:H类(180℃)
    - 输入和输出之间的绝缘:B类(130℃)
    - 连接导线绝缘:A类(105℃)
    - 物理参数:
    - 封装:黑色圆柱形外壳,中心孔直径8.2mm
    - 外壳直径:147.1mm
    - 外壳高度:64.7mm
    - 重量:约3.80公斤

    产品特点和优势


    Nuvotem的这款500VA封装型变压器具有以下几个显著特点:
    1. 双绕组设计: 可以并联或串联使用,增加了应用灵活性。
    2. 高质量封装: 黑色圆柱形外壳,提供良好的机械保护和电气隔离。
    3. 广泛的输入电压适应性: 207V~253V,适用于多种电力系统。
    4. 高可靠性: 经过UL和EN标准认证,确保在各种工业环境中稳定运行。

    应用案例和使用建议


    该变压器广泛应用于电源设备、仪器仪表、通讯设备等领域。具体应用如下:
    - 电源设备: 用于稳压电源、不间断电源系统(UPS)等。
    - 仪器仪表: 为精密测量仪器提供稳定的电源供应。
    - 通讯设备: 支持通信基站和网络设备的供电需求。
    使用建议:
    - 在并联或串联使用时,确保两绕组之间连接正确,避免错误连接导致的设备损坏。
    - 定期检查和维护,确保其正常工作状态。

    兼容性和支持


    该变压器兼容多种设备和系统,特别适合需要大功率输出的应用场合。厂商提供了详细的安装和使用指南,以及技术支持服务,确保用户能够正确和安全地使用该产品。

    常见问题与解决方案


    - 问题1: 变压器发热严重。
    - 解决方案: 检查负载是否过大,如必要,减少负载或使用更大容量的变压器。
    - 问题2: 变压器输出电压不稳定。
    - 解决方案: 确认输入电压稳定,如果问题依旧,请联系技术支持。
    - 问题3: 变压器发出异常噪音。
    - 解决方案: 检查安装是否稳固,确保没有接触不良的情况,如有需要,请重新固定安装位置。

    总结和推荐


    综上所述,Nuvotem的500VA封装型变压器是一款高性能、高可靠性的产品,非常适合需要稳定电源输出的多种应用场合。其双绕组设计、高温度等级和UL/EN认证使其在市场上具备较强的竞争力。对于需要高质量电源转换的用户来说,该产品是一个理想的选择。强烈推荐购买并使用该产品。

0500P1-2-040K参数

参数
初级绕组 -
次级绕组 -
中心抽头 -
额定功率 500VA
输出电压 40V
初级电压 230V(AC)
次级电流 6.25A
次级电压 2*40(AC)
长*宽*高 147.1mm(长度)*60mm(高度)
安装方式 底座安装

0500P1-2-040K厂商介绍

Talema公司是一家专注于高科技产品的企业,其主营产品涵盖了多个领域,包括但不限于:

1. 电子产品:涉及消费电子、工业控制、通信设备等。
2. 软件服务:提供定制化软件开发、IT咨询和技术支持。
3. 医疗设备:包括诊断设备、治疗设备和辅助医疗设备。
4. 环保技术:涉及清洁能源、废物处理和环境监测技术。

Talema公司的产品广泛应用于家庭、工业、医疗和环保等多个领域,旨在通过技术创新提升人们的生活质量和工作效率。

Talema的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 质量控制:严格的质量管理体系,确保产品可靠性。
- 客户服务:提供全方位的客户支持,包括售前咨询和售后服务。
- 市场洞察:对市场趋势有深刻理解,能够快速响应市场需求。

Talema公司致力于通过其高质量的产品和服务,为客户创造价值,推动行业进步。

0500P1-2-040K数据手册

厂牌 PDF简要描述 下载
TALEMA 电源变压器 TALEMA 0500P1-2-040K 0500P1-2-040K数据手册

0500P1-2-040K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1942.2433
10+ ¥ 1901.4442
25+ ¥ 1843.1932
50+ ¥ 1798.5383
100+ ¥ 1759.6936
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
