首页  >  产品百科  >  0 442 67

0 442 67

产品分类: 电源变压器
厂牌: LEGRAND
产品描述: 115V,230V Dual 630VA 230V,400V Single DIN导轨安装 158mm*150mm*206mm
供应商型号: 5357840
供应商: 海外现货
标准整包数: 1

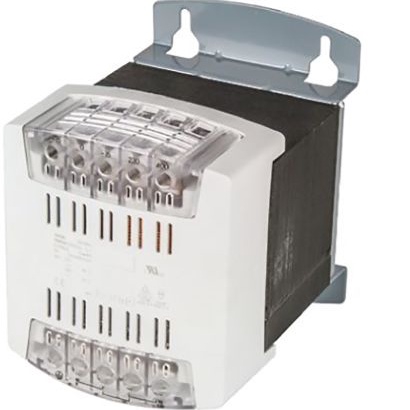

LEGRAND 电源变压器 0 442 67

0 442 67概述

    控制、信号及安全隔离变压器的技术手册

    产品简介


    本手册描述的产品为控制、信号及安全隔离变压器(Control, Signalling and Safety Isolation Transformers)。它们主要应用于工业自动化设备中,用于隔离电源并确保操作安全。这些变压器采用开放式单相设计,具备出色的电气特性和安全保护机制,适合集成到符合多种标准的设备中。

    技术参数


    - 输入电压范围:230-400V ± 15%
    - 输出电压范围:12-48V
    - 防护等级:
    - IP 2x 或 xxB 至 400VA:符合 IEC/EN 61558-2-2 和 2-4 或 2-6
    - IP xxA 超过 400VA:符合 IK 04
    - 认证:
    - UL506 和 CSA C22-2-N°66
    - 绝缘等级:
    - 初级/次级间绝缘电压:4470V
    - 初级/接地间绝缘电压:2240V
    - 次级/接地间绝缘电压:250V(12-24V),1780V(48, 115, 230V)
    - 最大环境温度:35°C(无降额)
    - 瞬时功率:
    - 根据 IEC 和 CSA 标准,在 cos ϕ = 0.5 下的功率
    - 允许的最大瞬时功率(以瓦特计)如下:
    | 功率 (VA) | 允许的瞬时功率 |

    | 40 | 55 |
    | 63 | 91 |
    | 100 | 140 |
    | 160 | 205 |
    | 220 | 290 |
    | 310 | 345 |
    | 630 | 1520 |

    产品特点和优势


    1. 防护等级高:高达 IP xxA 的防护等级,确保在严苛环境下的稳定运行。
    2. 电气隔离:提供初/次级间 4470V 绝缘电压,防止电击风险。
    3. 多种安装方式:可固定在 DIN 导轨上,也可通过螺钉固定,提供灵活性。
    4. 多功能用途:适用于多种设备标准,如 EN 61131-2、EN 60204-1 和 EN 60439-1。
    5. 干扰滤波:内置干扰/噪声滤波器,提高系统稳定性。

    应用案例和使用建议


    应用场景:
    这些变压器广泛应用于工业自动化控制系统中,例如机床、工业机器人和生产线控制系统。对于需要稳定、安全供电的应用,它们可以提供可靠的支持。
    使用建议:
    - 确保变压器的输入电压符合设备要求。
    - 根据负载需求选择合适的变压器功率。
    - 在安装时遵循厂商的安装指南,确保正确的接地和连接。

    兼容性和支持


    - 兼容性:适合集成到符合多种标准的设备中。
    - 技术支持:联系厂商获取技术支持和产品维护信息。

    常见问题与解决方案


    - 问题:变压器出现过热现象。
    - 解决方案:检查负载是否超出额定值,调整负载至正常范围。
    - 问题:设备不能启动。
    - 解决方案:检查变压器与设备之间的连接是否正确,确认输入电压是否符合要求。
    - 问题:设备运行不稳定。
    - 解决方案:检查变压器输出电压是否正常,必要时调整电压。

    总结和推荐


    总体来说,这些控制、信号及安全隔离变压器具有高防护等级、可靠的电气隔离和多功能用途的特点,非常适合于需要严格控制的工业自动化系统。考虑到其全面的技术指标和广泛的应用场景,强烈推荐在相关的工业项目中使用。
    希望本手册能帮助您更好地了解这些产品的特性和应用场景。如果您有任何疑问或需要进一步的信息,请随时联系我们。

0 442 67参数

参数
次级电流 -
次级电压 115V,230V
初级绕组 Single
次级绕组 Dual
中心抽头 -
额定功率 630VA
输出电压 -
初级电压 230V,400V
长*宽*高 158mm*150mm*206mm
安装方式 DIN导轨安装

0 442 67厂商介绍

Legrand是一家全球领先的电气和数字建筑基础设施专家,成立于1865年,总部位于法国。公司主要提供电气安装、信息网络、数据中心、楼宇自动化和能源管理系统等产品和服务。

Legrand的产品主要分为以下几类:
1. 电气安装:包括开关插座、电缆管理、配电系统等。
2. 信息网络:包括网络连接、数据中心、光纤布线等。
3. 楼宇自动化:包括照明控制、安全系统、能源管理等。
4. 能源管理:包括智能电网、太阳能发电、储能系统等。

Legrand的产品广泛应用于住宅、商业、工业、数据中心等各个领域,为客户提供安全、高效、智能的解决方案。

Legrand的优势在于:
1. 创新:公司持续投入研发,拥有众多专利技术。
2. 全球布局:在全球设有生产基地和销售网络,满足全球客户需求。
3. 质量:产品通过严格的质量控制,确保可靠性和耐用性。
4. 定制化:提供定制化的解决方案,满足客户的特定需求。

0 442 67数据手册

厂牌 PDF简要描述 下载
LEGRAND 电源变压器 LEGRAND 0 442 67 0 442 67数据手册

0 442 67封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2585.4585
10+ ¥ 2551.5212
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
