IF-30-12

产品分类: 电源变压器
厂牌: BEL FUSE
产品描述: 6V(Parallel),12V(Series) 2.5A,5A Dual 30VA 115V,230V Dual 否 通孔安装 68mm*57.5mm*35.3mm
供应商型号: N-IF-30-12
供应商: 云汉优选
标准整包数: 1

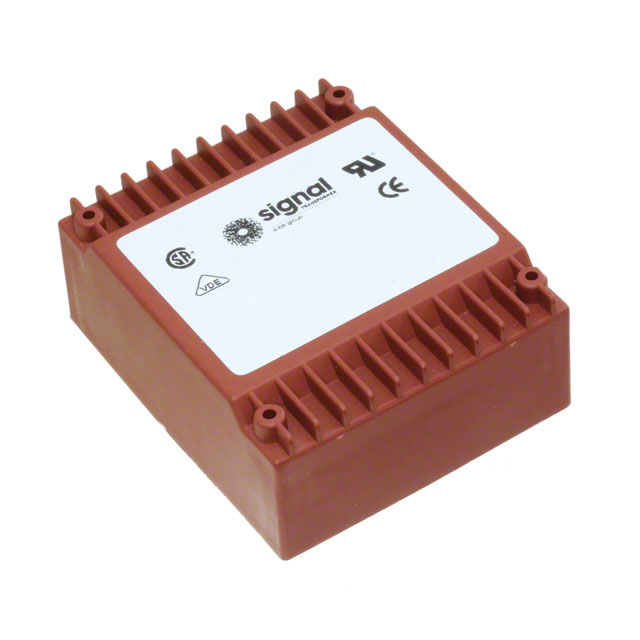

BEL FUSE 电源变压器 IF-30-12

IF-30-12概述

    # IF Series 国际平板变压器

    产品简介


    Signal 的 IF 系列国际平板变压器专为低功率应用设计,提供多种尺寸和功率等级选择。这些变压器采用独特的绝缘技术,包括全封装工艺,以满足国际安全标准要求。它们具有最低高度和减少磁场辐射的特点,特别适用于对空间和安全有严格要求的应用场合。

    技术参数


    一般规格
    - 功率范围: 2 VA 至 30 VA
    - 耐压强度: 4000 Vrms Hipot
    - 初级绕组: 115/230 V,50/60 Hz 双初级
    - 次级绕组: 串联或并联
    - 高度: 0.69 英寸至 1.39 英寸(17.5 mm 至 35.3 mm)
    - 绝缘系统: B 类,130°C
    认证机构认证
    - UL 1446 (E66312)
    - UL 认证至 UL 506 / UL 5085-2, 文件号 E63829
    - CSA 认证至 C22.2 #66.1, 文件号 221070
    - VDE 认证至 VDE 0805 / EN 60950, 文件号 8325
    RoHS 合规
    符合 RoHS 标准

    产品特点和优势


    1. 低功率应用: 适用于需要低功耗和紧凑结构的应用。
    2. 安全性高: 全封闭绝缘设计确保安全操作。
    3. 宽广的尺寸和功率范围: 提供多种型号,以适应不同的应用需求。
    4. 双初级绕组: 可根据需要切换电压输入,灵活性强。
    5. 国际认证: 拥有多个国际认证,确保全球范围内合规使用。

    应用案例和使用建议


    应用案例
    - 工业控制: 在 PLC 和工业自动化设备中作为信号隔离变压器。
    - 医疗设备: 用于 X 光机和其他医疗设备的电源变换。
    - 通信设备: 在交换机和路由器中作为电源隔离和电压转换装置。
    使用建议
    - 安装位置: 确保安装位置有足够的散热空间,避免过热。
    - 连接方式: 确认接线无误,按照规定的初级和次级绕组进行连接。
    - 维护保养: 定期检查绝缘层和连接点,确保长期稳定运行。

    兼容性和支持


    - 兼容性: 与各种低压和高压电路兼容。
    - 技术支持: Signal Transformer 提供专业的技术支持和售后服务,包括定制版本开发。

    常见问题与解决方案


    1. 问题: 初级和次级绕组连接错误导致设备故障。
    - 解决方案: 请仔细阅读技术手册,确保正确连接初级和次级绕组。
    2. 问题: 设备运行时出现过热现象。
    - 解决方案: 检查散热条件,确保设备周围有足够空间通风。
    3. 问题: 输出电压不稳定。
    - 解决方案: 检查连接线路是否有松动,确认输入电压是否在允许范围内。

    总结和推荐


    综合评估
    IF 系列国际平板变压器以其广泛的应用范围、灵活的配置和高度的安全性脱颖而出。其紧凑的设计使其成为低功率应用的理想选择。此外,国际认证确保其在全球市场的通用性,适合各种复杂环境。
    推荐
    我们强烈推荐使用 Signal 的 IF 系列国际平板变压器。其卓越的性能和可靠的质量将为您的应用带来显著的优势。对于需要低功耗、安全可靠且易于集成的变压器解决方案,IF 系列无疑是最佳选择。

IF-30-12参数

参数
额定功率 30VA
输出电压 -
初级电压 115V,230V
次级电流 2.5A,5A
次级电压 6V(Parallel),12V(Series)
初级绕组 Dual
次级绕组 Dual
中心抽头
长*宽*高 68mm*57.5mm*35.3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

IF-30-12厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

IF-30-12数据手册

厂牌 PDF简要描述 下载
BEL FUSE 电源变压器 BEL FUSE IF-30-12 IF-30-12数据手册

IF-30-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
