ECO-200-40

产品分类: 电源变压器
厂牌: BEL FUSE
产品描述: 20V(Parallel),40V(Series) 10A Dual 200VA 115V,230V Dual 否 底座安装 90mm*106mm*116mm
供应商型号: N-ECO-200-40
供应商: 云汉优选
标准整包数: 1

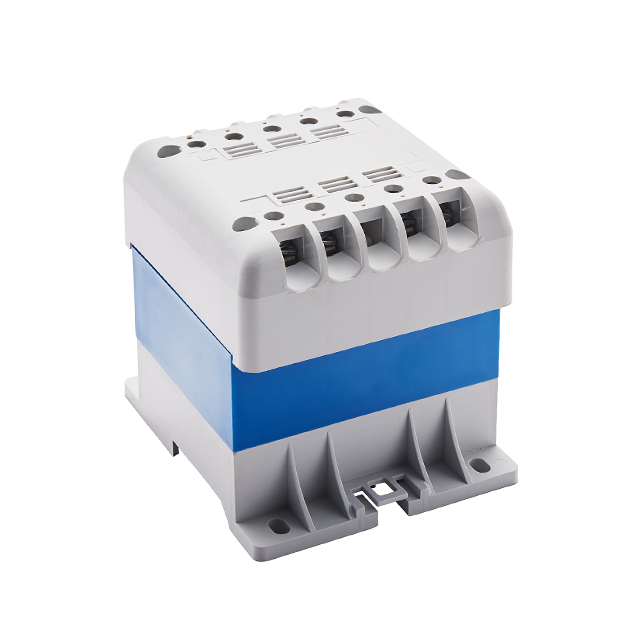

BEL FUSE 电源变压器 ECO-200-40

ECO-200-40概述

    ECO Series Chassis Mount Transformers

    产品简介


    Signal Transformer的ECO Series变压器专为高可靠性应用而设计,采用了分体式线圈结构(split bobbin construction),提供卓越的隔离效果且没有暴露的金属表面。ECO系列变压器还配备了触电安全端子设计,可消除潜在的电击危险。这些变压器适用于广泛的工业应用,如电源转换、医疗设备、通信系统以及任何需要高可靠性的电力供应场合。

    技术参数


    - 额定功率: 105 VA、140 VA、170 VA、200 VA、330 VA 和 450 VA。
    - 绝缘强度: 4000 V。
    - 初级绕组: 115/230 V,50/60 Hz。
    - 辅助绕组: 可选单个24V、28V、40V或48V输出;也可选择串联或并联连接。
    - 泄漏电流: 小于30 µA。
    - 工作温度: 达到UL 1446 Class F 155°C绝缘标准。
    - 外壳材料: 外部表面达到UL 94 V2阻燃等级。

    产品特点和优势


    - 卓越的隔离性能: 采用分体式线圈结构,确保良好的电磁隔离。
    - 触电安全端子: 端子设计符合IP20防护等级,避免直接接触带电部件。
    - 多电压输出选项: 支持多种初级和次级电压组合,以适应不同的应用需求。
    - 环保认证: 符合IEC 61558-1和UL 5085-1/2等国际标准。

    应用案例和使用建议


    - 电源转换: 适用于将交流电转换为不同电压级别的直流电,例如在工业控制系统中。
    - 医疗设备: 在医疗设备中作为电源转换器使用,确保医疗设备的安全性和可靠性。
    - 通信系统: 可用于电信基础设施中的电源分配单元,保证系统的稳定运行。
    - 使用建议: 在安装时,确保按照制造商的指南进行接线,特别是注意初级和次级绕组之间的电气隔离。此外,在高温环境中应考虑额外的散热措施。

    兼容性和支持


    - 兼容性: 适用于各种工业和商业设备。
    - 支持: Signal Transformer提供全面的技术支持服务,包括定制设计、快速响应的客户支持和详尽的产品文档。

    常见问题与解决方案


    - 问题: 泄漏电流过高。
    - 解决方案: 检查所有连接点是否有松动,并确保接地良好。
    - 问题: 输出电压不稳定。
    - 解决方案: 请检查负载是否超过额定值,或者是否存在外部干扰。如有需要,咨询技术支持。
    - 问题: 安装后发现初级与次级之间没有隔离。
    - 解决方案: 重新检查安装步骤,确认初级和次级绕组之间的物理隔离及电气隔离。

    总结和推荐


    ECO Series变压器以其卓越的隔离性能、触电安全设计和多电压输出选项成为市场上一个强有力的竞争者。它们适用于多种工业应用,特别是那些对安全性和可靠性有高要求的应用场合。Signal Transformer的客户支持和服务使其成为一个值得信赖的选择。总体而言,强烈推荐使用ECO Series变压器。

ECO-200-40参数

参数
次级电压 20V(Parallel),40V(Series)
初级绕组 Dual
次级绕组 Dual
中心抽头
额定功率 200VA
输出电压 -
初级电压 115V,230V
次级电流 10A
长*宽*高 90mm*106mm*116mm
安装方式 底座安装
零件状态 在售
包装方式 盒装
