首页  >  产品百科  >  TCR2EE40,LM(CT

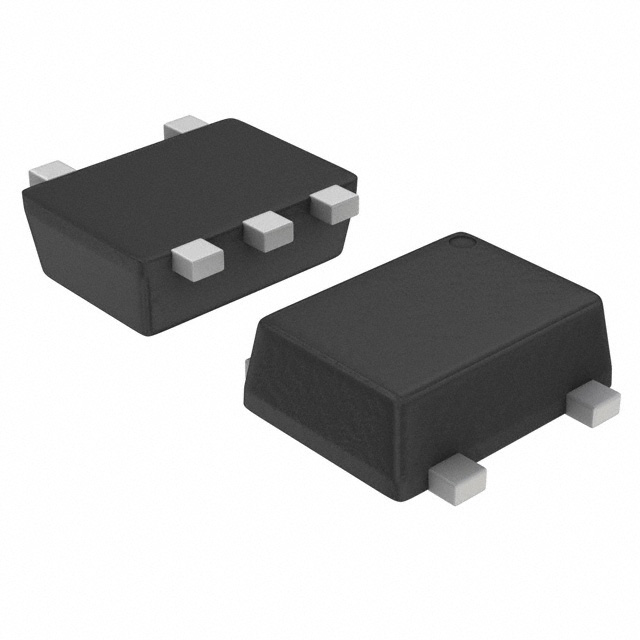

TCR2EE40,LM(CT

产品分类: LDO稳压器
厂牌: TOSHIBA
产品描述: 73dB(1kHz) 60μA 正极 Fixed 200mA 1 4V 1.5V 4V 5.5V 200mV@ 150mA 30mV 15mV SOT-553 贴片安装,黏合安装 1.6mm*1.2mm*550μm
供应商型号: 10B-4285204-4
供应商: 国内现货
标准整包数: 4000
TOSHIBA LDO稳压器 TCR2EE40,LM(CT

TCR2EE40,LM(CT概述

    TCR2EF 和 TCR2EE 系列 CMOS 低功耗稳压器技术手册

    1. 产品简介


    TCR2EF 和 TCR2EE 系列是东芝(Toshiba)生产的单输出电压 CMOS 线性集成稳压器,集成了电源管理和控制功能。这些稳压器具备低功耗、低输出噪声和快速负载瞬态响应的特点,广泛应用于模拟和射频电路等敏感电源供应场景。

    2. 技术参数


    - 输入电压范围: VIN = 1.5 V 至 6.0 V
    - 输出电压范围: VOUT = 1.0 V 至 5.0 V
    - 最大输出电流: IOUT = 200 mA
    - 静态电流: IB = 35 μA (典型值)
    - 过电流保护: 是
    - 自动放电功能: 是
    - 封装尺寸:
    - ESV (SOT-553): 1.6 mm x 1.6 mm x 0.55 mm,重量约 3.0 mg (典型值)
    - SMV (SOT-25): 2.8 mm x 2.9 mm x 1.1 mm,重量约 16 mg (典型值)
    - 工作温度范围: Topr = -40°C 至 85°C

    3. 产品特点和优势


    - 低功耗: 静态电流低至 35 μA,适合便携式和电池供电设备。
    - 低输出噪声: 输出噪声低至 35 μVrms (典型值),适用于对噪声敏感的应用。
    - 快速负载瞬态响应: 负载变化时输出电压变化幅度仅为 ±60 mV,适合高动态负载的应用。
    - 高纹波抑制比: 纹波抑制比高达 73 dB (典型值),适合有噪声环境下的应用。
    - 宽输出电压范围: 1.0 V 至 5.0 V,适用于多种应用场景。

    4. 应用案例和使用建议


    - 推荐应用电路: 在 VOUT 和 VIN 引脚上添加电容以确保稳定的输入和输出操作(陶瓷电容可用)。
    - 电源设计注意事项: 将输出电容尽可能靠近 IC 安装,以减少阻抗。同时,确保输入和接地图案较大,尽量减小线路阻抗。
    - 热设计: 考虑预期的最大允许损耗,并在周围温度、输入电压和输出电流等因素下选择适当的散热评级。

    5. 兼容性和支持


    - 兼容性: 支持陶瓷电容,可用于不同类型的电源设计。
    - 厂商支持: 用户可以通过东芝半导体可靠性手册了解更多信息,手册包括处理注意事项和降额概念及方法。

    6. 常见问题与解决方案


    - Q1: 如何选择合适的输出电容?
    - A1: 推荐选用 ESR(等效串联电阻)小于 10 Ω 的陶瓷电容。
    - Q2: 如何确保热设计的稳定性?
    - A2: 使用热阻测试板来测量和验证设计的热性能。
    - Q3: 在短路情况下如何保护设备?
    - A3: 设计中应加入过流保护电路和故障安全系统,以防止短路损坏。

    7. 总结和推荐


    TCR2EF 和 TCR2EE 系列稳压器凭借其低功耗、低输出噪声和快速负载瞬态响应等特点,非常适合于需要高稳定性和低噪声的敏感电源供应场景。通过遵循手册中的建议,可以最大化利用这些设备的优势。因此,强烈推荐在模拟和射频应用中使用这些产品。

TCR2EE40,LM(CT参数

参数
稳压器数量 1
最大输入电压 5.5V
最大压差@电流 200mV@ 150mA
负载调节 30mV
最小输出电压 4V
纹波抑制-PSRR 73dB(1kHz)
最大输出电压 4V
Iq-静态电流 60μA
最小输入电压 1.5V
输出类型 Fixed
输出电流 200mA
线路调节 15mV
极性 正极
长*宽*高 1.6mm*1.2mm*550μm
通用封装 SOT-553
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TCR2EE40,LM(CT厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TCR2EE40,LM(CT数据手册

厂牌 PDF简要描述 下载
TOSHIBA LDO稳压器 TOSHIBA TCR2EE40,LM(CT TCR2EE40,LM(CT数据手册

TCR2EE40,LM(CT封装设计

查看详情并下载
Symbol
Footprint
3D Model
