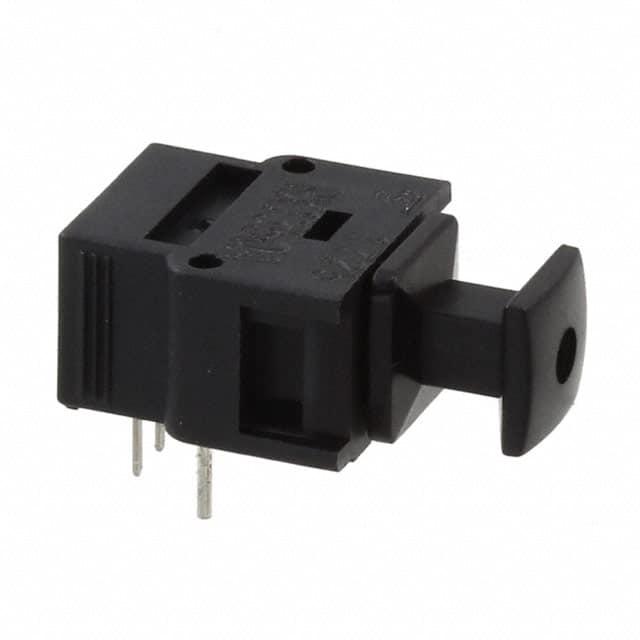

TOSHIBA 光纤收发器 TORX1350A(F)

TORX1350A(F)概述

    # TORX1350A(F) 光接收模块技术手册

    产品简介


    TORX1350A(F)是一款通用光纤接收模块,适用于JIS F05光纤连接器。它采用CMOS电平接口,仅需+5V单电源供电。该模块内置自动阈值控制(ATC)电路,可确保在宽光功率范围内稳定输出。适合广泛的应用领域,如通信系统、工业自动化和网络设备。

    技术参数


    绝对最大额定值
    - 存储温度范围:-40°C 至 95°C
    - 工作温度范围:-40°C 至 85°C
    - 供电电压:-0.5V 至 6V
    - 高电平输出电流:-20mA
    - 低电平输出电流:20mA
    - 焊接温度:260°C(注意1秒内不超过10秒)
    - 适用焊接距离:至少离器件1毫米
    工作范围
    - 供电电压:4.75V 至 5.25V
    - 数据速率:直流至10Mb/s
    - 高电平输出电流:-2.0mA
    - 低电平输出电流:2.0mA
    - 开始商业化生产时间:2016年1月
    电气和光学特性
    - 数据速率(NRZ编码):0 至 10Mb/s
    - 传输距离:0.2米 至 100米(使用APF和TOTX1350(F))
    - 脉冲宽度失真:±30%
    - 最大接收光功率:-8dBm
    - 最小接收光功率:-27dBm
    - 电流消耗:9mA 至 20mA
    - 高电平输出电压:4.1V 至 4.5V
    - 低电平输出电压:0.1V 至 0.4V

    产品特点和优势


    - 宽温度范围:能在-40°C到85°C的工作温度范围内稳定运行。
    - 高可靠性:采用ATC电路,确保在宽光功率范围内的稳定输出。
    - 低功耗:采用单电源供电,降低了整体系统的功耗。
    - 良好的兼容性:支持JIS F05光纤连接器,适用于多种应用场合。

    应用案例和使用建议


    应用案例
    - 用于通信系统中的长距离光纤传输。
    - 适用于工业自动化中的信号检测。
    使用建议
    - 在使用前确保设备设计符合要求的电压、电流、功率和温度范围。
    - 尽量避免外部强光直接照射到模块上,以防止数据传输错误。
    - 在振动较大的环境中使用时,增加屏蔽,减少外部噪声的影响。

    兼容性和支持


    - 该模块支持JIS F05光纤连接器,可以轻松集成到现有的光纤通信系统中。
    - 制造商提供了详尽的技术支持和文档,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:如何正确焊接该模块?
    - 解决办法:在焊接过程中,确保焊接温度不超过260°C,且持续时间不超过10秒。焊接后彻底清除残留的焊剂,避免污染光模块表面。
    2. 问题:如何测试模块的噪声抵抗能力?
    - 解决办法:使用实际设备进行测试,检查噪声电阻是否符合预期。可以在电源线上使用简单的噪声滤波器,以降低噪声影响。
    3. 问题:如何处理设备废弃后的环保问题?
    - 解决办法:遵循当地法律法规,妥善处理废弃设备及包装材料,确保不对环境造成污染。

    总结和推荐


    综合评估
    TORX1350A(F)光接收模块具备宽工作温度范围、高可靠性、低功耗等特点,非常适合应用于通信系统、工业自动化等领域。其紧凑的设计和广泛的温度适应性使其成为许多应用场景的理想选择。
    推荐使用
    鉴于该模块的各项优异性能和广泛的应用前景,强烈推荐用户在需要高性能光纤接收模块的项目中选用TORX1350A(F)。

TORX1350A(F)参数

参数
最大传输距离 -
最大工作供电电压 5.25V
最小工作供电电压 4.75V
数据传输速率 10Mbps
光纤类型 PlasticFiber
波长 -
连接类型 F05
安装方式 通孔安装
零件状态 在售
包装方式 散装

TORX1350A(F)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TORX1350A(F)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 光纤收发器 TOSHIBA TORX1350A(F) TORX1350A(F)数据手册
