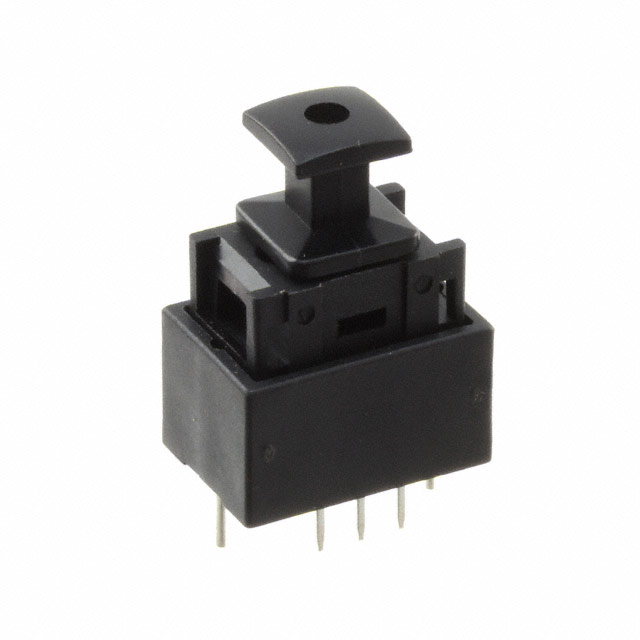

TORX1353(V,F)

产品分类: 光纤收发器
厂牌: TOSHIBA
产品描述: 4.75V 5.25V PlasticFiber 500Kbps F05 通孔安装 15.4mm*10.5mm*13.5mm
供应商型号: SCE-TORX1353
供应商: 海外现货
标准整包数: 1
TOSHIBA 光纤收发器 TORX1353(V,F)

TORX1353(V,F)概述

    TORX1353(V,F) 光接收模块技术手册

    产品简介


    TORX1353(V,F) 是一款通用光接收模块,适用于光纤通信系统。它支持直流至500kb/s的数据传输速率,主要用于与JIS F05光学连接器配套使用。这款光接收模块内置ATC(自动阈值控制)电路,提供低功耗操作模式,适合广泛的应用场景。

    技术参数


    以下是TORX1353(V,F)的主要技术参数:
    - 数据速率:直流至500kb/s(NRZ编码)
    - 传输距离:0.2米至10米(使用TOTX1353(V,F)和APF)
    - 接口类型:CMOS接口
    - 存储温度范围:-40°C 至 95°C
    - 操作温度范围:-40°C 至 85°C
    - 供电电压范围:4.75V 至 5.25V
    - 高电平输出电流:-0.8mA
    - 低电平输出电流:0.8mA
    - 最大接收功率:-11dBm
    - 最小接收功率:-23.5dBm
    - 活动状态电流消耗:1.5mA(最大)
    - 备用状态电流消耗:30μA(最大)

    产品特点和优势


    TORX1353(V,F)具有以下特点和优势:
    1. 自动阈值控制:内置ATC电路,确保信号接收时的稳定性。
    2. 低功耗设计:在活动状态下电流消耗为1.5mA,在备用状态下仅为30μA,有效延长电池寿命。
    3. 宽工作温度范围:能够在极端温度环境下稳定工作。
    4. 高可靠性:采用树脂封装结构,具有良好的抗震和抗冲击能力。

    应用案例和使用建议


    TORX1353(V,F)可应用于多种光通信场景,例如短距离光纤传输、工业自动化控制系统等。在实际应用中,用户应遵循以下建议以获得最佳效果:
    1. 正确选择连接器:务必使用JIS F05类型的光纤连接器,以保证信号传输的稳定性。
    2. 避免强光干扰:不要直接对准光模块发射强光或闪光,以免影响数据传输。
    3. 环境防护:在不使用时,应装上保护帽以防止灰尘进入并保持清洁。

    兼容性和支持


    TORX1353(V,F)与TOTX1353(V,F)和APF适配器兼容。厂商提供了详细的技术支持和维护信息,用户可以随时联系销售代表获取更多帮助。

    常见问题与解决方案


    根据手册中的常见问题和解决方案,以下是几个用户可能遇到的问题及解决办法:
    1. 信号不稳定:检查连接器是否连接良好,并确认没有强光直射。
    2. 电流消耗过高:确认供电电压是否符合要求,确保未超出绝对最大额定值。
    3. 无法正常启动:检查焊接条件是否满足要求,确保焊接温度不超过260°C,时间不超过10秒。

    总结和推荐


    综上所述,TORX1353(V,F)是一款高性能、低功耗的光接收模块,非常适合于短距离光纤通信应用。其出色的可靠性和广泛的适用范围使其在市场上具有很高的竞争力。我们强烈推荐用户在短距离光纤通信项目中考虑使用这款产品。

TORX1353(V,F)参数

参数
波长 -
连接类型 F05
最大传输距离 -
最大工作供电电压 5.25V
最小工作供电电压 4.75V
数据传输速率 500Kbps
光纤类型 PlasticFiber
长*宽*高 15.4mm*10.5mm*13.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

TORX1353(V,F)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TORX1353(V,F)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 光纤收发器 TOSHIBA TORX1353(V,F) TORX1353(V,F)数据手册

TORX1353(V,F)封装设计

查看详情并下载
Symbol
Footprint
3D Model
