TK10A60W5,S5VX(M

产品分类: 其他电源管理芯片
厂牌: TOSHIBA

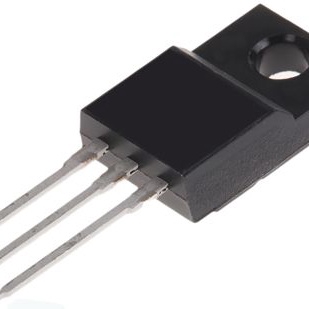

产品描述: Toshiba N沟道增强型MOS管 TK系列, Vds=600 V, 9.7 A, TO-220SIS封装, 通孔安装, 3引脚
供应商型号: 4172990
供应商: 海外现货
标准整包数: 1
TOSHIBA 其他电源管理芯片 TK10A60W5,S5VX(M

TK10A60W5,S5VX(M概述

    TK10A60W5 MOSFET 技术手册

    1. 产品简介


    TK10A60W5 是一种N沟道硅基MOSFET(DTMOS),由东芝半导体公司于2013年6月开始商业化生产。这种电子元器件广泛应用于开关电压调节器等电力转换和控制应用中。

    2. 技术参数


    TK10A60W5 的主要技术参数如下表所示:
    | 参数 | 值 | 单位 |
    |
    | 最大漏源电压 | 600 | V |
    | 最大栅源电压 | ±30 | V |
    | 漏极电流(连续) | 9.7 | A |
    | 漏极电流(脉冲) | 38.8 | A |
    | 功耗 | 30 | W |
    | 单脉冲雪崩能量 | 134 | mJ |
    | 雪崩电流 | 2.5 | A |
    | 反向漏极电流(连续) | 9.7 | A |
    | 反向漏极电流(脉冲) | 38.8 | A |
    | 结温 | 150 | °C |
    | 存储温度 | -55至150 | °C |
    | 隔离电压(RMS) | 2000 | V |

    3. 产品特点和优势


    - 快速反向恢复时间:典型值为85纳秒(ns),使得开关速度更快。
    - 低导通电阻:典型值为0.35欧姆(Ω),有助于提高效率并降低功耗。
    - 易控制的栅极开关:使得电路设计更加简便。
    - 增强模式:阈值电压在3至4.5伏之间,适用于多种应用。

    4. 应用案例和使用建议


    - 开关电压调节器:作为开关电源的重要组成部分,TK10A60W5在调节输出电压方面表现出色。
    - 实际使用场景:在需要高能效和快速响应的应用中,如服务器电源、通信设备和工业控制系统。
    - 使用建议:确保散热良好,避免过载使用;遵循制造商的可靠性指导手册进行设计。

    5. 兼容性和支持


    - 封装:TO-220SIS 封装,引脚排列为:1. 栅极;2. 漏极;3. 源极。
    - 兼容性:广泛兼容标准的电路板设计和现有系统,易于集成。
    - 支持和维护:请参考东芝半导体的可靠性手册和具体数据报告以获得技术支持。

    6. 常见问题与解决方案


    - Q1: 过高的漏极电流会导致什么问题?
    - A1: 过高的漏极电流可能导致设备过热甚至损坏。应根据额定电流合理设计电路,避免长时间过载运行。
    - Q2: 如何避免静电放电损伤?
    - A2: 在处理过程中应采取适当的防静电措施,例如使用防静电手环或在防静电环境下操作。

    7. 总结和推荐


    TK10A60W5 MOSFET凭借其高效能、高可靠性及易用性,适用于多种电力转换和控制应用。其快速反向恢复时间和低导通电阻使其在众多同类产品中脱颖而出。总体来说,我们强烈推荐使用这款MOSFET,特别是在需要高效能和可靠性的应用环境中。

TK10A60W5,S5VX(M参数

参数
最小工作供电电压 -
最大工作供电电压 -
长*宽*高 10mm(长度)
通用封装 TO-220SIS
安装方式 通孔安装

TK10A60W5,S5VX(M厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TK10A60W5,S5VX(M数据手册

厂牌 PDF简要描述 下载
TOSHIBA 其他电源管理芯片 TOSHIBA TK10A60W5,S5VX(M TK10A60W5,S5VX(M数据手册

TK10A60W5,S5VX(M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.1876
10+ ¥ 8.2602
100+ ¥ 7.5719
500+ ¥ 7.5719
1000+ ¥ 7.4342
5000+ ¥ 7.4342
库存: 806
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.18
