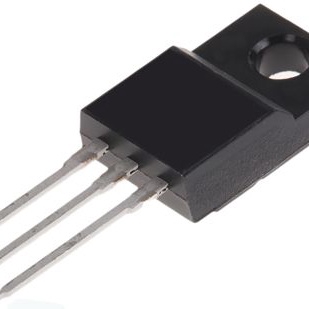

TK100A10N1,S4X(S

产品分类: 其他电源管理芯片
厂牌: TOSHIBA
产品描述: Toshiba N沟道增强型MOSFET管 TK系列, Vds=100 V, 207 A, TO-220SIS封装, 通孔安装, 3引脚
供应商型号: AV-E-TK100A10N1,S4X(S
供应商: Avnet
标准整包数: 50
TOSHIBA 其他电源管理芯片 TK100A10N1,S4X(S

TK100A10N1,S4X(S概述

    # TK100A10N1 MOSFET 技术手册解析

    产品简介


    TK100A10N1 是一款 N 沟道增强型 MOSFET(U-MOS-H 技术),适用于各种电源管理及开关电路的应用。它采用了先进的半导体工艺技术,具有超低导通电阻(RDS(ON))和高可靠性。产品主要应用于开关电压调节器及其他需要高效功率转换的场景。

    技术参数


    1. 绝对最大额定值
    | 参数 | 符号 | 额定值 | 单位 | 备注 |

    | 漏源电压 | VDSS | 100 | V | 工作电压上限 |
    | 栅源电压 | VGSS | ±20 | V | 额定栅极耐压 |
    | 漏极电流(连续) | ID | 207 | A | 标准工作电流 |
    | 漏极电流(脉冲) | IDP | 362 | A | 瞬态脉冲电流能力 |
    | 功率耗散 | PD | 45 | W | 最大功耗 |
    | 单脉冲雪崩能量 | EAS | 222 | mJ | 雪崩击穿能量 |
    | 额定结温 | Tch | 150 | °C | 最大结温 |
    2. 热阻
    | 参数 | 符号 | 最大值 | 单位 | 备注 |

    | 结至外壳热阻 | Rth(ch-c) | 2.77 | °C/W | 材料热阻 |
    | 结至环境热阻 | Rth(ch-a) | 62.5 | °C/W | 环境散热能力 |
    3. 静态电气特性
    | 参数 | 符号 | 典型值 | 单位 | 备注 |

    | 栅漏泄漏电流 | IGSS | 0.1 | µA | 极小漏电流 |
    | 关断漏电流 | IDSS | 10 | µA | 最大关断漏电流 |
    | 击穿电压 | V(BR)DSS | 100 | V | 最大击穿电压 |
    | 导通电阻 | RDS(ON) | 3.1 | mΩ | 在 VGS=10V 下测量 |
    4. 动态特性
    | 参数 | 符号 | 典型值 | 单位 | 备注 |

    | 输入电容 | Ciss | 8800 | pF | 栅极输入电容 |
    | 输出电容 | Coss | 1500 | pF | 源极输出电容 |
    | 门限电压 | Vth | 3.1 | V | 门限阈值 |

    产品特点和优势


    1. 超低导通电阻:RDS(ON)=3.1 mΩ(典型值),显著降低功耗并提高效率。
    2. 高可靠性:在高温高电压条件下仍能保持稳定运行。
    3. 增强模式设计:易于驱动,适用广泛,如开关电压调节器等。
    4. 快速开关时间:典型上升时间为 32 ns,适合高频开关应用。
    5. 高击穿电压:可达 100V,适合高压工作场景。

    应用案例和使用建议


    应用场景:
    1. 开关电压调节器:利用其低导通电阻和快速开关特性实现高效电压转换。
    2. 电池充电管理:提供高效的能量传输路径,减少发热。
    3. 工业控制设备:用于驱动马达或继电器。
    使用建议:
    1. 在高功率场景下注意散热,避免温度过高。
    2. 避免在脉冲电流超过额定值时长时间运行。
    3. 建议选用低噪声电路设计以优化性能。

    兼容性和支持


    1. 兼容性:与主流电路板设计兼容,可直接替换同型号产品。
    2. 支持服务:Toshiba 提供详尽的技术文档和售后支持,确保用户使用无忧。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 改善散热设计,增加外置风扇或散热片。 |
    | 开关时间过长 | 检查电路设计,优化门极驱动电阻值。 |
    | 击穿电压不足 | 更换额定电压更高的 MOSFET。 |

    总结和推荐


    TK100A10N1 是一款高性能的 N 沟道 MOSFET,以其卓越的低导通电阻、高可靠性和快速开关特性脱颖而出。它特别适合用于开关电源和电池管理系统中,是高效率电源转换的理想选择。尽管产品本身功能强大且易于使用,但用户仍需注意散热和电压保护,以确保长期稳定性。总体而言,强烈推荐此产品给需要高效功率转换的工程师和设计师。
    最终评分:★★★★★

TK100A10N1,S4X(S参数

参数
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 10mm(长度)
通用封装 TO-220SIS
安装方式 通孔安装
