ICE3BR4765JG

产品分类: 其他电源管理芯片
产品描述: Infineon SMPS 控制器, 电压控制器, 1输出, 16引脚, 最大输入电压 25 V
供应商型号: 726-ICE3BR4765JG
供应商: Mouser
标准整包数: 1

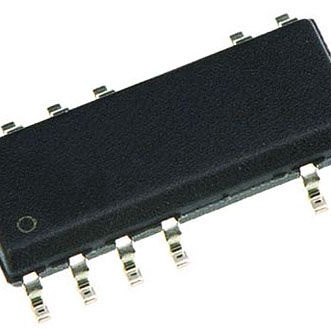

INFINEON TECHNOLOGIES 其他电源管理芯片 ICE3BR4765JG

ICE3BR4765JG概述


    产品简介


    产品名称:ICE3BR4765JG
    产品类型:固定频率CoolSET™电源控制器
    主要功能:
    - 支持主动突发模式,实现最低待机功率 <50 mW
    - 内置过载、过温及过压保护
    - 频率抖动,减少电磁干扰(EMI)
    - 软启动功能
    - 精确峰值电流限制
    - 适用于适配器/充电器、蓝光/DVD播放器、机顶盒、数字相框等应用
    应用领域:
    - 家用电器如服务器、PC、打印机、电视、家庭影院/音响系统、白色家电等辅助电源

    技术参数


    主要技术参数:
    - 工作电压:650V
    - 开关频率:65 kHz(±2.6kHz)
    - 最大占空比:75%
    - 峰值电流限制阈值:0.96 V至1.10 V(典型值为1.03 V)
    - 最大输入功率:16.5 W(24 W)@ Ta=50°C, Tj=125°C
    - 启动电阻漏电流:0.2 µA至50 µA
    - 极限温度范围:-40°C 至 150°C

    产品特点和优势


    独特功能:
    - 主动突发模式显著提高轻负载条件下的效率
    - 自动重启保护,确保系统安全稳定运行
    - 频率抖动功能有效降低电磁干扰
    - 可通过外部电容调整延时窗口,提高负载突变响应能力
    市场竞争力:
    - 在适配器/充电器和消费类电子产品中的广泛应用,特别是在要求低功耗和高效能的场景下表现卓越
    - 采用BiCMOS技术,提升设计灵活性,工作电压范围扩大至25V

    应用案例和使用建议


    应用案例:
    - 典型应用于DVD播放器、蓝光播放器、机顶盒等消费类电子产品中
    - 作为辅助电源控制单元,在服务器、PC等设备中提供高效稳定的电力供应
    使用建议:
    - 在高负载应用中,可通过外接电容增加BLANKING窗口时间
    - 在启动电路设计中,需确保所有高压迹线之间有足够的间距以避免电弧现象
    - 建议在靠近控制器接地的地方放置滤波电容器,以减少切换噪声耦合到控制器

    兼容性和支持


    兼容性:
    - 与市面上常见的适配器/充电器和消费类电子产品高度兼容
    - 可根据具体应用需求进行硬件扩展和配置调整
    支持与维护:
    - 推荐与Infineon公司合作,获取官方的技术支持和维护服务
    - 产品文档详细介绍了PCB布局指南,有助于用户实现高效稳定的电源控制

    常见问题与解决方案


    常见问题与解决方案:
    1. 问题:产品在轻负载条件下无法进入主动突发模式?
    - 解决方案:检查外部启动电阻值是否合适,必要时调整为更低阻值。
    2. 问题:过压保护频繁触发?
    - 解决方案:确认供电电压范围是否超出规范,如超过则需加入额外保护措施。
    3. 问题:启动过程缓慢?
    - 解决方案:确认内部软启动时间设置正确,如不正常可尝试调节外部电容值。

    总结和推荐


    综合评估:
    - ICE3BR4765JG以其独特的主动突发模式和频率抖动技术,在轻负载条件下具有出色的性能表现
    - 高集成度的设计减少了外部组件数量,简化了电路设计
    - 强大的保护机制提高了系统的可靠性和安全性
    推荐:
    - 该产品非常适合对转换效率和稳定性有较高要求的应用场合,尤其是在消费类电子产品中有着广泛的应用前景
    - 推荐用户详细了解产品手册,并结合具体应用需求选择合适的参数配置。

ICE3BR4765JG参数

参数
最小工作供电电压 -
最大工作供电电压 -
长*宽*高 10mm*4mm*1.5mm
通用封装 DSO
安装方式 黏合安装
包装方式 卷带包装

ICE3BR4765JG厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ICE3BR4765JG数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他电源管理芯片 INFINEON TECHNOLOGIES ICE3BR4765JG ICE3BR4765JG数据手册

ICE3BR4765JG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.266 ¥ 27.5977
10+ $ 2.116 ¥ 17.8802
25+ $ 1.837 ¥ 15.5227
100+ $ 1.5228 ¥ 12.8677
250+ $ 1.4364 ¥ 12.1376
500+ $ 1.2528 ¥ 10.5862
1000+ $ 1.0649 ¥ 8.9982
2500+ $ 0.9534 ¥ 8.0562
5000+ $ 0.9272 ¥ 7.8344
库存: 2231
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.59
直接购买
加入购物车
