XCSA503

产品分类: 钥匙锁开关
产品描述:
供应商型号: XCSA503
供应商: TME
标准整包数: 1

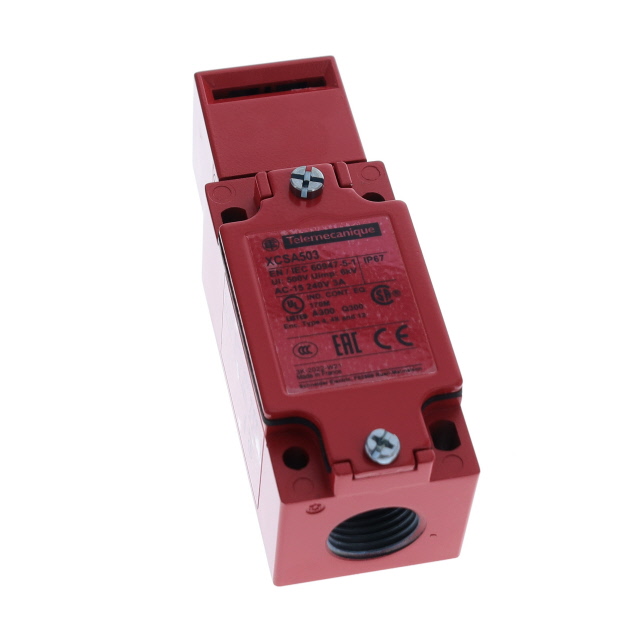

TELEMECANIQUE SENSORS 钥匙锁开关 XCSA503

XCSA503概述

    安全开关 XCSA503 技术手册

    产品简介


    安全开关XCSA503是Telemecanique公司生产的一款工业用安全开关,主要用于保护机械设备及操作人员的安全。这款开关具备金属外壳设计,拥有1个常闭(NC)和2个常开(NO)触点,其断开速度为慢速断开,适用于工业自动化控制系统、机器安全门、防护罩以及其他需要高安全级别的应用场合。

    技术参数


    - 设计类型: 安全开关
    - 型号: XCSA503
    - 材质: 金属(Zamak)
    - 触点类型和组成: 1 NC + 2 NO
    - 接触操作: 慢速断开,断开前接通
    - 电缆入口: 1个入口,适合1/2" NPT螺纹
    - 电气连接: 接线端子,适用电缆截面积:1 x 0.5 mm² 至 2 x 1.5 mm²
    - 额定电流:
    - 交流120V时,6A,AC-15,A300,符合IEC 60947-5-1
    - 交流240V时,3A,AC-15,A300,符合IEC 60947-5-1
    - 直流125V时,0.55A,DC-13,Q300,符合IEC 60947-5-1
    - 直流250V时,0.27A,DC-13,Q300,符合IEC 60947-5-1
    - 绝缘电压: 300V(UL 508),500V(IEC 60947-1),300V(CSA C22.2 No 14)
    - 冲击电压: 6kV(IEC 60947-5-1)
    - 短路保护: 10A,熔丝类型gG(gl)
    - 最小动作速度: 0.01 m/s
    - 最大动作速度: 0.5 m/s
    - 最小启动力: 20N
    - 最高操作速率: 10次/分钟,适用于最大耐久性

    产品特点和优势


    - 高安全性: 符合ISO 13849-1标准,可以达到安全级别PL=e和SIL 3。
    - 耐用性: 机械寿命可达100万次。
    - 环境适应性: 能够在-25°C至70°C的环境中正常工作,存储温度范围为-40°C至70°C。
    - 高防护等级: IP67防护等级,符合EN/IEC 60529和EN/IEC 60947-5-1标准,确保产品在恶劣环境下仍能稳定运行。

    应用案例和使用建议


    - 应用场景: 本产品广泛应用于自动化生产线的安全控制,如机械设备的安全门、防护罩等,确保在危险情况下及时停机以保护人员和设备安全。
    - 使用建议: 为确保最佳性能,建议安装时保证足够的操作空间,避免外部振动和冲击影响;同时,在接线时注意正确区分输入输出线,并确保连接稳固,避免松动导致安全隐患。

    兼容性和支持


    - 兼容性: XCSA503开关可与其他标准电气元件配合使用,例如与其他安全控制设备一起集成于复杂控制系统中。
    - 厂商支持: 产品提供18个月质保服务,用户可通过官方渠道获取技术支持、维修和替换服务。

    常见问题与解决方案


    1. 问题: 开关频繁误动作。
    - 解决方案: 检查是否有外部干扰因素,如电磁干扰或振动,调整安装位置以减少干扰。
    2. 问题: 开关动作迟缓。
    - 解决方案: 确认电源电压和电流是否符合要求,检查触点是否积尘或氧化。
    3. 问题: 开关无法正常闭合。
    - 解决方案: 检查接线是否正确无误,查看触点是否损坏,如有必要更换新的触点组件。

    总结和推荐


    总体而言,安全开关XCSA503是一款具备高安全性和可靠性的工业级产品,特别适用于对安全性要求较高的应用环境。无论是从性能指标还是从市场竞争力来看,这款产品都表现出色。因此,对于需要在高风险环境中保障人员安全的场合,我们强烈推荐使用Telemecanique XCSA503安全开关。

XCSA503参数

参数
包装方式 盒装

XCSA503厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XCSA503数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 钥匙锁开关 TELEMECANIQUE SENSORS XCSA503 XCSA503数据手册

XCSA503封装设计

查看详情并下载
Symbol
Footprint
3D Model
