首页  >  产品百科  >  ATL-1Z130835S70NMT

ATL-1Z130835S70NMT

产品分类:
厂牌: ABRACON
产品描述:
供应商型号: 815-AT1Z130835S70NMT
供应商: Mouser
标准整包数: 1
ABRACON  ATL-1Z130835S70NMT

ATL-1Z130835S70NMT概述

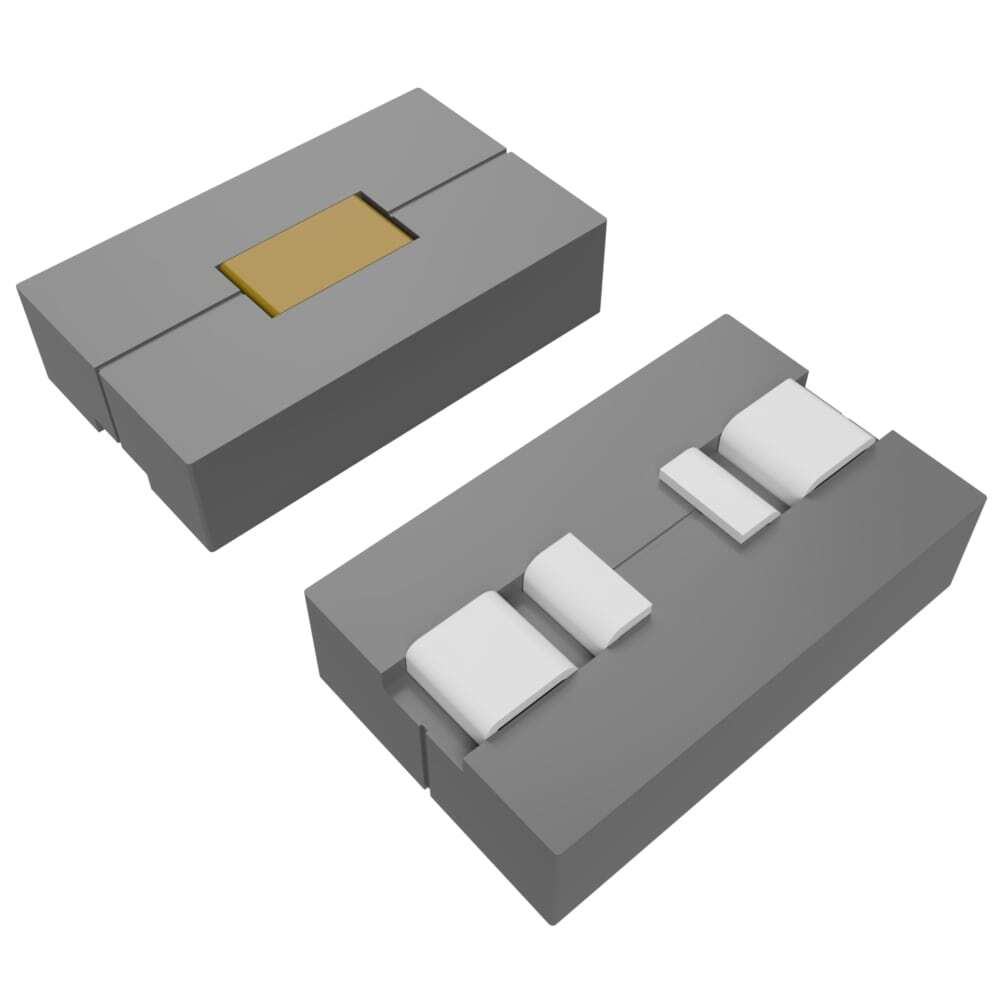

    低轮廓TLVR电感器——ATL-1Z130835S

    产品简介


    ABRACON公司推出的低轮廓TLVR电感器(型号为ATL-1Z130835S)是一款专为现代电子产品设计的小型高效电感器。这款电感器采用细长且低轮廓的设计,特别适用于空间受限的应用场景。其主要功能包括电压调节模块(VRM)、多相电源分配架构、高功率图形卡、服务器/刀片服务器应用、高速交换机以及数据中心存储应用等。通过高饱和电流、低损耗、小直流电阻(DCR)和宽开关频率等特点,它能够有效提高系统的稳定性和效率。

    技术参数


    以下是ATL-1Z130835S的主要技术规格和性能参数:
    - 尺寸:13.0 x 8.0 x 3.5 mm
    - 工作温度范围:-40°C 至 +125°C
    - 存储条件:-40°C 至 +125°C(板上),-10°C 至 +40°C(包装),相对湿度 <70%
    - 额定工作电压:50VDC
    - 热特性:
    - 自谐振频率(SRF):≥120 MHz
    - 饱和电流(Isat):根据不同型号,最大值分别为70A(ATL-1Z130835S70NM)、55A(ATL-1Z130835SR10M)和30A(ATL-1Z130835SR15M)
    - 温度升高电流(Irms):在40°C温升时的最大值分别为40A(ATL-1Z130835S70NM)、30A(ATL-1Z130835SR10M)和20A(ATL-1Z130835SR15M)
    - 直流电阻(DCR):±10% 的公差
    - 耦合系数:0.18至0.95不等
    - 兼容性:符合RoHS标准和RoHS II标准

    产品特点和优势


    - 高饱和电流:可以承载较大的直流电流而不发生饱和。
    - 高电流:适合需要处理大电流的应用场景。
    - 低损耗和小直流电阻:提高系统效率并减少功耗。
    - 宽开关频率:适用范围广,灵活性高。
    - 小而紧凑的设计:节省空间,适应多种设备的需求。
    - 低轮廓:适用于高度受限的空间。

    应用案例和使用建议


    ATL-1Z130835S可广泛应用于多种现代电子设备,如电压调节模块(VRM)、多相电源分配架构、高功率图形卡、服务器/刀片服务器应用、高速交换机和数据中心存储设备。以下是一些具体应用建议:
    - 电压调节模块:利用其高电流能力和低损耗特性,确保电压输出的稳定性。
    - 多相电源分配架构:通过精确的电流控制和低发热,提升电源分配效率。
    - 高功率图形卡:应对大电流需求,提高图形处理性能。
    - 服务器/刀片服务器:紧凑设计配合高电流能力,适应密集部署环境。
    - 高速交换机:保持低损耗和高饱和电流,保障数据传输速率。
    - 数据中心存储设备:结合紧凑设计和高效率,适应高密度存储需求。

    兼容性和支持


    ATL-1Z130835S完全符合RoHS标准和RoHS II标准,并具备II级湿气敏感度(MSL Level = 2)。在应用过程中,该电感器可以轻松与其他电子元件和设备兼容,同时ABRACON公司也提供了详尽的技术支持文档和咨询服务,帮助客户更好地了解和使用产品。

    常见问题与解决方案


    根据技术手册中的描述,一些常见的用户问题及其解决方案如下:
    - 问题:温度升高导致电感器失效。
    - 解决方案:合理规划电路布局,确保良好的散热效果,同时使用适当的散热材料。

    - 问题:电流过大导致电感器损坏。
    - 解决方案:在选择电感器时,务必参照手册中的饱和电流和温度升高电流指标,并选择合适的型号以避免过载。

    - 问题:安装时出现接触不良。
    - 解决方案:严格按照焊接工艺要求进行操作,并确保焊点质量,必要时可以增加助焊剂的使用量。

    总结和推荐


    综上所述,ATL-1Z130835S是一款性能卓越的低轮廓TLVR电感器,适用于各种高要求的应用场合。其高饱和电流、低损耗、小直流电阻和宽开关频率等特性使其在市场上具有显著的竞争优势。我们强烈推荐在对性能和尺寸有较高要求的项目中使用这款电感器。如有更多疑问或需要进一步技术支持,欢迎随时联系ABRACON公司。

ATL-1Z130835S70NMT参数

参数
包装方式 卷带包装

ATL-1Z130835S70NMT厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ATL-1Z130835S70NMT数据手册

厂牌 PDF简要描述 下载
ABRACON ABRACON ATL-1Z130835S70NMT ATL-1Z130835S70NMT数据手册

ATL-1Z130835S70NMT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.3925 ¥ 28.6666
10+ $ 2.8405 ¥ 22.9587
100+ $ 1.9116 ¥ 16.153
250+ $ 1.8468 ¥ 15.6055
500+ $ 1.7388 ¥ 14.6929
1000+ $ 1.6275 ¥ 13.7524
2000+ $ 1.575 ¥ 13.3088
5000+ $ 1.491 ¥ 12.599
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.66
直接购买
加入购物车
