74270022

产品分类:
厂牌: WURTH

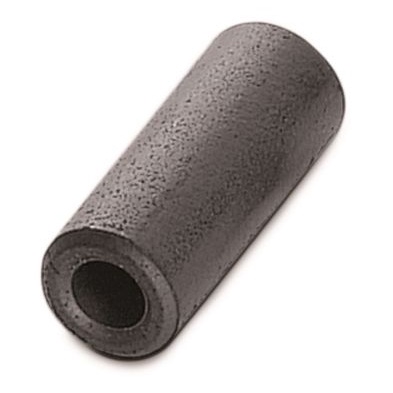

产品描述: Wurth Elektronik 轴向EMI抑制 铁氧体磁珠, 6 x 4 x 10mm
供应商型号: 74270022
供应商: 国内现货
标准整包数: 10
WURTH  74270022

74270022概述


    产品简介


    WE-SAFB小尺寸EMI抑制滤波器是一款专为通用电子设备设计的小型EMI抑制滤波器。它主要用于减少电磁干扰(EMI),确保设备能够稳定运行。本产品适用于各种消费电子产品、通信设备及一般工业设备等领域,但不适合在安全标准要求极高的环境中使用。

    技术参数


    - 尺寸规格:
    - 长度:10.0 mm
    - 宽度:4.0 mm
    - 高度:6.0 mm
    - 缩放比例:2:1
    - 适用电缆直径:
    - 最大值:3.45 mm
    - 电气特性:
    - 阻抗 @ 25 MHz(单圈):35 Ω ±25%
    - 阻抗 @ 100 MHz(单圈):59 Ω ±25%
    - 存储温度范围:
    - 原包装下:-20 °C 至 +60 °C
    - 工作温度范围:
    - -25 °C 至 +105 °C
    - 测试条件:
    - 环境温度:+20°C
    - 湿度:33%RH

    产品特点和优势


    1. 高性能:在高频环境下具有良好的阻抗特性,可有效抑制电磁干扰。
    2. 小巧设计:体积小巧,易于安装,适合空间受限的应用环境。
    3. 宽泛的工作温度范围:能够在较宽的温度范围内保持稳定的性能表现。
    4. 可靠性高:经过严格的质量控制和测试,确保长期可靠的使用。

    应用案例和使用建议


    应用场景:
    - 消费类电子设备
    - 通信设备
    - 工业自动化设备
    使用建议:
    1. 环境选择:确保设备工作在规定的温度范围内。
    2. 电缆选择:选用直径不超过3.45 mm的电缆,以保证最佳性能。
    3. 安装方式:建议采用合适的安装固定方式,避免机械冲击导致损坏。

    兼容性和支持


    - 兼容性:该产品与其他电子元器件和设备具有较好的兼容性。
    - 技术支持:制造商提供全面的技术支持和维护服务,确保用户在使用过程中遇到问题时能够及时得到帮助。

    常见问题与解决方案


    1. 问题:产品阻抗不达标
    解决方案:检查电缆直径是否超出规定范围,重新测试。
    2. 问题:工作温度范围外使用
    解决方案:更换适合工作温度范围的产品型号。
    3. 问题:设备未达到预期性能
    解决方案:确保正确安装并遵循制造商的指导手册操作。

    总结和推荐


    总结:
    - 优点:高性能、小巧设计、可靠稳定。
    - 应用场景:适合消费类电子设备、通信设备和工业自动化设备。
    - 适用限制:不适合在需要极高安全标准的场合使用。
    推荐:
    鉴于该产品的出色性能和广泛的应用范围,强烈推荐使用。不过在选择产品前,建议详细了解产品的技术规格和适用范围,以确保其符合具体应用需求。

74270022参数

参数
长*宽*高 6mm*4mm*10mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装

74270022厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74270022数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 74270022 74270022数据手册

74270022封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 6.1976
50+ ¥ 5.6058
100+ ¥ 5.2501
200+ ¥ 4.9693
500+ ¥ 3.3069
库存: 280
起订量: 90 增量: 0
交货地:
最小起订量为:50
合计: ¥ 280.29
