174419-026

产品分类:
产品描述: 德昌电机 直动式电磁阀, 13.8 V 直流电源, 拉力作用
供应商型号: 1736449
供应商: 海外现货
标准整包数: 1

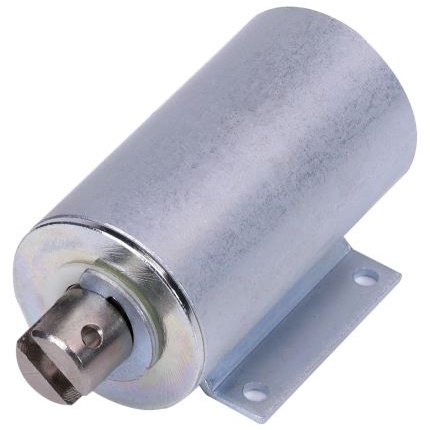

JOHNSON ELECTRIC/香港德昌电机  174419-026

174419-026概述

    Ledex® Size 125 Pull Tubular Solenoids 技术手册解析

    产品简介


    Ledex® Size 125 Pull Tubular Solenoids(1-1/4" Dia. x 2-1/4")是一款尺寸为1.25英寸直径和2.25英寸长度的直线型推拉式电磁铁。它具有强大的拉力和多种电气参数配置选项,适用于各种自动化控制、机械设备和工业控制系统中。通过不同的电压和电流配置,可以实现从低功耗到高功率的不同应用需求。

    技术参数


    以下是Ledex® Size 125 Pull Tubular Solenoids的技术参数列表:
    - 额定功率: 最大连续功率为13W(100% 功率周期)至130W(10% 功率周期)
    - 最大脉冲时间:
    - 连续脉冲:最多18秒(10% 功率周期)
    - 单次脉冲:最多45秒(10% 功率周期)
    - 线圈电阻: 在不同线径下有不同的电阻值,范围从3.52Ω到214Ω(精度±5%)
    - 击打力: 20°C时为9磅(40.0牛顿)
    - 重量: 总重10.41盎司(295克),推杆重量1.87盎司(53.2克)
    - 环境适应性: 额定操作温度为20°C,建议最小散热面积为5英寸×5英寸×1/8英寸的铝板以确保正常运行
    - 击打速度: 在空载情况下,每毫米行程约需20毫秒
    - 线圈线径选择: 提供多种线径(23至33号AWG),具体参数可参考性能图表
    - 插头类型: 采用标准22AWG PVC绝缘导线

    产品特点和优势


    1. 强大的击打力: 9磅(40.0牛顿)的击打力使其能够应用于需要强大推动力的场合。
    2. 多功能性: 通过不同的线圈电阻配置,可以在13W至130W范围内灵活调整输出功率。
    3. 优良的热稳定性: 适合在较高频率下工作的应用,保证长时间稳定运行。
    4. 易于集成: 标准接口方便安装和集成,减少安装时间和成本。

    应用案例和使用建议


    此款电磁铁非常适合用于需要强力驱动的应用场景,例如自动门、工厂设备、阀门控制和机械臂。在实际使用中,建议用户根据应用场景合理选择线圈电阻配置,并确保良好的散热环境,避免因过热导致故障。此外,建议在长期工作中监控其温度和运行状态,以保持最佳性能。

    兼容性和支持


    Ledex® Size 125 Pull Tubular Solenoids设计时充分考虑了与其他设备的兼容性,提供多种线径选择和标准接口,便于安装和连接。此外,制造商提供了详尽的产品支持和服务,包括产品文档、常见问题解答以及技术咨询,确保用户能够顺利进行安装和维护。

    常见问题与解决方案


    - 问题: 设备启动时电磁铁未响应。
    - 解决方案: 检查电源电压是否正确,确认线圈电阻与电压匹配;检查接线是否松动或断开。
    - 问题: 使用过程中发现电磁铁过热。
    - 解决方案: 确保设备有足够的散热空间,如采用更大的散热片或强制通风;降低负载频率或重新评估所需的功率等级。

    总结和推荐


    Ledex® Size 125 Pull Tubular Solenoids以其卓越的击打力、多样的配置选择和优良的热稳定性成为自动化设备和工业控制系统的理想选择。对于需要在高压环境下工作或需要频繁操作的应用场景来说,这款产品表现出色。因此,强烈推荐这一系列电磁铁用于需要强力和可靠性能的自动化系统。

174419-026参数

参数
长*宽*高 57.15mm(长度)

174419-026厂商介绍

Johnson Electric(德昌电机)是一家全球领先的微电机和驱动子系统供应商,成立于1959年,总部位于香港。公司主要产品包括电机、驱动器、电动执行器、传感器和控制系统等,广泛应用于汽车、工业设备、医疗设备、家用电器等多个领域。

1. 汽车领域:德昌电机为汽车提供各种电机和驱动系统,如电动助力转向系统、电动座椅调节系统、油泵电机等,帮助提高汽车性能和燃油效率。

2. 工业设备:德昌电机为工业设备提供各种电机和控制系统,如伺服电机、步进电机、直流电机等,广泛应用于机器人、自动化生产线、物流设备等。

3. 医疗设备:德昌电机为医疗设备提供各种精密电机和驱动系统,如手术机器人、CT扫描仪、呼吸机等,帮助提高医疗设备的精确度和可靠性。

4. 家用电器:德昌电机为家用电器提供各种电机和控制系统,如空调、洗衣机、冰箱等,帮助提高家电的能效和使用寿命。

德昌电机的优势在于其强大的研发能力和全球布局。公司拥有超过4000名研发人员,每年投入大量资金进行研发,以保持技术领先。同时,公司在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供定制化的解决方案。

174419-026数据手册

厂牌 PDF简要描述 下载
JOHNSON ELECTRIC/香港德昌电机 JOHNSON ELECTRIC/香港德昌电机 174419-026 174419-026数据手册

174419-026封装设计

查看详情并下载
Symbol
Footprint
3D Model
