129415-025

产品分类:

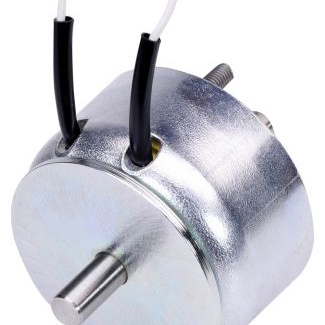

产品描述: 德昌电机 直动式电磁阀, 11.5 V 直流电源, 保持力120.1N
供应商型号: 1736443
供应商: 欧时
标准整包数: 1
JOHNSON ELECTRIC/香港德昌电机  129415-025

129415-025概述

    Ledex G11® Solenoids 技术手册

    产品简介


    Ledex G11® Solenoids 是一款线性低轮廓电磁铁,适用于需要精确控制力和行程的应用场景。这款电磁铁具有推拉动作和锥形接触面,可以实现中程位移。它的主要功能是产生和控制机械运动,广泛应用于工业自动化、机械设备、医疗设备等领域。

    技术参数


    - 最大工作周期: 100%, 50%, 25%, 10%
    - 最大连续工作时间(秒): ∞, 100, 36, 10
    - 最大单脉冲工作时间(秒): ∞, 160, 44, 13
    - 功耗(瓦特@20°C): 21, 42, 84, 210
    - 安培匝数(@20°C): 1015, 1440, 2030, 3210
    - 线径(AWG): 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33
    - 电阻(Ω): 2.70, 4.30, 6.66, 10.30, 15.70, 26.60, 38.00, 62.10, 96.10, 157.00, 241.00
    - 电压(VDC): 7.2, 9.0, 11.5, 14.0, 17.7, 23.0, 28.0, 36.0, 45.0, 57.0, 71.0
    - 额定力(磅,牛顿): 8.0 (35.6), 16.0 (71.2), 24.0 (106.8), 32.0 (142.3), 40.0 (177.9)
    - 行程(英寸,毫米): 0.100 (2.54), 0.200 (5.08), 0.300 (7.62), 0.400 (10.16), 0.500 (12.70), 0.600 (15.24)
    - 重量: 11.5 盎司 (326.0 克)
    - 保持力: 27.0 磅 (120.1 牛顿) @ 105°C
    - 尺寸: Ø1.875" x 1.035" L

    产品特点和优势


    1. 高可靠性: 长寿命设计,适用于高频操作环境。
    2. 宽范围应用: 可用于多种工作条件,适应性强。
    3. 快速响应: 具有高效的能量转换效率,能够迅速响应并提供所需力。
    4. 易于安装: 简洁的设计使其安装方便快捷。

    应用案例和使用建议


    1. 工业自动化: 在自动化生产线中作为驱动元件,实现精准控制。
    2. 医疗设备: 用于医疗器械中的精密控制,如手术设备。
    3. 机械设备: 在各种机械设备中实现定位、开关等功能。
    使用建议:
    - 选择合适的线径以满足不同的电流和功率需求。
    - 确保良好的散热,避免过热损坏。
    - 根据具体应用场景选择适合的工作周期和功耗设置。

    兼容性和支持


    该产品采用标准连接方式,可与其他标准设备兼容。Ledex公司提供详尽的技术支持和售后服务,确保客户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 问题: 设备过热
    - 解决方案: 检查散热系统是否正常工作,必要时增加外部散热装置。
    2. 问题: 力量不足
    - 解决方案: 确认所选线径是否符合要求,必要时更换更高性能的线径。
    3. 问题: 响应慢
    - 解决方案: 检查电源电压是否稳定,适当调整工作周期。

    总结和推荐


    Ledex G11® Solenoids 是一款高性能、高可靠性的电磁铁,广泛适用于工业自动化、医疗设备和机械设备等多种领域。它具备优良的性能参数和丰富的功能特点,为用户提供了广泛的选择空间。综合考虑其卓越的性能和强大的支持服务,强烈推荐此产品给需要高精度和稳定性的用户。

129415-025参数

参数
长*宽*高 26.29mm(高度)

129415-025厂商介绍

Johnson Electric(德昌电机)是一家全球领先的微电机和驱动子系统供应商,成立于1959年,总部位于香港。公司主要产品包括电机、驱动器、电动执行器、传感器和控制系统等,广泛应用于汽车、工业设备、医疗设备、家用电器等多个领域。

1. 汽车领域:德昌电机为汽车提供各种电机和驱动系统,如电动助力转向系统、电动座椅调节系统、油泵电机等,帮助提高汽车性能和燃油效率。

2. 工业设备:德昌电机为工业设备提供各种电机和控制系统,如伺服电机、步进电机、直流电机等,广泛应用于机器人、自动化生产线、物流设备等。

3. 医疗设备:德昌电机为医疗设备提供各种精密电机和驱动系统,如手术机器人、CT扫描仪、呼吸机等,帮助提高医疗设备的精确度和可靠性。

4. 家用电器:德昌电机为家用电器提供各种电机和控制系统,如空调、洗衣机、冰箱等,帮助提高家电的能效和使用寿命。

德昌电机的优势在于其强大的研发能力和全球布局。公司拥有超过4000名研发人员,每年投入大量资金进行研发,以保持技术领先。同时,公司在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供定制化的解决方案。

129415-025数据手册

厂牌 PDF简要描述 下载
JOHNSON ELECTRIC/香港德昌电机 JOHNSON ELECTRIC/香港德昌电机 129415-025 129415-025数据手册

129415-025封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 109.3544 ¥ 924.0443
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 924.04
直接购买
加入购物车
