245046030600868+

厂牌: AVX
产品描述: Center Strip Contacts,Receptacle 500μm 2 30pin 3mm,3.5mm,4mm,4.5mm 2.5mm 金 贴片安装
供应商型号: 346-245046030600868+
供应商: Mouser
标准整包数: 1

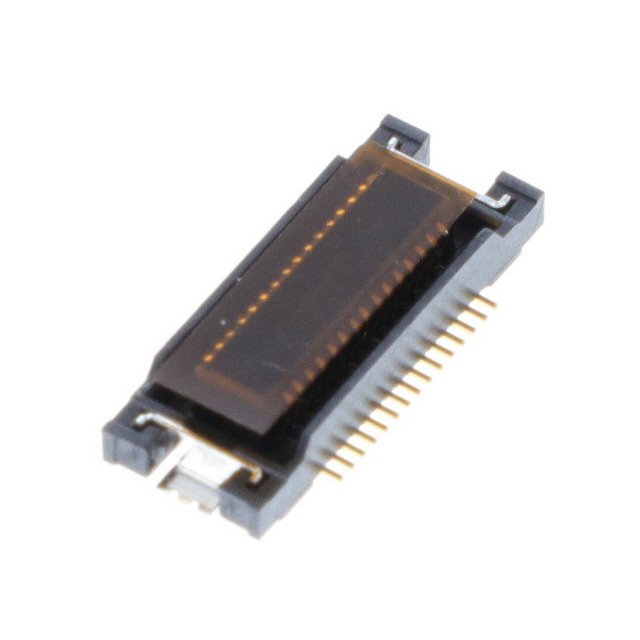

AVX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 245046030600868+

245046030600868+概述

    # 5046系列电子元器件技术手册

    产品简介


    产品概述
    5046系列是一种专为高密度安装设计的基板对基板连接器,主要用于携带型的小型电子设备,如手机、PDA及AV数字设备。此系列产品提供多种高度选择(4.5mm, 4.0mm, 3.5mm, 3.0mm),以适应不同应用场景的需求。
    主要功能
    - 高密度安装:支持小间距(0.5mm)和不同高度的选择,符合市场需求。
    - 可靠性强:设计结构确保了抗冲击能力和稳定的接触信度。
    应用领域
    - 手机和移动电话
    - PHS(个人手持系统)
    - 数字AV设备
    - 其他携带型小型电子设备

    技术参数


    尺寸规格
    - 高度范围:4.5mm, 4.0mm, 3.5mm, 3.0mm
    - 极间间距:0.5mm
    性能参数
    - 额定电流:0.4A DC/AC
    - 额定电压:50V DC/AC
    - 耐压等级:500V AC min/Vrms
    环境适应性
    - 温度范围:-25°C 至 85°C
    接触材料
    - 接触材料:铜合金
    - 绝缘材料:耐热树脂

    产品特点和优势


    特点
    1. 多样化配置:提供无吸着带/金属片、带吸着带/金属片等多种配置选项。
    2. 高可靠性:自然跌落时表现出优秀的冲击吸收能力。
    3. 优异的接触稳定性:采用波纹形接触设计,提高接触的可靠性。
    优势
    - 紧凑设计:满足设备小型化和薄型化的趋势。
    - 高性价比:低成本高性能,具有较强的市场竞争力。

    应用案例和使用建议


    应用案例
    - 手机内部布线:作为手机内部板间连接的可靠接口。
    - 便携式音响设备:作为音响设备内部组件间的连接器。
    使用建议
    - 在进行装配时,确保接触部分清洁,以保证良好的电连接。
    - 配置金属片时,注意确保金属片的位置正确,避免影响插拔操作。

    兼容性和支持


    兼容性
    - RoHS合规:符合欧盟RoHS指令,适用于全球销售。
    - 兼容其他元件:产品具有广泛的兼容性,可与市场上大多数小型设备兼容。
    支持和维护
    - 技术支持:联系销售部门确认生产和定制需求。
    - 包装和运输:产品包装为每箱1000个,以确保物流过程中的安全。

    常见问题与解决方案


    常见问题
    1. 插头损坏
    - 解决方法:检查插头是否正确安装,如损坏需更换新的插头。

    2. 连接不稳固
    - 解决方法:检查是否有异物进入接触区域,清理后重新连接。

    3. 耐压不足
    - 解决方法:确认实际使用条件符合产品规格,必要时咨询技术人员。

    总结和推荐


    综合评估
    5046系列是一款面向携带型设备设计的高密度安装连接器,具备优秀的抗冲击能力、可靠的接触性和广泛的温度适用范围。它满足了当前市场的高密度安装需求,适合用于手机、PDA等便携式电子设备。
    推荐使用
    综上所述,5046系列连接器不仅具有高效的空间利用能力和高可靠性,还能在不同的环境条件下稳定工作,非常适合应用于需要紧凑设计且高可靠性要求的场合。强烈推荐给那些寻找高性能、高可靠性的电子元件的设计师和制造商。

245046030600868+参数

参数
间距 500μm
排数 2
触头镀层
板上高度 2.5mm
针脚数 30pin
接合堆叠高度 3mm,3.5mm,4mm,4.5mm
触头镀层厚度 -
类型 Center Strip Contacts,Receptacle
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

245046030600868+厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

245046030600868+数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 阵列/边缘型/夹层式(板对板) AVX 245046030600868+ 245046030600868+数据手册

245046030600868+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5985 ¥ 13.5073
10+ $ 1.3455 ¥ 11.3695
100+ $ 1.0584 ¥ 8.9435
500+ $ 0.8888 ¥ 7.5107
1000+ $ 0.824 ¥ 6.9631
2000+ $ 0.6741 ¥ 5.6961
5000+ $ 0.6458 ¥ 5.4566
10000+ $ 0.6174 ¥ 5.217
库存: 2967
