B43547A5157M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 150μF 450V ±20% 500mΩ@ 100Hz 8000h@ 105°C 1.12A@ 100Hz 卡入式安装,按扣安装,通孔安装 25mm*40mm*42mm
供应商型号: 495-75834-ND
供应商: Digi-Key
标准整包数: 1

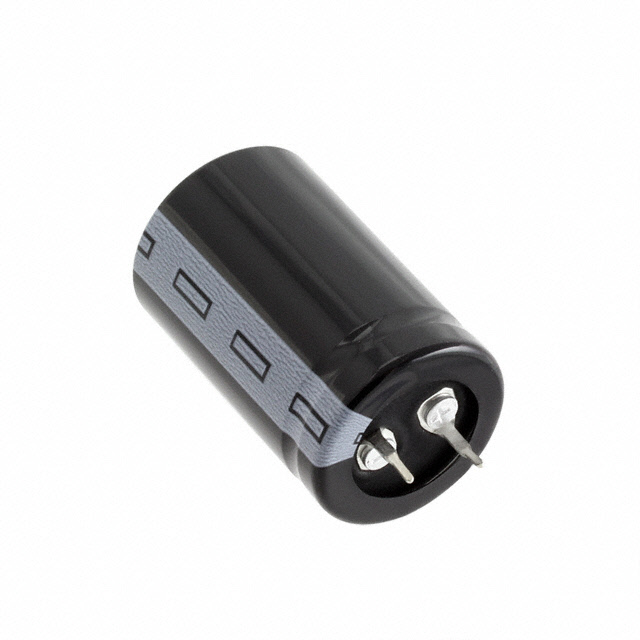

TDK 铝电解电容 B43547A5157M000

B43547A5157M000概述

    铝电解电容器技术手册

    1. 产品简介


    产品类型:铝电解电容器
    主要功能:提供稳定的直流电能存储及过滤交流电纹波能力,具有高可靠性、长寿命等特点。
    应用领域:广泛应用于伺服驱动器、频率转换器、太阳能逆变器、不间断电源、专业电源系统以及医疗设备等领域。

    2. 技术参数


    - 额定电压:200 VDC 至 500 VDC
    - 浪涌电压:对于 200 VDC 至 250 VDC 的电压,浪涌电压为 1.15 倍额定电压;对于 400 VDC 至 500 VDC 的电压,浪涌电压为 1.10 倍额定电压
    - 额定电容范围:56 μF 至 2200 μF
    - 电容公差:±20%
    - 损耗因子(tan δ):在 20°C 和 120 Hz 下,对于 400 VDC 及以下的电压,tan δ ≤ 0.15;对于 400 VDC 以上的电压,tan δ ≤ 0.20
    - 泄漏电流(Ileak):在 5 分钟,20°C 下,泄漏电流小于指定值
    - 自感(ESL):大约 20 nH
    - 使用寿命:在 105°C 下,根据特定条件可达到 8000 小时以上
    - 温度范围:-40°C 至 +105°C
    - 抗振动测试:符合 IEC 60068-2-6 标准

    3. 产品特点和优势


    - 出色的纹波电流能力:具备高纹波电流承受能力,能够稳定输出电流。
    - 高可靠性和长寿命:特别适用于长期运行的应用场合,拥有长达数千小时的使用寿命。
    - 优越的高频性能:即使在高频条件下也表现出色,特别适合要求高性能的电路设计。
    - 低 ESR:工作温度高于 50°C 时,电容器表现出极低的 ESR,确保高效能。
    - 良好的绝缘性能:通过针焰测试,所有绝缘版本均符合 IEC 60695-11-5 标准。
    - 环保兼容:符合 RoHS 标准,有利于环境保护。

    4. 应用案例和使用建议


    应用案例:
    - 伺服驱动器:通过出色的纹波电流能力和优良的高频性能,能够满足伺服系统的高要求。
    - 频率转换器:高可靠性使其成为频率转换器的理想选择,确保设备长期稳定运行。
    使用建议:
    - 在极端高温环境下使用时,需要考虑电容器在低温下的阻抗变化。
    - 考虑到高纹波电流对电容器的影响,建议选择合适尺寸和规格的产品以避免过热。
    - 确保安装环境符合规定的温度范围,以延长电容器的使用寿命。

    5. 兼容性和支持


    兼容性:
    - 与市场上常见的标准 PCB 接口兼容,可以轻松安装于大多数现代设备上。
    支持和维护:
    - 厂商提供了详细的用户手册和技术支持服务,帮助客户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题一:电容器在长时间运行后出现故障。
    - 解决方案:检查安装环境是否符合温度要求,确认是否有过热现象。
    - 问题二:电容器在高频应用下表现不佳。
    - 解决方案:选择高频特性更佳的型号或调整电路设计以优化性能。
    - 问题三:电容器存在异常噪音。
    - 解决方案:检查电路布局是否存在电磁干扰问题,调整电容器位置或增加屏蔽措施。

    7. 总结和推荐


    综上所述,这款铝电解电容器以其卓越的纹波电流能力、长寿命和优异的高频性能,在伺服驱动器、频率转换器和太阳能逆变器等领域具有显著优势。特别是在要求严格、运行时间较长的应用场合中表现尤为突出。强烈推荐在上述应用场景中使用此产品,它将为您带来高效、可靠的性能保证。

B43547A5157M000参数

参数
电容值 150μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 500mΩ@ 100Hz
纹波电流 1.12A@ 100Hz
工作寿命 8000h@ 105°C
长*宽*高 25mm*40mm*42mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,托盘

B43547A5157M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43547A5157M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43547A5157M000 B43547A5157M000数据手册

B43547A5157M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.992 ¥ 67.5324
10+ $ 5.7346 ¥ 47.9911
40+ $ 4.9379 ¥ 41.3242
130+ $ 4.4166 ¥ 36.9611
520+ $ 3.9413 ¥ 32.9837
1040+ $ 3.7493 ¥ 31.3773
库存: 379
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 67.53
