首页  >  产品百科  >  B41693B9477Q001

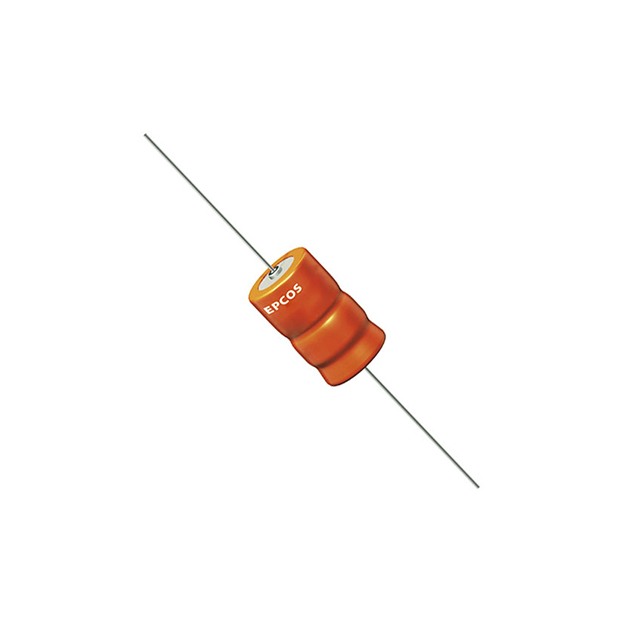

B41693B9477Q001

产品分类: 铝电解电容
厂牌: TDK
产品描述: 470μF 100V -10%~30% 175mΩ@ 100Hz 5000h@ 125°C 3.2A@ 10 kHz 通孔安装 29mm(长度)
供应商型号: 495-B41693B9477Q001-ND
供应商: Digi-Key
标准整包数: 3080
TDK 铝电解电容 B41693B9477Q001

B41693B9477Q001概述

    铝电解电容器:高可靠性产品

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是一种常见的电子元件,广泛应用于汽车电子、电源管理和工业控制等领域。这类电容器具有高振动稳定性、高工作温度能力和低等效串联电阻(ESR)等特点,特别适用于对可靠性要求极高的应用场合。

    技术参数


    - 额定电压:25 V DC 至 100 V DC
    - 额定容量:100 μF 至 4000 μF
    - 容差:±10%/+30%
    - 最大等效串联电阻(ESR):在 100 Hz 和 20 °C 下,范围为 20 mΩ 到 140 mΩ
    - 最大泄漏电流:5 分钟后,初始值的 30% 左右
    - 工作环境:-55 °C 至 +125 °C
    - 使用寿命:根据不同的工作条件,寿命从数千小时到数十万小时不等
    - 振动测试:符合 IEC 60068-2-6 标准
    - 气候分类:符合 IEC 60068-1 标准

    产品特点和优势


    - 高振动稳定性:特殊设计能够承受高达 60 g 的振动。
    - 高温耐受性:可承受最高达 150 °C 的工作温度。
    - 高可靠性:符合严格的使用寿命标准。
    - 低等效串联电阻(ESR):减少功耗并提高效率。
    - 长寿命:在合适的条件下使用寿命可达数十年。
    - 环保:RoHS 兼容材料,无毒害物质。

    应用案例和使用建议


    这类电容器常用于汽车电子系统、开关电源和工业控制系统中。例如,在汽车电子系统中,它们可以承受发动机舱内的高振动和温度波动。对于使用建议,需确保正确的安装方向,避免压缩、拉伸或弯曲应力。此外,应在安装后避免移动 PCB 板,以防影响焊接点。

    兼容性和支持


    这类电容器可以与多种标准电路板连接方式兼容,包括轴向引线和焊星安装方式。制造商提供详尽的技术文档和支持服务,以帮助客户进行安装和维护。

    常见问题与解决方案


    1. 泄漏电流过大:检查是否安装正确,避免外部物理损伤。如果需要,更换电容器。
    2. 使用寿命短:检查是否工作环境超出规定的温度范围。调节工作环境温度,延长使用寿命。
    3. 振动导致失效:确认是否正确安装,固定措施到位。如果振动频率较高,考虑增加减震措施。

    总结和推荐


    总体而言,铝电解电容器 B41693 和 B41793 是非常可靠的选择,适用于需要高稳定性和高温耐受性的应用场合。其优良的性能和广泛的适用性使其在市场上具有较高的竞争力。如果你的应用需要上述特性,强烈推荐使用这些产品。

B41693B9477Q001参数

参数
电容值 470μF
额定电压 100V
容差 -10%~30%
ESR-等效串联电阻 175mΩ@ 100Hz
纹波电流 3.2A@ 10 kHz
工作寿命 5000h@ 125°C
长*宽*高 29mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B41693B9477Q001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41693B9477Q001数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41693B9477Q001 B41693B9477Q001数据手册

B41693B9477Q001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3080+ $ 3.1641 ¥ 26.4794
库存: 0
起订量: 3080 增量: 1
交货地:
最小起订量为:3080
合计: ¥ 0
直接购买
加入购物车
