B59010D1135B040

产品分类: PTC热敏电阻
厂牌: TDK
产品描述: 150Ω ±30% 自由悬挂 76mm(高度)
供应商型号: 495-75872-ND
供应商: Digi-Key
标准整包数: 1
TDK PTC热敏电阻 B59010D1135B040

B59010D1135B040概述

    文章标题:PTC Thermistors B59010D1135B040 技术手册详解

    1. 产品简介

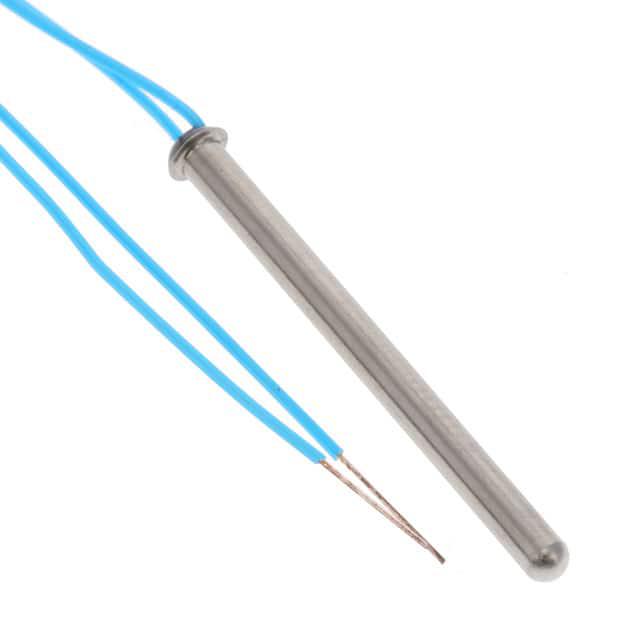

    PTC Thermistors B59010D1135B040 是一款专为液位检测设计的传感器。它采用不锈钢外壳封装,具有防液体压力高达10巴的能力,适用于油罐、气罐及家用电器中的液位检测。这类传感器广泛应用于液位监测领域,特别是在工业控制和家用电器中。

    2. 技术参数


    以下是该型号PTC热敏电阻的主要技术参数:
    | 参数 | 规格 |

    | 最大工作电压(Vmax) | 24 VDC |
    | 额定电阻(RR) | 100 ... 200 Ω |
    | 压力测试(p) | 25 bar |
    | 工作温度范围(无电压)(Top) | -55/+100 °C |
    | 工作温度范围(24V)(Top) | -25/+50 °C |
    | 循环次数(N) | 5000 |
    | 残余电流(油中)(Ir,oil) | ≥45 mA |
    | 残余电流(空气中)(Ir,air) | ≤33.5 mA |
    | 最小电阻(Rmin) | 70 Ω |
    | 开关时间(tS) | 2 秒 |
    | 稳定时间(tE) | 40 秒 |
    | 表面温度(Tsurf) | <200 °C |

    3. 产品特点和优势


    - 密封不锈钢外壳:PTC Thermistors B59010D1135B040 采用不锈钢外壳封装,具有优异的耐腐蚀性和耐压能力,适用于各种恶劣环境。
    - 高可靠性:额定工作循环次数高达5000次,保证长期稳定运行。
    - 环保合规:符合RoHS标准,环保安全。
    - 快速响应:开关时间和稳定时间分别为2秒和40秒,确保快速准确的检测结果。

    4. 应用案例和使用建议


    这种传感器适用于油罐、气罐等液体容器的液位检测,也广泛应用于家用电器如热水器和洗碗机中。在使用时应注意以下几点:
    - 安装位置:确保传感器处于垂直位置,并且引线夹紧点到传感器本体的距离至少为15mm。
    - 调试过程:在接通电源后,至少等待40秒以完成初始化。
    - 维护与保养:避免高温、潮湿和有害环境对传感器的影响。

    5. 兼容性和支持


    - 兼容性:该传感器与大多数标准电路板和其他电子元件兼容。
    - 支持:EPCOS提供详细的技术支持和维护服务,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - Q: 如何检查传感器的工作状态?
    - A: 使用万用表测量传感器的电阻值,确保其在正常范围内。

    - Q: 如何处理过高的表面温度?
    - A: 确保传感器周围有足够的散热空间,避免与其他发热部件接触。

    7. 总结和推荐


    总体而言,PTC Thermistors B59010D1135B040是一款高度可靠的液位检测传感器,特别适合用于恶劣环境下的液位检测。其高可靠性、优秀的密封性和环保特性使其在市场上具有显著的竞争优势。建议用户在选择此类传感器时考虑其独特的技术参数和适用范围。
    以上内容基于《PTC Thermistors B59010》手册编写,希望对您的选择有所帮助。

B59010D1135B040参数

参数
25℃时的电阻值 150Ω
精度 ±30%
额定功率 -
长*宽*高 76mm(高度)
安装方式 自由悬挂
零件状态 在售
包装方式 散装

B59010D1135B040厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B59010D1135B040数据手册

厂牌 PDF简要描述 下载
TDK PTC热敏电阻 TDK B59010D1135B040 B59010D1135B040数据手册
