首页  >  产品百科  >  ACF451832-102-TD01

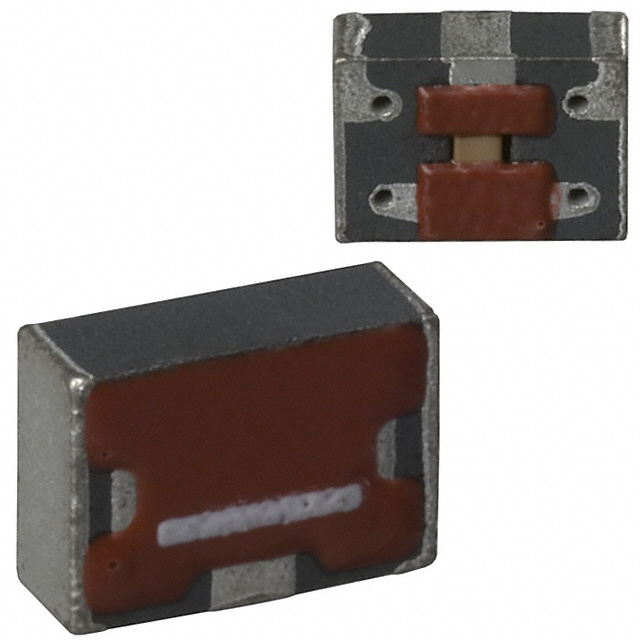

ACF451832-102-TD01

产品分类: EMI滤波器
厂牌: TDK
产品描述: 150mΩ 50V 300mA 1 3 否 90MHz LC (T-Type) 1812 贴片安装 4.5mm*3.2mm*2mm
供应商型号: TS-ACF451832-102-TD01
供应商: 海外现货
标准整包数: 1000
TDK EMI滤波器 ACF451832-102-TD01

ACF451832-102-TD01概述

    ACF系列3-终端滤波器:技术手册详解

    1. 产品简介


    产品类型:ACF系列是为信号线设计的3-终端滤波器,适用于高密度电路设计。
    主要功能:ACF系列采用了磁屏蔽的T型滤波电路,能够提供出色的衰减特性。它们可用于地面稳定电路以获得更好的性能。
    应用领域:广泛应用于需要高密度安装和电磁干扰抑制的电子产品中,如通信设备、计算机、工业控制等领域。

    2. 技术参数


    型号:
    - ACF321825 [1210英寸]
    - ACF451832 [1812英寸]
    尺寸:
    - ACF321825:3.2mm x 2.5mm
    - ACF451832:4.5mm x 3.2mm
    电气特性:
    - 额定电压(Edc)最大值:20V
    - 额定电流(I)最大值:300mA
    - 直流电阻(Rdc)最大值:0.15Ω
    - 绝缘电阻最小值:1000MΩ
    频率范围(衰减25dB):
    - ACF321825:11MHz至420MHz
    - ACF451832:7MHz至650MHz
    工作温度范围:-25°C 至 +85°C
    包装方式:
    - 卷带包装:每卷1000件
    注意事项:
    - 在焊接前预热组件,确保焊接时温差不超过150°C。
    - 焊接后不要施加应力通过板弯曲或不当处理。
    - 注意防止静电放电。

    3. 产品特点和优势


    - 卓越的衰减特性:磁屏蔽的T型滤波电路显著提高了产品的衰减特性。
    - 高密度设计:垂直安装的设计使其非常适合高密度电路。
    - 可焊性好:支持回流焊接,适合自动化生产线。
    - 符合RoHS标准:无铅、镉、汞、六价铬和特定溴基阻燃剂。

    4. 应用案例和使用建议


    应用案例:
    - 在通信设备中作为信号线滤波器。
    - 在计算机主板上作为电源滤波器,提高系统稳定性。
    使用建议:
    - 确保在焊接前进行适当的预热,避免过度温差。
    - 安装完成后避免对电路板施加过大的机械应力。
    - 在处理过程中要小心静电,以防止损坏产品。

    5. 兼容性和支持


    - 兼容性:ACF系列3-终端滤波器与多种PCB布局和电路设计兼容,适用于广泛的电子设备。
    - 支持和服务:提供详尽的技术手册和使用指南,同时厂商还提供技术支持和售后服务。

    6. 常见问题与解决方案


    问题1:焊接过程中温度过高导致损坏。
    解决方案:确保焊接前充分预热组件,设置合适的焊接温度。
    问题2:产品绝缘电阻不达标。
    解决方案:检查安装环境是否有潜在的湿度或污染源,确保按照正确的安装步骤操作。
    问题3:产品频繁出现故障。
    解决方案:确认产品是否正确安装并遵循所有使用建议。如有需要,联系厂商获取进一步支持。

    7. 总结和推荐


    总结:
    - ACF系列3-终端滤波器提供了出色的衰减特性,尤其适合高密度电路设计。
    - 它们具有优异的机械和电气特性,能在广泛的温度范围内稳定运行。
    - 产品符合RoHS标准,更加环保。
    推荐:
    - 强烈推荐ACF系列3-终端滤波器用于需要高可靠性、良好衰减特性的应用场景。
    - 建议用户在选择产品时详细阅读技术手册,严格按照建议操作,以确保最佳性能和使用寿命。

ACF451832-102-TD01参数

参数
滤波器阶数 3
电感值 -
通道数 1
额定电流 300mA
ESD保护
中心频率 -
截止频率 90MHz
电容值 -
电路技术 LC (T-Type)
电阻 150mΩ
额定电压-DC 50V
长*宽*高 4.5mm*3.2mm*2mm
通用封装 1812
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

ACF451832-102-TD01厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ACF451832-102-TD01数据手册

厂牌 PDF简要描述 下载
TDK EMI滤波器 TDK ACF451832-102-TD01 ACF451832-102-TD01数据手册

ACF451832-102-TD01封装设计

查看详情并下载
Symbol
Footprint
3D Model
