首页  >  产品百科  >  ACF451832-221-TD01

ACF451832-221-TD01

产品分类: EMI滤波器
厂牌: TDK
产品描述: 150mΩ 50V 300mA 1 3 否 190MHz LC (T-Type) 1812 贴片安装 4.5mm*3.2mm*2mm
供应商型号: ACF451832-221-TD01
供应商: 国内现货
标准整包数: 5000

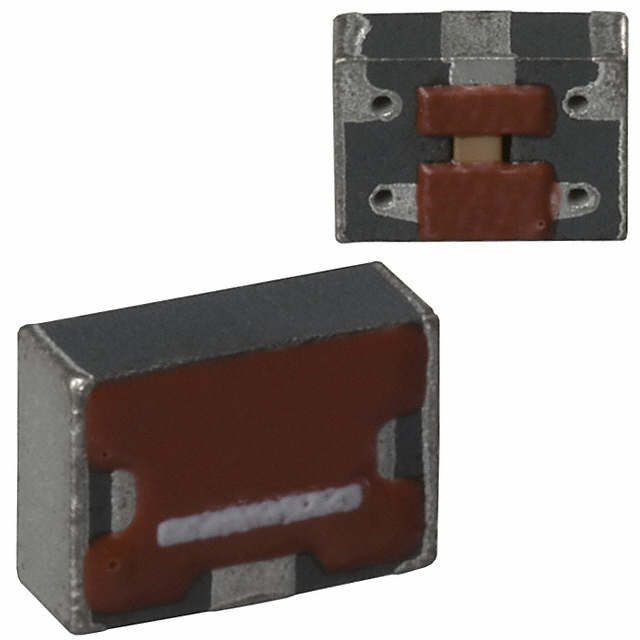

TDK EMI滤波器 ACF451832-221-TD01

ACF451832-221-TD01概述

    # 电子元器件产品技术手册:ACF系列三端子滤波器

    产品简介


    ACF系列三端子滤波器专为信号线设计,适用于多种高密度电路的应用场景。该系列产品以其卓越的衰减特性著称,内部采用磁屏蔽结构的T型滤波电路设计,有效抑制电磁干扰,确保信号传输的纯净度。ACF系列滤波器适用于便携式设备、通信设备、医疗电子设备及工业自动化控制等多个领域,是实现高性能信号处理的理想选择。

    技术参数


    | 参数名称 | 规格范围 |

    | 尺寸代码(EIA) | ACF3225 [1210 inch], ACF4532 [1812 inch] |
    | 额定电压(Edc)(V)最大值 | 50 V |
    | 额定电流(mA)最大值 | 300 mA |
    | 直流电阻(Ω)最大值 | 0.15 Ω |
    | 绝缘电阻(MΩ)最小值 | 1000 MΩ |
    | 温度范围(℃) | -25℃ 至 +85℃ |

    产品特点和优势


    1. 卓越的衰减特性:通过内置磁屏蔽设计,显著降低电磁干扰。
    2. 空间节省:垂直安装设计,无需占用过多电路板空间。
    3. 高可靠性:符合RoHS指令,确保无铅、无镉等有害物质。
    4. 兼容性:支持回流焊接工艺,便于大批量生产。

    应用案例和使用建议


    ACF系列滤波器广泛应用于便携式设备和通信设备中,例如智能手机、平板电脑以及无线通信模块。在实际应用中,建议优先考虑其在高频段下的优异性能表现,尤其是在要求低功耗和小尺寸的设计中。此外,在组装过程中应注意避免焊锡温度超过350℃,并确保预热温度差不超过150℃以防止损坏。

    兼容性和支持


    ACF系列滤波器与多种主流电子元器件兼容,可直接替换现有方案中的其他同类产品。厂商提供全面的技术支持服务,包括样品请求、设计咨询和技术文档下载等。对于关键应用如汽车或医疗设备,用户应联系销售办事处进行详细讨论。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 滤波效果不佳 | 检查安装位置是否合理,确保接地良好。 |
    | 设备运行不稳定 | 确认焊接质量,避免虚焊或短路现象。 |
    | 产品温升过高 | 增大散热面积或改善通风条件。 |

    总结和推荐


    总体而言,ACF系列三端子滤波器凭借其出色的衰减特性和紧凑的设计成为信号处理领域的优秀选择。对于需要高可靠性和高性能的应用场合,强烈推荐使用此系列产品。然而,在选择具体型号时需根据实际需求仔细核对技术规格,以确保最佳匹配。同时注意遵循正确的安装指南,以最大化发挥其潜力。

ACF451832-221-TD01参数

参数
滤波器阶数 3
截止频率 190MHz
额定电压-DC 50V
ESD保护
中心频率 -
电路技术 LC (T-Type)
电阻 150mΩ
通道数 1
电容值 -
额定电流 300mA
电感值 -
长*宽*高 4.5mm*3.2mm*2mm
通用封装 1812
安装方式 贴片安装
应用等级 工业级
零件状态 最后售卖
包装方式 卷带包装

ACF451832-221-TD01厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ACF451832-221-TD01数据手册

厂牌 PDF简要描述 下载
TDK EMI滤波器 TDK ACF451832-221-TD01 ACF451832-221-TD01数据手册

ACF451832-221-TD01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 6.6707
50000+ ¥ 6.4706
库存: 10000
起订量: 5000 增量: 1000
交货地:
最小起订量为:5000
合计: ¥ 33353.5
直接购买
加入购物车
