首页  >  产品百科  >  DEA204700BT-2307A1

DEA204700BT-2307A1

产品分类: RF滤波器
厂牌: TDK
产品描述: 1.08dB 带通 600MHz 贴片安装 2mm*1.25mm*650μm
供应商型号: DEA204700BT-2307A1
供应商: 国内现货
标准整包数: 1

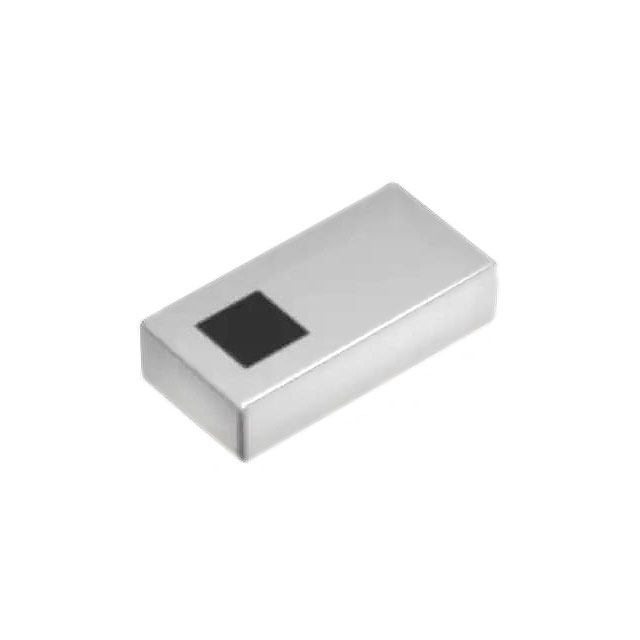

TDK RF滤波器 DEA204700BT-2307A1

DEA204700BT-2307A1概述

    DEA系列带通滤波器:技术手册解析

    产品简介


    产品类型与主要功能
    TDK公司的DEA系列带通滤波器(型号:DEA204700BT-2307A1)是一种专为5G-H频段设计的多层带通滤波器。这种小型封装的带通滤波器(尺寸为2.0×1.25mm)主要用于信号处理和频率选择,在通信系统、物联网设备以及其他需要高精度频率控制的应用中有着广泛应用。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 |
    ||
    | 尺寸 (L x W x T) | 1.85 | 2.00 | 2.15 |
    | 插入损耗 (dB) | - | 0.64 | 1.08 |
    | 回波损耗 (dB) | 10 | 21.0 | - |
    | 衰减 (dB) | 500 | 20 | - |
    | 特性阻抗 (Ω) | 47 | 50 | - |
    | 工作温度范围 (°C) | -40 | 25±5 | 90 |
    | 功率处理能力 (W) | - | 2 | - |
    | RoHS合规性 | 是 | - | - |

    产品特点和优势


    独特功能与优势
    - 卓越的插入损耗与回波损耗表现:此滤波器在指定频率范围内实现了极低的插入损耗和较高的回波损耗,使得信号传输更加高效。
    - 广泛的工作温度范围:可在-40至+90℃范围内稳定工作,适应多种环境条件。
    - 高频响应能力:能够在4.4到5.0GHz频段内实现高精度的频率选择,适用于5G通信等高速传输应用。
    应用案例与使用建议
    应用场景分析
    此带通滤波器被广泛应用于5G通信基础设施、无线通信模块、射频前端等关键组件中。在实际部署过程中,考虑到高集成度和空间限制,建议在电路设计时充分考虑滤波器与其他元件之间的物理间距和布局,以确保良好的电磁兼容性(EMC)和信号完整性。
    使用建议
    - 在焊接过程中,遵循推荐的回流焊曲线,采用无铅焊料如Sn-3.0Ag-0.5Cu合金,可以提高焊接质量和可靠性。
    - 注意保护电路设计,尤其是在极端条件下使用时,增加冗余措施或备用电路以增强安全性。

    兼容性和支持


    此滤波器的外形尺寸符合EIA 0805标准,便于在现有电路板设计中进行集成。厂商提供了详细的尺寸和形状参数,保证与其他标准元件的良好兼容性。此外,TDK公司还提供了全面的技术支持和售后保障服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查安装是否正确,重新焊接连接点 |
    | 回波损耗不足 | 确认电源和接地是否稳定 |
    | 频率响应不符合预期 | 核实使用的测试设备是否准确 |
    总结与推荐
    综上所述,TDK DEA系列带通滤波器凭借其出色的电气特性和稳定的工作性能,在5G通信和高频应用领域表现出色。它不仅能够满足严苛的工作环境要求,还具有优秀的信号处理能力和良好的频率选择性。因此,对于追求高性能和可靠性的工程设计而言,这一款产品无疑是一个值得信赖的选择。

DEA204700BT-2307A1参数

参数
滤波器类型 带通
中心频率 -
典型衰减 -
最小工作频率 -
阻抗 -
纹波 -
带宽 600MHz
插入损耗 1.08dB
最大工作频率 -
长*宽*高 2mm*1.25mm*650μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DEA204700BT-2307A1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

DEA204700BT-2307A1数据手册

厂牌 PDF简要描述 下载
TDK RF滤波器 TDK DEA204700BT-2307A1 DEA204700BT-2307A1数据手册

DEA204700BT-2307A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.232
10+ ¥ 0.9709
100+ ¥ 0.8936
500+ ¥ 0.772
1000+ ¥ 0.6349
2000+ ¥ 0.577
库存: 1600
起订量: 648 增量: 2000
交货地:
最小起订量为:500
合计: ¥ 386
