AEQ05472-T

产品分类: RF滤波器
产品描述: 0MHz 18GHz 0302 贴片安装,黏合安装
供应商型号: 1761-AEQ05472-TTR-ND
供应商: Digi-Key
标准整包数: 1

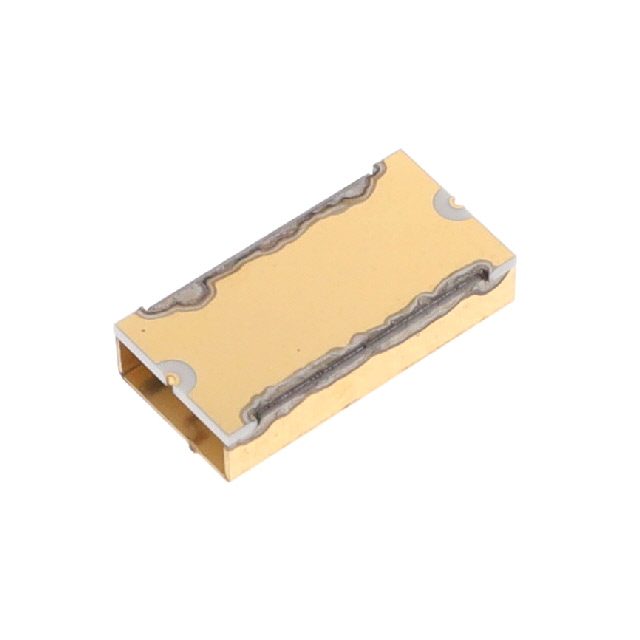

KNOWLES ELECTRONICS RF滤波器 AEQ05472-T

AEQ05472-T概述

    Gain Equalizer Family Datasheet

    1. 产品简介


    Gain Equalizer Family 是由DLI公司设计的小型低功耗解决方案,用于解决增益斜率挑战。这些均衡器采用单片构造,使用精密的薄膜导体和电阻薄膜以及专有的高介电常数陶瓷材料,以实现卓越的RF性能和重复性。它们非常适合与贴片设备一起使用,可采用卷带包装,适用于大规模生产。
    应用领域:
    - 宽带微波模块(电子战、电子对抗、电子对抗措施)
    - 作为补偿电路,修正由电路中其他元件(如放大阶段)引起的损耗斜率

    2. 技术参数


    - 电气特性:
    - 互换式引脚:增益斜率范围为1到4 dB
    - 支持导电环氧树脂和焊料表面安装
    - 无需接地连接
    - 特性阻抗:50Ω
    - 工作和存储温度范围:-55°C至+125°C
    - 湿度敏感度等级:MSL1
    - 物理尺寸:
    - 部分编号:AEQ3042, AEQ3055, AEQ2199, AEQ05246, AEQ05467, AEQ05468, AEQ05469, AEQ05470, AEQ05471, AEQ05472, AEQ11388, AEQ2234, AEQ06042, AEQ2050, AEQ05510, AEQ11391, AEQ11390, AEQ11389
    - 厚度(T)仅包括陶瓷基板
    - 终端镀层参考:Au (100微英寸最小), NiV (50微英寸最小), Au (20微英寸最大), NiV (30微英寸最小), Au (15微英寸最小), NiV (50微英寸最小)
    - 插入损耗:
    - 频率范围:0.6 GHz 至 45 GHz
    - 插入损耗范围:0.5 dB 至 4 dB

    3. 产品特点和优势


    - 低插入损耗:典型测量值在25°C时小于±0.5 dB
    - 互换式引脚:增益斜率从1 dB到4 dB
    - 表面安装:导电环氧树脂和焊料两种安装方式
    - 无需接地连接
    - 卓越且重复的微波性能:组件间和批次间的特性阻抗保持一致

    4. 应用案例和使用建议


    应用案例:
    - 宽带微波模块:用于电子战(EW)、电子对抗(ECM)和电子对抗措施(ECCM)
    - 补偿电路:修正由电路中其他元件引起的损耗斜率,例如在放大阶段
    使用建议:
    - 均衡器宽度应与PCB上的50Ω线迹大致相同
    - 微带线间隙应等于尺寸G(第2页所示)
    - 推荐使用真空拾取工具进行组件处理
    - 在组件放置过程中,如果需要施加压力,应在零件上均匀施压

    5. 兼容性和支持


    - 兼容性:该产品可用于各种大规模生产环境,与多种PCB和其他电子元件兼容
    - 支持和维护:如需更多定制化服务,可以联系DLI的应用工程团队。他们可以根据您的系统需求提供快速的设计调整。

    6. 常见问题与解决方案


    - 问题:组件在高温下性能不稳定
    - 解决方案:确保在推荐的工作温度范围内使用,并注意温度变化可能带来的插入损耗变化。

    - 问题:组件在焊接过程中的损坏
    - 解决方案:避免在无支撑的情况下操作未固定的电路板,采用适当的工艺措施防止板子弯曲和裂缝。

    7. 总结和推荐


    总结:
    Gain Equalizer Family是一款具有卓越重复性和可靠性的高性能RF元件。其设计使得它在广泛的微波应用中表现出色,特别是在宽带微波模块和电路补偿方面。
    推荐:
    强烈推荐在要求高精度和稳定性的微波应用中使用Gain Equalizer Family。其互换性、低插入损耗和宽工作温度范围使其成为许多关键应用的理想选择。

AEQ05472-T参数

参数
中心频率 -
滤波器类型 -
最大工作频率 18GHz
插入损耗 -
阻抗 -
纹波 -
最小工作频率 0MHz
带宽 -
典型衰减 -
通用封装 0302
安装方式 贴片安装,黏合安装
包装方式 卷带包装

AEQ05472-T厂商介绍

Knowles Electronics是一家全球领先的微型声学和传感器解决方案供应商,专注于为客户提供高性能的微型声学、音频处理技术和传感器解决方案。公司的产品主要分为三大类:声学产品、传感器产品和微电子机械系统(MEMS)产品。

1. 声学产品:包括微型麦克风、扬声器、受话器等,广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备等领域。

2. 传感器产品:包括压力传感器、惯性传感器等,应用于汽车、工业、医疗、消费电子等领域。

3. MEMS产品:包括MEMS麦克风、MEMS传感器等,应用于智能手机、智能家居、物联网等领域。

Knowles Electronics的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 全球布局:在全球设有研发中心、生产基地和销售网络,为客户提供快速响应和优质服务。

4. 品质保证:公司严格遵循国际质量管理体系,确保产品质量和性能。

AEQ05472-T数据手册

厂牌 PDF简要描述 下载
KNOWLES ELECTRONICS RF滤波器 KNOWLES ELECTRONICS AEQ05472-T AEQ05472-T数据手册

AEQ05472-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 5.5918 ¥ 47.251
500+ $ 5.2596 ¥ 44.4436
1250+ $ 5.018 ¥ 42.4021
库存: 250
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 11812.75
