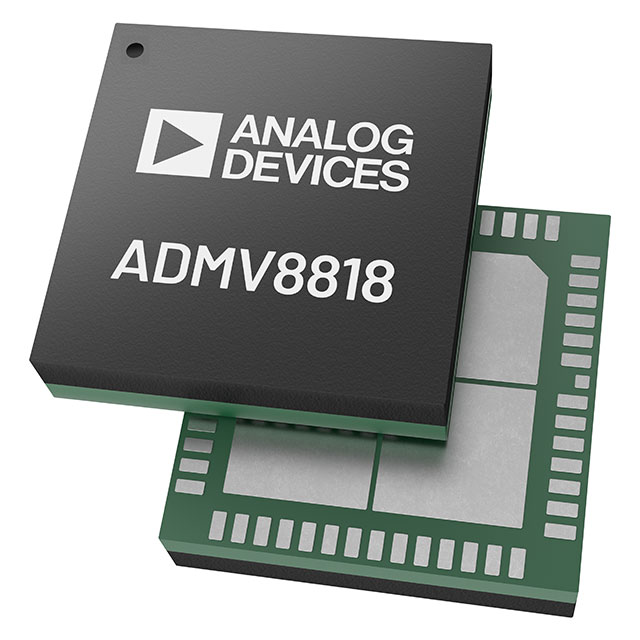

ADMV8818SCCZ-EP

产品分类: RF滤波器
厂牌: ANALOG DEVICES
产品描述: 2GHz,18GHz 18GHz -14.6dB 50Ω LGA-56 贴片安装 9mm*9mm*970μm
供应商型号: ADMV8818SCCZ-EP
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES RF滤波器 ADMV8818SCCZ-EP

ADMV8818SCCZ-EP概述


    产品简介


    ADMV8818-EP 是一款由Analog Devices生产的微波集成电路(MMIC),专为2 GHz至18 GHz频率范围内的高通滤波器和低通滤波器设计。该器件集成了多个可独立控制的高通滤波器(HPF)和低通滤波器(LPF),通过数字逻辑控制可实现高达4 GHz的带宽调整。ADMV8818-EP 主要用于测试测量设备、军事雷达、卫星通信等领域。

    技术参数


    - 频率范围:2 GHz 至 18 GHz
    - 插入损耗:
    - 拨码配置下:-3.2 dB @ 2 GHz, -4.4 dB @ 10 GHz, -6.0 dB @ 18 GHz
    - 高通滤波器和低通滤波器组合:典型值为-7.3 dB到-14.6 dB
    - 带宽:
    - 2 GHz 至 10 GHz:0.5 到 4 GHz
    - 10 GHz 至 18 GHz:1 到 4 GHz
    - 分辨率:每个滤波器4位(16状态)
    - 宽频带抑制:35 dB
    - 供电电压:VSS1 -2.5V, VDD1 2.5V, VDD2 3.3V
    - 供电电流:
    - 静态:VSS1 -50 μA, VDD1 200 μA, VDD2 50 μA
    - 动态:VDD2 fSCLK/2 mA
    - 工作温度范围:-55°C 至 +105°C

    产品特点和优势


    ADMV8818-EP 具有以下显著特点:
    - 多频段独立控制:四个独立控制的高通滤波器和低通滤波器,可以实现宽范围的带宽调整。
    - 紧凑设计:采用9 mm × 9 mm, 56终端LGA封装。
    - 军用标准:支持国防和航空航天应用,具备-55°C至+105°C的工作温度范围。
    - 高质量制造:具有受控的制造基线和单一装配和测试站点,确保产品的可靠性和一致性。

    应用案例和使用建议


    ADMV8818-EP 可广泛应用于多种高性能场景,例如:
    - 测试测量设备:用于频谱分析仪、网络分析仪等设备中。
    - 军事雷达:可在电子战和电子对抗设备中作为关键组件。
    - 卫星通信和空间应用:适用于需要高精度滤波的卫星系统。
    在实际应用中,用户可以根据具体需求选择合适的滤波器配置,以实现最佳的性能。在设计电路时,需注意保证电源电压和输入信号的正确性,并考虑散热措施以保持良好的工作稳定性。

    兼容性和支持


    ADMV8818-EP 具备广泛的兼容性,可与其他电子设备无缝对接。制造商提供了详尽的技术文档和指导,用户可以通过官方网站获得技术支持和维护信息。

    常见问题与解决方案


    以下是一些常见的问题及对应的解决方案:
    - Q: 插入损耗过大
    A: 检查输入信号是否符合规范,并确认连接是否良好。
    - Q: 无法正常读写SPI
    A: 确认SPI时序设置正确,并检查引脚连接是否松动。
    - Q: 温度范围外工作导致异常
    A: 在极端环境下使用时,需要进行适当的散热处理或选用耐高温型号。

    总结和推荐


    综上所述,ADMV8818-EP凭借其卓越的性能和广泛的适用性,在高性能滤波器领域具有显著的优势。对于需要在苛刻条件下工作的设备,这款滤波器无疑是理想的选择。因此,强烈推荐在各种高端应用中使用ADMV8818-EP。

ADMV8818SCCZ-EP参数

参数
滤波器类型 -
纹波 -
带宽 -
插入损耗 -14.6dB
典型衰减 -
最大工作频率 18GHz
最小工作频率 2GHz,18GHz
中心频率 -
阻抗 50Ω
长*宽*高 9mm*9mm*970μm
通用封装 LGA-56
安装方式 贴片安装
零件状态 在售
包装方式 托盘
