FI105L186822-T

产品分类: RF滤波器
厂牌: TAIYO YUDEN
产品描述: TSL1N15H1G86NS022T,1.71GHz 1.91GHz 0.45dB 低通 200MHz 0402 贴片安装 1mm*500μm*400μm
供应商型号: 587-4343-1-ND
供应商: Digi-Key
标准整包数: 1

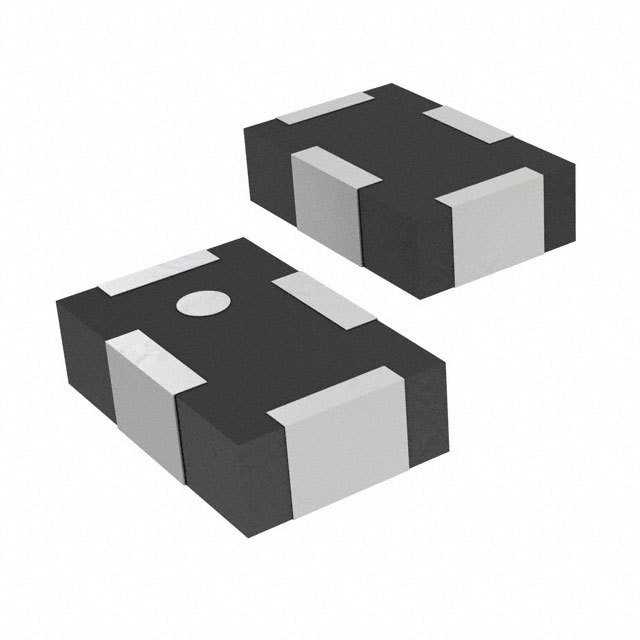

TAIYO YUDEN RF滤波器 FI105L186822-T

FI105L186822-T概述

    # 电子元器件产品技术手册:低通滤波器

    产品简介


    低通滤波器(型号:FI 105L186822-T,开发代码:FI105L1868XL01)是一款专门针对GSM1800/1900和TD-SCDMA设计的滤波器。它的基本功能是允许频率低于特定截止频率的信号通过,同时抑制高频信号。这款滤波器非常适合应用于移动通信设备、无线通信系统和各种RF应用中。

    技术参数


    以下为低通滤波器的主要技术参数及电气特性:
    | 参数 | 典型值 | 最大值 |
    |
    | 尺寸 | 1.0 x 0.5mm | - |
    | 厚度 | 0.4mm最大值 | - |
    | 频率范围 | 1710-1910 MHz | 1910-2025 MHz |
    | 插入损耗 | 0.33 dB | 0.39 dB |
    | 工作温度范围 | -40°C ~ +85°C | - |
    | V.S.W.R.(电压驻波比) | 1.7 | 1.3 |

    产品特点和优势


    - 非常小巧:尺寸仅为1.0 x 0.5mm,适合空间受限的应用。
    - 低损耗:插入损耗低至0.33 dB,确保信号完整性。
    - 高可靠性:能够在-40°C到+85°C的工作温度范围内稳定运行。
    - 低频响应优秀:能有效过滤高频噪声,保证低频信号纯净传输。

    应用案例和使用建议


    应用案例
    该低通滤波器广泛应用于GSM1800/1900和TD-SCDMA网络中。例如,在手机射频前端模块中,可以有效滤除不必要的高频干扰,确保通话质量和数据传输的稳定性。
    使用建议
    1. 选择合适的尺寸:考虑到应用的空间限制,确保选择正确尺寸的滤波器以避免安装问题。
    2. 保持适当的接地:确保所有引脚都良好接地,以提高滤波效果。
    3. 注意散热:由于滤波器在工作时会产生一定的热量,需要适当考虑散热设计,以延长使用寿命。

    兼容性和支持


    - 兼容性:适用于大多数标准PCB设计,可通过标准焊接工艺进行安装。
    - 厂商支持:厂家提供详细的安装指南和技术支持,帮助客户顺利进行产品应用。

    常见问题与解决方案


    1. Q: 如何检查滤波器是否正常工作?
    - A: 可以通过测试仪器(如网络分析仪)测量插损和驻波比,确保在指定频率范围内满足要求。

    2. Q: 滤波器是否会受到温度影响?
    - A: 滤波器可以在宽广的温度范围内正常工作,但仍需关注极端条件下可能的性能变化。
    3. Q: 如何确保良好的接地?
    - A: 确保所有引脚都有良好的焊点连接,可以减少接地电阻,提高滤波效果。

    总结和推荐


    总体而言,这款低通滤波器具有尺寸小、损耗低和适用温度范围广的特点,非常适合在移动通信和其他RF应用中使用。建议在开发过程中充分考虑其尺寸和安装要求,并通过详细的测试确保其性能达到预期。基于以上优点,强烈推荐使用该款低通滤波器。

FI105L186822-T参数

参数
中心频率 -
典型衰减 -
最大工作频率 1.91GHz
纹波 -
插入损耗 0.45dB
带宽 200MHz
滤波器类型 低通
阻抗 -
最小工作频率 1.71GHz
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FI105L186822-T厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

FI105L186822-T数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN RF滤波器 TAIYO YUDEN FI105L186822-T FI105L186822-T数据手册

FI105L186822-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9315 ¥ 7.8712
10+ $ 0.9062 ¥ 7.6574
25+ $ 0.6947 ¥ 5.8698
50+ $ 0.624 ¥ 5.273
100+ $ 0.5462 ¥ 4.5267
250+ $ 0.5189 ¥ 4.3005
500+ $ 0.4643 ¥ 3.8477
1000+ $ 0.437 ¥ 3.6214
5000+ $ 0.3823 ¥ 3.1687
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.87
