RLM-63-2W+

产品分类: RF滤波器
厂牌: MINI-CIRCUITS
产品描述: 30MHz 6GHz 50Ω 1224 贴片安装 7.87mm(长度)*6.35mm(宽度)
供应商型号: 31M-RLM-63-2W+
供应商: 云汉优选
标准整包数: 1

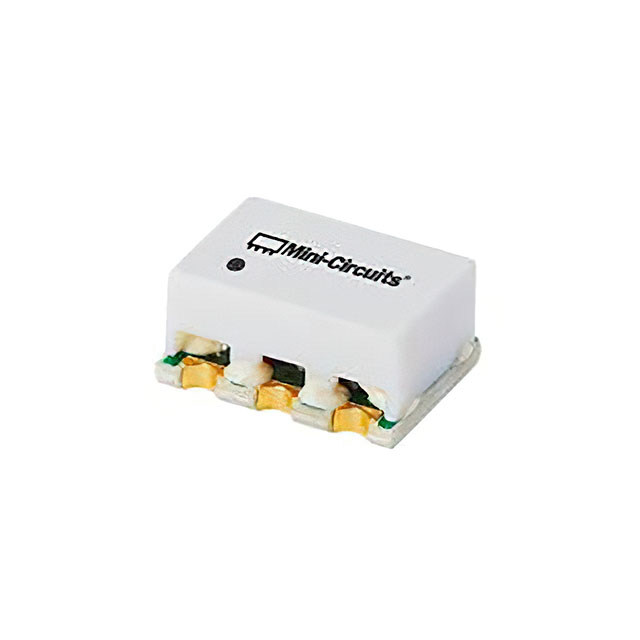

MINI-CIRCUITS RF滤波器 RLM-63-2W+

RLM-63-2W+概述


    产品简介


    RLM-63-2W+宽带表面贴装限幅器是一款适用于30至6000 MHz频段的产品,具有高线性范围和低插入损耗。其主要功能是保护电路免受过高的输入功率损害,并稳定输出信号,减少幅度变化。RLM-63-2W+广泛应用于军事、航空航天、工业和通信等领域,用于提高系统的可靠性和稳定性。

    技术参数


    - 频率范围:30至6000 MHz
    - 线性范围:最大输入功率小于0.1 dB压缩点,为3 dBm
    - 插入损耗:最大值为1.3 dB(在+3 dBm输入功率下)
    - 驻波比(VSWR):在+3 dBm输入功率下典型值为1.2:1
    - 限幅范围:输入功率>1 dB压缩点过滤信号频率范围为+12至+32 dBm
    - 输出功率:最大值为+11.5 dBm
    - 输出/输入变化比:在12至20 dBm输入功率范围内为0.4 dB/dB,在20至25 dBm输入功率范围内为0.2 dB/dB,在25至32 dBm输入功率范围内为0.8 dB/dB
    - 恢复时间:对于1瓦脉冲,在50 µs脉宽和1 kHz占空比条件下,恢复到最终值的90%以内的时间小于10 ns
    - 响应时间:在-30至+30 dBm输入功率条件下,响应时间为50 µs脉宽和1 kHz占空比
    - 最大额定值:工作温度为-40°C至85°C;存储温度为-55°C至100°C;RF输入功率为2W
    - 尺寸:具体见附图

    产品特点和优势


    RLM-63-2W+具备多种优势:
    - 宽频带特性:30至6000 MHz,适用于广泛的频率范围
    - 低插入损耗:典型值仅为0.3 dB
    - 快速恢复时间:典型值为10 ns,能迅速应对瞬态信号
    - 优异的VSWR:典型值为1.2:1,减少反射
    - 低输出功率:典型值为11.5 dBm,保护后续电路
    这些特点使得RLM-63-2W+成为电子系统中理想的保护和稳定组件,广泛应用于需要高可靠性、稳定性的场合。

    应用案例和使用建议


    应用案例:
    - 军事和高可靠性应用:RLM-63-2W+常用于军用雷达系统中,以确保信号的稳定传输。
    - 稳定发电机输出:在电力系统中,用于减小电压波动。
    - 保护低噪声放大器:在无线通信设备中,作为前置保护,防止过高的输入功率损坏后续的低噪声放大器。
    使用建议:
    - 选择合适的电源电压:确保输入功率在限定范围内,避免超出最大限制。
    - 正确布局:根据手册中的建议,确保合理的PCB布局,以减少信号干扰和损耗。
    - 温度管理:考虑环境温度对设备性能的影响,避免在极端温度下长期使用。

    兼容性和支持


    - 兼容性:RLM-63-2W+与市面上常见的PCB和电路板兼容,适合集成到现有的电子系统中。
    - 厂商支持:Mini-Circuits提供标准有限保修,涵盖标准条款和条件。更多详细信息可访问其官方网站(www.minicircuits.com/MCLStore/terms.jsp)。

    常见问题与解决方案


    - 问题1:输入功率超过最大限制时设备损坏?
    解决方案:确保输入功率在指定范围内,超出范围可能导致设备损坏。
    - 问题2:插入损耗大?
    解决方案:检查PCB布局是否合理,确保良好的接地和正确的电源连接。
    - 问题3:信号不稳定?
    解决方案:调整输入功率并检查设备是否在推荐的工作温度范围内。

    总结和推荐


    RLM-63-2W+宽带表面贴装限幅器凭借其广泛的频率覆盖范围、低插入损耗和快恢复时间等特点,非常适合用于需要高可靠性、稳定性的各种应用。其优异的性能使其在市场上具备很强的竞争力。我们强烈推荐RLM-63-2W+用于各种电子系统中,特别是在高频通信和军事应用中。

RLM-63-2W+参数

参数
中心频率 -
最大工作频率 6GHz
典型衰减 -
滤波器类型 -
纹波 -
阻抗 50Ω
最小工作频率 30MHz
带宽 -
插入损耗 -
长*宽*高 7.87mm(长度)*6.35mm(宽度)
通用封装 1224
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RLM-63-2W+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

RLM-63-2W+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF滤波器 MINI-CIRCUITS RLM-63-2W+ RLM-63-2W+数据手册

RLM-63-2W+封装设计

查看详情并下载
Symbol
Footprint
3D Model
