B59041R0080A010

产品分类: PTC热敏电阻
厂牌: TDK
产品描述: 3.2Ω ±50% 贴片安装 35mm*6.2mm*1.4mm
供应商型号: 495-B59041R0080A010-ND
供应商: Digi-Key
标准整包数: 1

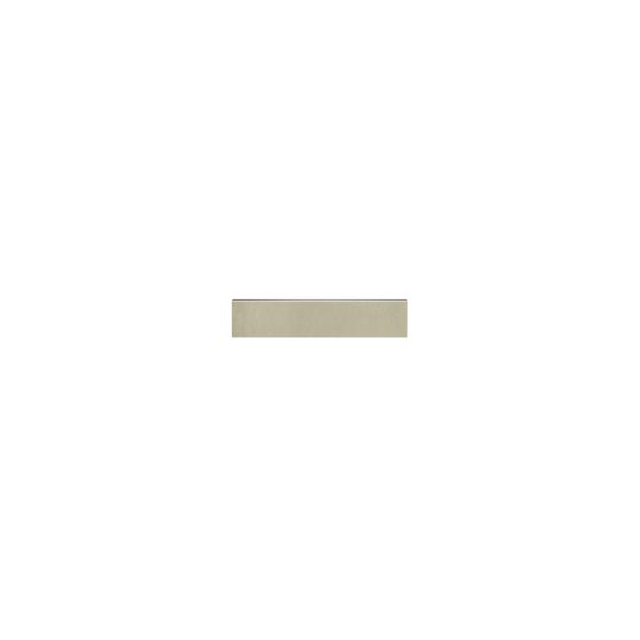

TDK PTC热敏电阻 B59041R0080A010

B59041R0080A010概述

    # EPCOS B59041 PTC Thermistors Technical Overview

    1. 产品简介


    基本介绍
    EPCOS B59041 系列 PTC (Positive Temperature Coefficient) 热敏电阻是一种用于加热元件的矩形片状器件,适用于12V直流电压供电。PTC 热敏电阻因其温度升高时电阻增加的特性而被广泛应用。本产品系列特别适合于汽车应用中的柴油燃料预热、除霜及额外的舱室加热,以及低压家用电器中的加热需求。

    2. 技术参数


    技术规格
    - 最大工作电压 (Vmax): 24 V DC
    - 额定电压 (VR): 12 V DC
    - 击穿电压 (VBD): > 40 V
    - 最大表面弯曲度 (Curvature): < 0.05 mm
    - 工作温度范围(不施加电压)(Top): -40°C 至 +200°C
    - 工作温度范围(施加额定电压)(Top): -40°C 至 +100°C
    - 额定电阻 (RR) 允许偏差 (∆RR): ±50%
    电气规范与订货代码
    | Tref (典型值) | Rmin (V=VR) | Tsurf (V=VR) | RR (Vmeas ≤ 1.5 V) | 订货代码 |

    | 80°C | 1.00 Ω | 105°C | 3.2 Ω | B59041R0080A010 |
    | 120°C | 1.00 Ω | 145°C | 3.2 Ω | B59041R0120A010 |
    | 160°C | 0.75 Ω | 180°C | 3.2 Ω | B59041R0160A010 |
    | 180°C | 0.75 Ω | 200°C | 3.2 Ω | B59041R0180A010 |
    | 220°C | 1.00 Ω | 230°C | 6.4 Ω | B59041R0220A010 |

    3. 产品特点和优势


    独特功能
    - 银涂层: 使用银涂层以提高电连接的可靠性和耐久性。
    - 自调节特性: 在不同温度下自动调整电阻,确保稳定加热效果。
    - RoHS兼容: 符合RoHS标准,绿色环保。
    市场竞争力
    - 广泛适用性: 适用于多种汽车应用和家用电器,具有较强的市场适应能力。
    - 可靠性高: 通过电气耐久性测试,表现出色的长期稳定性。

    4. 应用案例和使用建议


    实际应用
    - 柴油燃料预热: 在寒冷条件下为柴油发动机提供高效的预热。
    - 除霜: 快速去除玻璃表面的霜冻。
    - 家用加热: 为家用电器提供高效稳定的加热源。
    使用建议
    - 环境温度: 确保设备在规定的环境温度范围内运行。
    - 接触处理: 处理PTC热敏电阻时应佩戴手套,避免表面污染。
    - 安装位置: 确保PTC与夹紧接触之间没有异物,以保持良好的电气连接。

    5. 兼容性和支持


    兼容性
    - 适用于12V直流供电系统。
    - 可与其他同规格的PTC加热元件结合使用。
    厂商支持
    - 厂家提供详细的安装和操作指南。
    - 提供可靠的售后服务和技术支持。

    6. 常见问题与解决方案



    常见问题与解决方案


    1. 表面温度过高
    - 解决方案: 确保相邻组件有足够的散热空间,避免过热。

    2. 电阻变化超出预期
    - 解决方案: 检查安装过程是否正确,确保电极未受损。
    3. 无法正常启动
    - 解决方案: 检查电源电压是否符合要求,确认是否有接线错误。

    7. 总结和推荐


    综合评估
    EPCOS B59041 系列 PTC 热敏电阻具备优秀的加热性能、可靠的长期稳定性和广泛的适用性。该产品特别适合于需要高效稳定加热的应用场合,如汽车预热和家用电器。
    推荐使用
    鉴于其出色的性能和广泛的适用性,强烈推荐在需要高效加热元件的应用中使用EPCOS B59041 系列 PTC 热敏电阻。

B59041R0080A010参数

参数
25℃时的电阻值 3.2Ω
精度 ±50%
额定功率 -
长*宽*高 35mm*6.2mm*1.4mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

B59041R0080A010厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B59041R0080A010数据手册

厂牌 PDF简要描述 下载
TDK PTC热敏电阻 TDK B59041R0080A010 B59041R0080A010数据手册

B59041R0080A010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.242 ¥ 10.4949
5+ $ 1.0971 ¥ 9.2705
10+ $ 1.0419 ¥ 8.8041
25+ $ 0.918 ¥ 7.7571
40+ $ 0.8897 ¥ 7.5175
80+ $ 0.8191 ¥ 6.8551
675+ $ 0.7224 ¥ 6.0453
1350+ $ 0.6961 ¥ 5.8255
5400+ $ 0.65 ¥ 5.4393
库存: 2031
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.49
直接购买
加入购物车
